本申請涉及焊接設備，具體為一種板類工件的板面零件焊接裝置。

背景技術：

1、焊接裝置是指實現焊接工藝所需要的裝備，焊接裝置包括焊機、焊接工藝裝備和焊接輔助器具，由于一些板類工件較薄，在板類工件的板面上焊接零件時，板類工件容易受熱變形，當板類工件受熱過高時，一般施工人員會在板類工件焊接有，對板類工件的表面進行噴水散熱，但是板類工件焊接時不便時時的進行噴水散熱，從而影響板類工件的散熱效果，容易造成板類工件輕微變形。

2、因此，亟需一種板類工件的板面零件焊接裝置，來解決板類工件容易受熱變形的問題。

技術實現思路

1、針對現有技術的不足，本申請提供了一種板類工件的板面零件焊接裝置，具備便于快速降低板類工件溫度的優點，解決了板類工件容易受熱變形的問題。

2、為實現上述目的，本申請提供如下技術方案：一種板類工件的板面零件焊接裝置，包括焊接臺和焊接設備本體，所述焊接設備本體設置于焊接臺背側，所述焊接臺兩側設置有夾持機構，所述焊接臺頂部設置有散熱機構；

3、所述散熱機構包括支撐板、支撐條、出水孔和排水槽，所述支撐板通過螺釘固定連接于焊接臺頂部，若干組所述支撐條位于支撐板頂部呈均勻分布，所述支撐條與支撐板一體成型，若干組所述出水孔開設于支撐板頂部，所述排水槽開設于焊接臺頂部，所述排水槽位于支撐板外側。

4、板面零件放置到支撐板頂部進行焊接時，進水口連通水管，水從進水口進入到焊接臺內部從出水孔流出，出水孔流出的水流動到板面零件底部，對板面零件進行降溫，使得板面零件在焊接時不易變形。

5、優選的，所述焊接臺兩側分別連通有進水口和出水口。

6、優選的，所述焊接臺內部與支撐板對應的位置為中空結構。

7、優選的，所述支撐板與焊接臺之間設置有橡膠墊。

8、橡膠墊由耐熱的橡膠材料制成，讓支撐板與焊接臺連接的更加緊密。

9、優選的，所述夾持機構包括電缸、連接桿、連接片、支撐桿和夾片，所述電缸設置于焊接臺外側，所述連接桿一端固定連接于電缸輸出端，所述連接桿另一端焊接于連接片內側，所述支撐桿兩端分別與連接片內側和夾片外側焊接。

10、優選的，所述支撐桿外表面滑動連接有支撐塊，所述支撐塊焊接于焊接臺頂部。

11、優選的，所述夾片為l形板體。

12、綜上所述，本申請包括以下至少一種有益效果：

13、1、該板類工件的板面零件焊接裝置，板面零件放置到支撐板頂部進行焊接時，進水口連通水管，水從進水口進入到焊接臺內部從出水孔流出，出水孔流出的水流動到板面零件底部，對板面零件進行降溫，使得板面零件在焊接時不易變形，提高板面零件的質量。

14、2、該板類工件的板面零件焊接裝置，板面零件放置到支撐板頂部進行焊接時，通過調節四組夾片的位置，當夾片向內側移動時，夾片壓緊在板面零件的外側，從而對板面零件進行固定，讓板面零件在焊接時，不易移動便于穩定的焊接，從而提高板面零件焊接的質量。

技術特征：

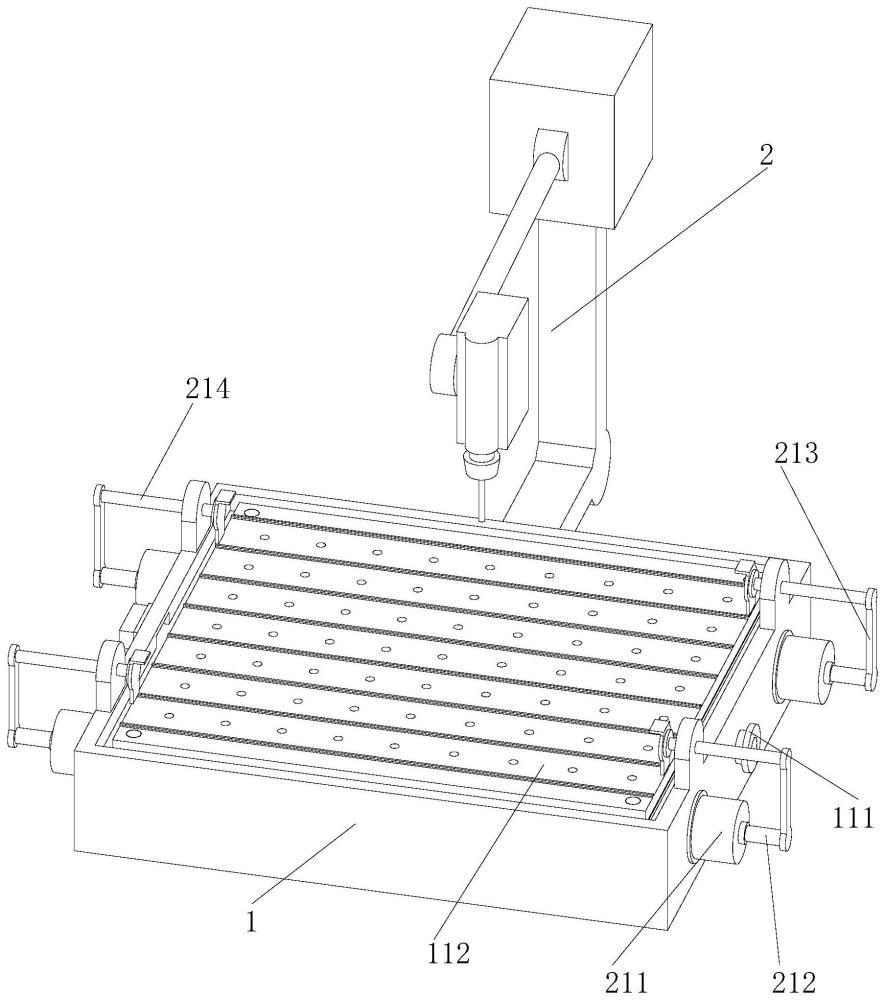

1.一種板類工件的板面零件焊接裝置，包括焊接臺(1)和焊接設備本體(2)，其特征在于：所述焊接設備本體(2)設置于焊接臺(1)背側，所述焊接臺(1)兩側設置有夾持機構，所述焊接臺(1)頂部設置有散熱機構；

2.根據權利要求1所述的一種板類工件的板面零件焊接裝置，其特征在于：所述焊接臺(1)兩側分別連通有進水口(111)和出水口(116)。

3.根據權利要求1所述的一種板類工件的板面零件焊接裝置，其特征在于：所述焊接臺(1)內部與支撐板(112)對應的位置為中空結構。

4.根據權利要求1所述的一種板類工件的板面零件焊接裝置，其特征在于：所述支撐板(112)與焊接臺(1)之間設置有橡膠墊。

5.根據權利要求1所述的一種板類工件的板面零件焊接裝置，其特征在于：所述夾持機構包括電缸(211)、連接桿(212)、連接片(213)、支撐桿(214)和夾片(215)，所述電缸(211)設置于焊接臺(1)外側，所述連接桿(212)一端固定連接于電缸(211)輸出端，所述連接桿(212)另一端焊接于連接片(213)內側，所述支撐桿(214)兩端分別與連接片(213)內側和夾片(215)外側焊接。

6.根據權利要求5所述的一種板類工件的板面零件焊接裝置，其特征在于：所述支撐桿(214)外表面滑動連接有支撐塊(216)，所述支撐塊(216)焊接于焊接臺(1)頂部。

7.根據權利要求5所述的一種板類工件的板面零件焊接裝置，其特征在于：所述夾片(215)為l形板體。

技術總結
本申請涉及焊接設備技術領域，且公開了一種板類工件的板面零件焊接裝置，包括焊接臺和焊接設備本體，焊接設備本體設置于焊接臺背側，焊接臺兩側設置有夾持機構，焊接臺頂部設置有散熱機構，散熱機構包括支撐板、支撐條、出水孔和排水槽，支撐板通過螺釘固定連接于焊接臺頂部，若干組支撐條位于支撐板頂部呈均勻分布，支撐條與支撐板一體成型，若干組出水孔開設于支撐板頂部，排水槽開設于焊接臺頂部。該板類工件的板面零件焊接裝置，板面零件放置到支撐板頂部進行焊接時，進水口連通水管，水從進水口進入到焊接臺內部從出水孔流出，出水孔流出的水流動到板面零件底部，對板面零件進行降溫，使得板面零件在焊接時不易變形。

技術研發人員：雷衍發
受保護的技術使用者：湖南亞馬遜機械有限公司
技術研發日：20240327
技術公布日：2025/4/28
