本發明屬于鉆床領域，具體地說是一種用于手表加工的鉆孔設備。

背景技術：

1、手表的表殼加工過程中，需要對表頭進行鉆孔，鉆孔之于手表加工過程是至關重要的一部分，在表頭鉆孔的時候，主要針對三時位的靶孔與6和12位置上的耳孔進行鉆孔，三時位的靶孔在包裝的時候，需要插入靶管，以便于后期能夠與表盤內的機芯相連接，耳孔的目的主要是將頭粒與表帶連接在一起；

2、在鉆孔過程中，三時位的靶孔與兩端耳孔的大小不同，在進行靶孔打孔的時候，需要使用鉆孔機來完成，靶孔的大小需要根據表盤的機芯與靶管來確定，而耳孔的大小，是根據頭粒的大小來確定的，因此，兩者加工過程中，打孔的大小是不相同的，實際的加工過程中，為了防止孔位加工混淆，通常靶孔與耳孔分別在兩個不同的設備上進行打孔，需要將手表的表頭在不同的加工位上來回的安裝和拆卸，并需要人工手動將打孔后的零部件取下，操作繁多，影響工作效率。

3、綜上，因此本發明提供了一種用于手表加工的鉆孔設備，以解決上述問題。

技術實現思路

1、為了解決上述技術問題，本發明提供一種用于手表加工的鉆孔設備，以解決現有技術中通常靶孔與耳孔分別在兩個不同的設備上進行打孔，需要將手表的表頭在不同的加工位上來回的安裝和拆卸等問題。

2、一種用于手表加工的鉆孔設備，包括三軸數控加工鉆床和安裝在三軸數控加工鉆床上的三軸運動機架，所述三軸數控加工鉆床的表面安裝有加工臺，所述加工臺上安裝有多個手表安裝架，所述三軸運動機架上安裝有鉆孔機構，所述鉆孔機構包括固定在三軸運動機架z軸上的鉆孔機架板，所述鉆孔機構還包括雙向鉆頭組件，所述雙向鉆頭組件包括動力錐齒輪和兩個從動錐齒輪，所述動力錐齒輪轉動連接在鉆孔機架板的一側面上，兩個所述從動錐齒輪相互對稱設置在動力錐齒輪的表面，所述從動錐齒輪的一端固定連接有鉆頭軸，所述動力錐齒輪的表面包裹設置有旋轉防護罩，所述旋轉防護罩的表面安裝有兩個鉆夾頭，所述鉆頭軸通過鉆頭軸承轉動貫穿旋轉防護罩，并連接至鉆夾頭內，所述鉆夾頭內安裝有鉆頭，所述手表安裝架為t形結構，所述手表安裝架的水平面安裝在加工臺的表面，所述手表安裝架的其中一側垂直面轉動連接有傳動齒盤與動力齒輪，所述傳動齒盤上安裝有手表座，所述手表座內活動設置有多個內漲撐塊。

3、進一步的，所述旋轉防護罩為一側開設有開口的中空結構，所述鉆孔機架板靠近動力錐齒輪的一側面安裝有定位環，所述旋轉防護罩靠近開口處的一側面轉動連接在定位環的表面。

4、進一步的，所述從動錐齒輪分別與動力錐齒輪相嚙合，所述動力錐齒輪上通過動力軸活動貫穿鉆孔機架板，所述鉆孔機架板的一側安裝有鉆頭驅動電機，所述鉆頭驅動電機的輸出軸通過聯軸器固定連接在動力軸上。

5、進一步的，所述鉆孔機架板上安裝有蝸桿架，所述蝸桿架上轉動安裝有調節蝸桿，所述調節蝸桿通過驅動電機提供旋轉動力，所述驅動電機安裝在蝸桿架的表面，所述蝸桿架設置在旋轉防護罩的一側，所述旋轉防護罩的表面安裝有調節蝸輪，所述調節蝸輪與調節蝸桿相嚙合。

6、進一步的，所述手表安裝架上遠離傳動齒盤的一側面上安裝有液壓桿和伺服電機，所述液壓桿的一端貫穿手表安裝架，并連接有內漲堵塊，所述伺服電機的輸出軸活動貫穿手表安裝架，并固定連接在動力齒輪的表面，所述動力齒輪與傳動齒盤表面的齒相嚙合。

7、進一步的，所述手表座內開設有堵塊內槽，所述內漲堵塊活動設置在堵塊內槽的內部，所述手表座內側壁上設置有四個內漲滑桿，所述內漲滑桿的一端貫穿手表座，并延伸至手表座的外側，所述內漲滑桿的一端插入堵塊內槽的內部。

8、進一步的，所述內漲滑桿插入所述堵塊內槽內部的一端固定連接有彈簧抵塊，所述彈簧堵塊與堵塊內槽的內壁之間通過張力彈簧固定連接，所述內漲滑桿貫穿所述手表座的一端分別固定連接有內漲撐塊，所述內漲滑桿呈環形陣列設置。

9、進一步的，所述內漲撐塊遠離內漲滑桿的一側面為水平面，與水平面相交接的兩側面為弧形面。

10、進一步的，所述液壓桿的活塞桿依次活動貫穿手表安裝架與傳動齒盤，并與內漲堵塊轉動連接。

11、與現有技術相比，本發明具有如下有益效果：

12、1、本發明通過在鉆孔機架板的表面設置兩個鉆頭，利于安裝不同規格大小的鉆頭，可對不同的鉆頭進行快速的更換，在鉆床加工的時候，能夠對表頭上不同的孔位進行鉆孔，靶孔和耳孔的大小不同，安裝不同規格的鉆頭，對兩者皆可進行鉆孔，不需要在更換不同的鉆孔設備。

13、2、本發明通過設置調節蝸輪與調節蝸桿進行調整，調節鉆頭的對準孔位，進而改變鉆頭的鉆孔角度，在加工過程中，精密調節，利用調節蝸輪與調節蝸桿的自鎖功能，也能在鉆孔的時候，增加穩定性。

14、3、本發明通過可旋轉的手表座，能夠改變表頭的鉆孔位置，通過轉動手表座來實現對表頭表面靶孔位置的改變，對三時位的靶孔依次進行打孔操作。

技術特征：

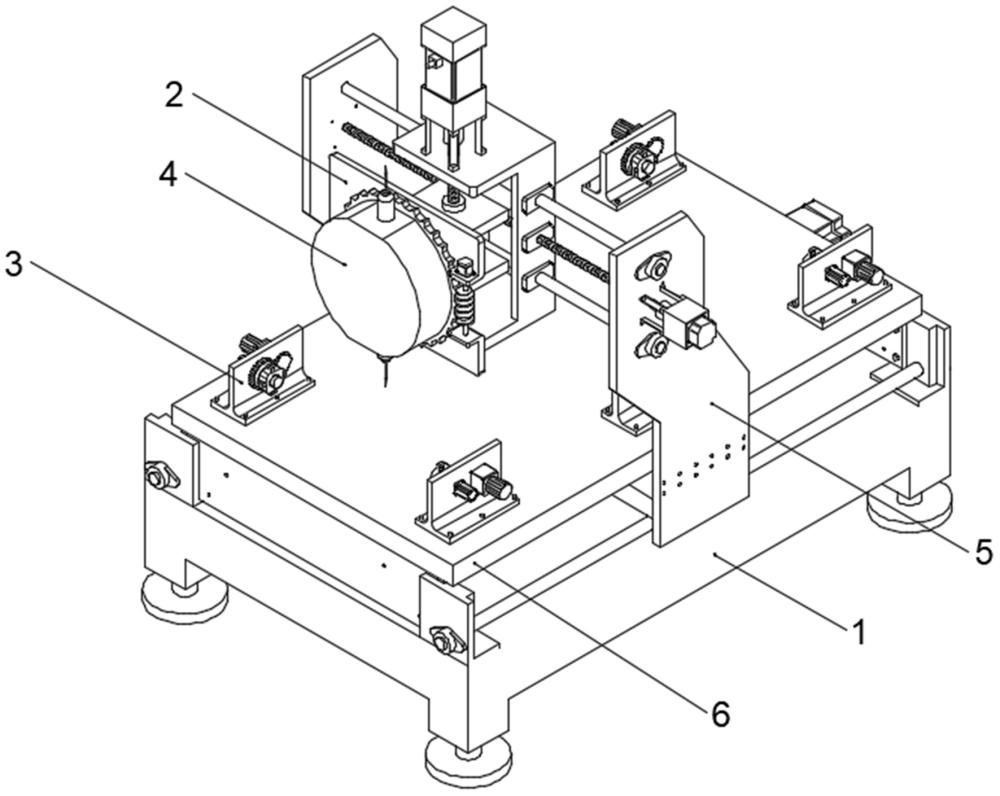

1.一種用于手表加工的鉆孔設備，包括三軸數控加工鉆床（1）和安裝在三軸數控加工鉆床（1）上的三軸運動機架（5），所述三軸數控加工鉆床（1）的表面安裝有加工臺（6），所述加工臺（6）上安裝有多個手表安裝架（3），所述三軸運動機架（5）上安裝有鉆孔機構，所述鉆孔機構包括固定在三軸運動機架（5）z軸上的鉆孔機架板（2），其特征在于：所述鉆孔機構還包括雙向鉆頭組件，所述雙向鉆頭組件包括動力錐齒輪（11）和兩個從動錐齒輪（8），所述動力錐齒輪（11）轉動連接在鉆孔機架板（2）的一側面上，兩個所述從動錐齒輪（8）相互對稱設置在動力錐齒輪（11）的表面，所述從動錐齒輪（8）的一端固定連接有鉆頭軸，所述動力錐齒輪（11）的表面包裹設置有旋轉防護罩（4），所述旋轉防護罩（4）的表面安裝有兩個鉆夾頭（10），所述鉆頭軸通過鉆頭軸承（9）轉動貫穿旋轉防護罩（4），并連接至鉆夾頭（10）內，所述鉆夾頭（10）內安裝有鉆頭（14），所述手表安裝架（3）為t形結構，所述手表安裝架（3）的水平面安裝在加工臺（6）的表面，所述手表安裝架（3）的其中一側垂直面轉動連接有傳動齒盤（21）與動力齒輪（23），所述傳動齒盤（21）上安裝有手表座（20），所述手表座（20）內活動設置有多個內漲撐塊（22）。

2.如權利要求1所述用于手表加工的鉆孔設備，其特征在于：所述旋轉防護罩（4）為一側開設有開口的中空結構，所述鉆孔機架板（2）靠近動力錐齒輪（11）的一側面安裝有定位環（7），所述旋轉防護罩（4）靠近開口處的一側面轉動連接在定位環（7）的表面。

3.如權利要求1所述用于手表加工的鉆孔設備，其特征在于：所述從動錐齒輪（8）分別與動力錐齒輪（11）相嚙合，所述動力錐齒輪（11）上通過動力軸（15）活動貫穿鉆孔機架板（2），所述鉆孔機架板（2）的一側安裝有鉆頭驅動電機，所述鉆頭驅動電機的輸出軸通過聯軸器固定連接在動力軸（15）上。

4.如權利要求1所述用于手表加工的鉆孔設備，其特征在于：所述鉆孔機架板（2）上安裝有蝸桿架（16），所述蝸桿架（16）上轉動安裝有調節蝸桿（17），所述調節蝸桿（17）通過驅動電機（18）提供旋轉動力，所述驅動電機（18）安裝在蝸桿架（16）的表面，所述蝸桿架（16）設置在旋轉防護罩（4）的一側，所述旋轉防護罩（4）的表面安裝有調節蝸輪（12），所述調節蝸輪（12）與調節蝸桿（17）相嚙合。

5.如權利要求1所述用于手表加工的鉆孔設備，其特征在于：所述手表安裝架（3）上遠離傳動齒盤（21）的一側面上安裝有液壓桿（24）和伺服電機（25），所述液壓桿（24）的一端貫穿手表安裝架（3），并連接有內漲堵塊（19），所述伺服電機（25）的輸出軸活動貫穿手表安裝架（3），并固定連接在動力齒輪（23）的表面，所述動力齒輪（23）與傳動齒盤（21）表面的齒相嚙合。

6.如權利要求5所述用于手表加工的鉆孔設備，其特征在于：所述手表座（20）內開設有堵塊內槽，所述內漲堵塊（19）活動設置在堵塊內槽的內部，所述手表座（20）內側壁上設置有四個內漲滑桿（13），所述內漲滑桿（13）的一端貫穿手表座（20），并延伸至手表座（20）的外側，所述內漲滑桿（13）的一端插入堵塊內槽的內部。

7.如權利要求6所述用于手表加工的鉆孔設備，其特征在于：所述內漲滑桿（13）插入所述堵塊內槽內部的一端固定連接有彈簧抵塊，所述彈簧堵塊與堵塊內槽的內壁之間通過張力彈簧固定連接，所述內漲滑桿（13）貫穿所述手表座（20）的一端分別固定連接有內漲撐塊（22），所述內漲滑桿（13）呈環形陣列設置。

8.如權利要求7所述用于手表加工的鉆孔設備，其特征在于：所述內漲撐塊（22）遠離內漲滑桿（13）的一側面為水平面，與水平面相交接的兩側面為弧形面。

9.如權利要求5所述用于手表加工的鉆孔設備，其特征在于：所述液壓桿（24）的活塞桿依次活動貫穿手表安裝架（3）與傳動齒盤（21），并與內漲堵塊（19）轉動連接。

技術總結
本發明提供一種用于手表加工的鉆孔設備，包括三軸數控加工鉆床和安裝在三軸數控加工鉆床上的三軸運動機架，所述三軸數控加工鉆床的表面安裝有加工臺，所述加工臺上安裝有多個手表安裝架，所述三軸運動機架上安裝有鉆孔機構，所述鉆孔機構包括固定在三軸運動機架Z軸上的鉆孔機架板，所述鉆孔機構還包括雙向鉆頭組件，所述雙向鉆頭組件包括動力錐齒輪和兩個從動錐齒輪；本發明通過在鉆孔機架板的表面設置兩個鉆頭，利于安裝不同規格大小的鉆頭，可對不同的鉆頭進行快速的更換，在鉆床加工的時候，能夠對表頭上不同的孔位進行鉆孔，靶孔和耳孔的大小不同，安裝不同規格的鉆頭，對兩者皆可進行鉆孔，不需要再更換不同的鉆孔設備。

技術研發人員：李平
受保護的技術使用者：深圳市智聯盛亞電子科技有限公司
技術研發日：
技術公布日：2025/4/28
