本技術涉及切割機，具體為一種具有定位結構的切割機。

背景技術：

1、在生產過程中，切割機是必不可少的工具之一，用于對材料進行切割等加工，切割機的種類繁多，根據切割材料的不同大體可以分為金屬材料切割機和非金屬材料切割機，其中就非金屬主要是刀具切割機，而板材切割機就是我們常見的刀具切割機，它可以對板材進行橫向和縱向的切割。

2、目前在切割板材時，需要人工將板材向前推進并與鋸片接觸，實現板材的切斷，這種板材切割方式無法根據所需長度進行切割，容易造成板材切割后的長度出現偏差，切割邊出現傾斜，從而使板材的規格無法達到使用要求，造成板材的浪費，為此，提出一種具有定位結構的切割機。

技術實現思路

1、基于此，本實用新型的目的是提供一種具有定位結構的切割機，以解決上述背景中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有定位結構的切割機，包括主體組件，所述主體組件包括工作臺，所述工作臺頂端滑動連接有定位組件，且工作臺前端固定連接有防護組件。

3、作為本實用新型的一種具有定位結構的切割機優選技術方案，所述定位組件包括固定連接于工作臺頂端一側前后端的兩組固定塊，兩組所述固定塊之間滑動連接有定位塊，所述定位塊底端設有滑動連接于工作臺的移動塊，所述移動塊內部固定連接有貫穿于工作臺前端的固定桿，所述固定桿內壁滑動連接有插桿，且固定桿內部開設有彈簧凹槽，所述彈簧凹槽一側設有焊接于插桿一端的限位軸，所述限位軸遠離插桿的一側固定連接有拉桿，所述彈簧凹槽內設有套設于拉桿表面的彈簧。

4、作為本實用新型的一種具有定位結構的切割機優選技術方案，所述工作臺頂端安裝有切割機，且工作臺頂端遠離切割機一側設有刻度。

5、作為本實用新型的一種具有定位結構的切割機優選技術方案，所述定位塊前后端均固定連接有滑動塊，兩組所述滑動塊遠離定位塊的一端滾動連接有滾珠，所述工作臺內部開設有若干組吻合插桿的定位槽。

6、作為本實用新型的一種具有定位結構的切割機優選技術方案，所述防護組件包括固定連接于切割機前端的防護殼，所述防護殼滑動連接有刮板，所述刮板兩側焊接有連接塊，所述防護殼兩側下端固定連接有支撐塊，所述支撐塊與連接塊之間設有彈簧伸縮桿，所述防護殼底端安裝有收集盒。

7、作為本實用新型的一種具有定位結構的切割機優選技術方案，所述收集盒底端貼合有支撐板，所述支撐板一側與工作臺前端固定連接。

8、綜上所述，本實用新型主要具有以下有益效果：

9、1、本實用新型通過拉動拉桿，使限位軸擠壓彈簧，直至插桿脫離定位槽，解除對移動塊的限位，再推動固定桿帶動定位塊在固定塊內部滑動，當定位塊移動到所需位置時，松開拉桿，使彈簧在反作用力下帶動插桿進行復位，使插桿重新嵌合進定位槽內部，完成對定位塊的固定，此時將物料的一端貼合于定位塊一側，能夠有效地防止物料在進行切割時出現傾斜，通過對定位塊的調節能夠有效地根據所需物料的長度進行切割，避免出現切割時出現偏差，進一步增強了該裝置的適用性。

10、2、本實用新型通過切割機在對物料進行切割，在切割時會出現大量的碎屑，通過防護殼能夠有效地防止碎屑倒出飛濺，通過按壓兩側的連接塊帶動刮板擠壓彈簧伸縮桿，時刮板貼合防護殼側壁對表面的粘附的碎屑進行清理，使清理的碎屑集中掉落在收集盒內，便于工作人員后續進行集中處理。

技術特征：

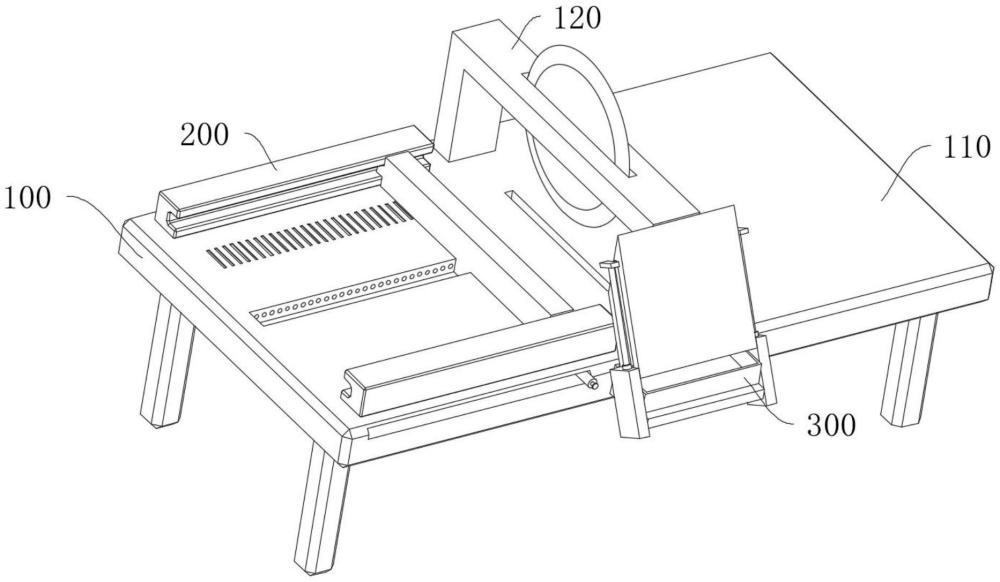

1.一種具有定位結構的切割機，包括主體組件(100)，其特征在于：所述主體組件(100)包括工作臺(110)，所述工作臺(110)頂端滑動連接有定位組件(200)，且工作臺(110)前端固定連接有防護組件(300)；

2.根據權利要求1所述的一種具有定位結構的切割機，其特征在于：所述工作臺(110)頂端安裝有切割機(120)，且工作臺(110)頂端遠離切割機(120)一側設有刻度(111)。

3.根據權利要求1所述的一種具有定位結構的切割機，其特征在于：所述防護組件(300)包括固定連接于切割機(120)前端的防護殼(310)，所述防護殼(310)滑動連接有刮板(320)，所述刮板(320)兩側焊接有連接塊(330)，所述防護殼(310)兩側下端固定連接有支撐塊(340)，所述支撐塊(340)與連接塊(330)之間設有彈簧伸縮桿(350)，所述防護殼(310)底端安裝有收集盒(360)。

4.根據權利要求3所述的一種具有定位結構的切割機，其特征在于：所述收集盒(360)底端貼合有支撐板(370)，所述支撐板(370)一側與工作臺(110)前端固定連接。

技術總結
本技術公開了一種具有定位結構的切割機，涉及切割機技術領域，包括主體組件，所述主體組件包括工作臺，所述工作臺頂端滑動連接有定位組件，且工作臺前端固定連接有防護組件。本技術通過拉動拉桿，使限位軸擠壓彈簧，直至插桿脫離對定定位槽，解除對移動塊的限位，再推動固定桿帶動定位塊在固定塊內部滑動，當定位塊移動到所需位置時，松開拉桿，使彈簧在反作用力下帶動插桿進行復位，使插桿重新嵌合進定位槽內部，完成對定位塊的固定，此時將物料的一端貼合于定位塊一側，能夠有效地防止物料在進行切割時出現傾斜，通過對定位塊的調節能夠有效地根據所需物料的長度進行切割，避免出現切割時出現偏差，進一步增強了該裝置的適用性。

技術研發人員：劉冰,劉鵬
受保護的技術使用者：山東佳時正通智能科技有限公司
技術研發日：20240402
技術公布日：2025/4/28
