本技術涉及鍛造加工送料機構，尤其涉及一種鍛造加工設備用送料機構。

背景技術：

1、鍛造是一種利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法，通過鍛造能消除金屬在冶煉過程中產生的鑄態疏松等缺陷，優化微觀組織結構，同時由于保存了完整的金屬流線，鍛件的機械性能一般優于同樣材料的鑄件，但是傳統的設備鍛造過程中不能對不同尺寸高度的零部件進行固定，為了提高鍛造設備固定的位點的多樣性，提高固定穩定性，我們重新設計一種鍛造加工設備用送料機構。

技術實現思路

1、本實用新型的目的在于提供鍛造加工設備用送料機構。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種鍛造加工設備用送料機構，包括物料傳送臺，所述物料傳送臺一側的頂端固定安裝有連接盤，所述連接盤的一側頂端轉動連接有傳輸輥，所述傳輸輥的一側頂端設置有傳輸電機，所述傳輸輥的一側傳動連接有傳輸帶，所述傳輸帶的一側頂端表面放置有鍛造工作臺，所述物料傳送臺的兩側固定安裝有底板，所述底板的一側頂端固定安裝有滑軌，所述滑軌的頂端滑動連接有滑動底座。

3、優選的，所述滑動底座的底端開設有滑動連接槽，所述滑動底座的背面固定安裝有滑動輔助把手，所述滑動底座的頂端固定連接有升降調節器。

4、優選的，所述滑軌位于所述滑動連接槽的內部，所述滑動連接槽和所述滑軌的連接關系為滑動連接。

5、優選的，所述升降調節器的內部開設有升降滑動槽，所述升降滑動槽的內部滑動連接有升降滑塊，所述升降滑塊的頂端轉動連接有調節螺桿，所述調節螺桿一側頂端固定連接有旋轉把手。

6、優選的，所述調節螺桿貫穿所述升降調節器的頂端，所述調節螺桿和所述升降調節器的連接關系為螺紋連接。

7、優選的，所述升降滑塊的一側頂端固定連接有伺服電機，所述伺服電機一側的頂端固定連接有收縮桿，所述收縮桿一側的頂端伸縮連接有伸縮抵力桿，所述伺服電機的一側外壁設置有啟動控制器。

8、與相關技術相比較，本實用新型提供的鍛造加工設備用送料機構有如下有益效果：

9、1、本實用新型提供鍛造加工設備用送料機構，通過設置鍛造工作臺用于鍛造零部件的放置，通過傳輸電機控制傳輸輥的轉動，從而實現鍛造工作臺的傳輸，通過滑動底座在滑軌上位置移動，同時可以通過旋轉把手轉動調節螺桿調節升降滑塊的位置，從而調節伺服電機的位置，通過啟動控制器啟動伸縮抵力桿對于零部件的不同位點固定，水平不同位點和高度不同位點同時固定，提高固定的穩定性。

10、2、本實用新型提供鍛造加工設備用送料機構，通過設置滑動輔助把手控制滑動底座在滑軌上位置滑動，在傳輸輥的兩側設置升降調節器，可以根據實際需要安裝不同數量的升降調節器，同時可以根據零部件需要固定位點數量，控制升降調節器的數量，提高固定設備使用的靈活性。

技術特征：

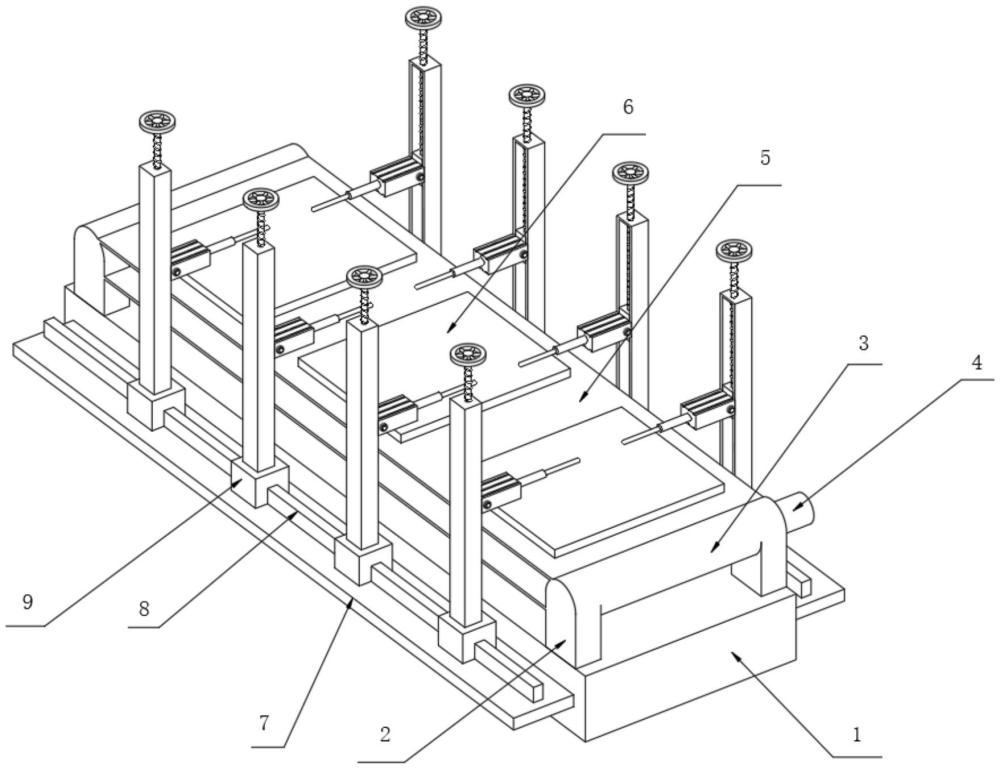

1.一種鍛造加工設備用送料機構，包括物料傳送臺(1)，所述物料傳送臺(1)一側的頂端固定安裝有連接盤(2)，其特征在于：所述連接盤(2)的一側頂端轉動連接有傳輸輥(3)，所述傳輸輥(3)的一側頂端設置有傳輸電機(4)，所述傳輸輥(3)的一側傳動連接有傳輸帶(5)，所述傳輸帶(5)的一側頂端表面放置有鍛造工作臺(6)，所述物料傳送臺(1)的兩側固定安裝有底板(7)，所述底板(7)的一側頂端固定安裝有滑軌(8)，所述滑軌(8)的頂端滑動連接有滑動底座(9)。

2.根據權利要求1所述的一種鍛造加工設備用送料機構，其特征在于，所述滑動底座(9)的底端開設有滑動連接槽(10)，所述滑動底座(9)的背面固定安裝有滑動輔助把手(11)，所述滑動底座(9)的頂端固定連接有升降調節器(12)。

3.根據權利要求2所述的一種鍛造加工設備用送料機構，其特征在于，所述滑軌(8)位于所述滑動連接槽(10)的內部，所述滑動連接槽(10)和所述滑軌(8)的連接關系為滑動連接。

4.根據權利要求2所述的一種鍛造加工設備用送料機構，其特征在于，所述升降調節器(12)的內部開設有升降滑動槽(13)，所述升降滑動槽(13)的內部滑動連接有升降滑塊(14)，所述升降滑塊(14)的頂端轉動連接有調節螺桿(15)，所述調節螺桿(15)一側頂端固定連接有旋轉把手(16)。

5.根據權利要求4所述的一種鍛造加工設備用送料機構，其特征在于，所述調節螺桿(15)貫穿所述升降調節器(12)的頂端，所述調節螺桿(15)和所述升降調節器(12)的連接關系為螺紋連接。

6.根據權利要求4所述的一種鍛造加工設備用送料機構，其特征在于，所述升降滑塊(14)的一側頂端固定連接有伺服電機(17)，所述伺服電機(17)一側的頂端固定連接有收縮桿(18)，所述收縮桿(18)一側的頂端伸縮連接有伸縮抵力桿(19)，所述伺服電機(17)的一側外壁設置有啟動控制器(20)。

技術總結
本技術公開了一種鍛造加工設備用送料機構，涉及鍛造加工送料機構技術領域，包括物料傳送臺，所述物料傳送臺一側的頂端固定安裝有連接盤，所述連接盤的一側頂端轉動連接有傳輸輥，所述傳輸輥的一側頂端設置有傳輸電機，所述傳輸輥的一側傳動連接有傳輸帶，所述傳輸帶的一側頂端表面放置有鍛造工作臺。通過設置鍛造工作臺用于鍛造零部件的放置，通過傳輸電機控制傳輸輥的轉動，從而實現鍛造工作臺的傳輸，通過滑動底座在滑軌上位置移動，同時可以通過旋轉把手轉動調節螺桿調節升降滑塊的位置，從而調節伺服電機的位置，通過啟動控制器啟動伸縮抵力桿對于零部件的不同位點固定，水平不同位點和高度不同位點同時固定，提高固定的穩定性。

技術研發人員：張瑞慶,王泓歷,馬晗珺
受保護的技術使用者：無錫宏達重工股份有限公司
技術研發日：20240409
技術公布日：2025/4/28
