本技術涉及整形夾具，尤其涉及一種可調式鑄件整形夾具。

背景技術：

1、鑄件是用各種鑄造方法獲得的金屬成型物件，把冶煉好的液態金屬注入鑄體中，冷卻能夠得到具有一定形狀、尺寸和性能的物件，在對鑄件加工后，需要對鑄件進行微調整形，此時需要用到專門的夾具對鑄件進行夾持限位，以便于整形加工的快速進行。

2、現有的整形夾具是通過兩個限位板對鑄件兩側進行擠壓和限位，可是在實際使用時，若是鑄件受到不同于限位板擠壓的力，則可能會使得鑄件脫離限位板的限位而發生移位，進而導致不便于對鑄件進行整形加工的問題。

技術實現思路

1、本實用新型為解決若是鑄件受到不同于限位板擠壓側的力，則可能會使得鑄件脫離限位板的限位而發生移位，進而導致不便于對鑄件進行整形加工的問題的問題所提出的一種可調式鑄件整形夾具。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種可調式鑄件整形夾具，包括操作臺，所述操作臺的頂部對稱固定連接有側板，所述側板的內壁固定連接有電動伸縮桿，所述操作臺的頂部對稱滑動連接有限位板，兩個所述電動伸縮桿相靠近的一端分別與兩個限位板相遠離的一側固定連接，所述操作臺頂部的中部設置有輔助限位裝置，所述輔助限位裝置包括兩個延伸板，兩個所述延伸板的底部與操作臺頂部的兩側對稱固定連接，所述延伸板的內壁螺紋連接有螺紋桿，所述螺紋桿的一端設置有夾板，所述操作臺的底部設置有調節裝置。

3、上述部件所達到的效果為：通過設置夾板，當兩個限位板將鑄件夾緊后，轉動螺紋桿，螺紋桿會在延伸板的內壁進行伸縮，進而螺紋桿會帶動夾板進行同步移動，直至兩個夾板將鑄件另外的兩側完全夾緊，則能夠對鑄件的多個方向進行限位，有利于防止鑄件輕易發生移位，便于對鑄件的整形加工。

4、優選的，所述螺紋桿的一端固定連接有軸承，所述軸承的外表面與夾板的內壁固定連接。

5、上述部件所達到的效果為：通過設置軸承，能夠減小螺紋桿在轉動時，螺紋桿與夾板之間的摩擦力，進而使得在轉動螺紋桿時更加省力。

6、優選的，所述螺紋桿的另一端固定連接有操作塊，所述操作塊的外表面設置有凸起。

7、上述部件所達到的效果為：通過設置操作塊，轉動操作塊能夠帶動螺紋桿進行轉動，同時操作塊外表面設置有凸起，能夠有效增大操作塊外表面的摩擦力，在轉動操作塊時有防滑的作用，進而便于通過操作塊對螺紋桿進行轉動。

8、優選的，所述夾板的一側固定連接有滑桿，所述滑桿的外表面與延伸板的內壁滑動連接。

9、上述部件所達到的效果為：通過設置滑桿，當夾板在螺紋桿的作用下進行移動時，夾板會帶動滑桿在延伸板的內壁進行同步滑動，進而能夠對夾板起到限位的作用，使得夾板在移動時更加穩定。

10、優選的，所述夾板的一側固定連接有第一橡膠板，所述限位板的一側固定連接有第二橡膠板。

11、上述部件所達到的效果為：通過設置第一橡膠板和第二橡膠板，能夠增大夾板和限位板一側的摩擦力，使得兩個限位板和兩個夾板分別與鑄件進行夾持時，有防滑的作用，使得能夠對鑄件起到一定的保護作用。

12、優選的，所述調節裝置包括兩個矩形板，兩個所述矩形板的一側與操作臺的底部對稱固定連接，所述矩形板的外表面滑動連接有矩形筒，兩個所述矩形筒的底部固定連接有連接板，所述連接板頂部的中部固定連接有圓筒，所述圓筒的內壁滑動連接有圓桿，所述圓桿的一端與操作臺的底部固定連接。

13、上述部件所達到的效果為：通過設置圓桿和圓筒，推動圓桿在圓筒的內壁進行同步滑動，圓桿會帶動與操作臺相連的矩形板在矩形筒的內壁進行同步滑動，直至操作臺達到合適高度，進而便于根據作業人員的實際需要對操作臺的高度進行調節，提升整形夾具的實用性。

14、優選的，所述圓桿的外表面均勻開設有若干個插孔，所述圓筒和其中一個插孔的內壁插設有同一個插銷。

15、上述部件所達到的效果為：通過設置插銷，將插銷插入圓筒和對應插孔的內壁，能夠對圓桿伸出圓筒內壁的長度進行限位，進而有利于防止操作臺的高度輕易發生改變。

16、優選的，所述插銷的一端固定連接有彈性繩，所述彈性繩的一端與圓筒的外表面固定連接。

17、上述部件所達到的效果為：通過設置彈性繩，對插銷和圓筒進行連接，進而有利于防止插銷脫離圓筒和插銷的內壁后容易發生丟失的問題。

18、與現有技術相比，本實用新型的優點和積極效果在于：

19、本實用新型中，通過設置夾板，當兩個限位板將鑄件夾緊后，轉動螺紋桿，螺紋桿會在延伸板的內壁進行伸縮，進而螺紋桿會帶動夾板進行同步移動，直至兩個夾板將鑄件另外的兩側完全夾緊，則能夠對鑄件的多個方向進行限位，有利于防止鑄件輕易發生移位，便于對鑄件的整形加工。

技術特征：

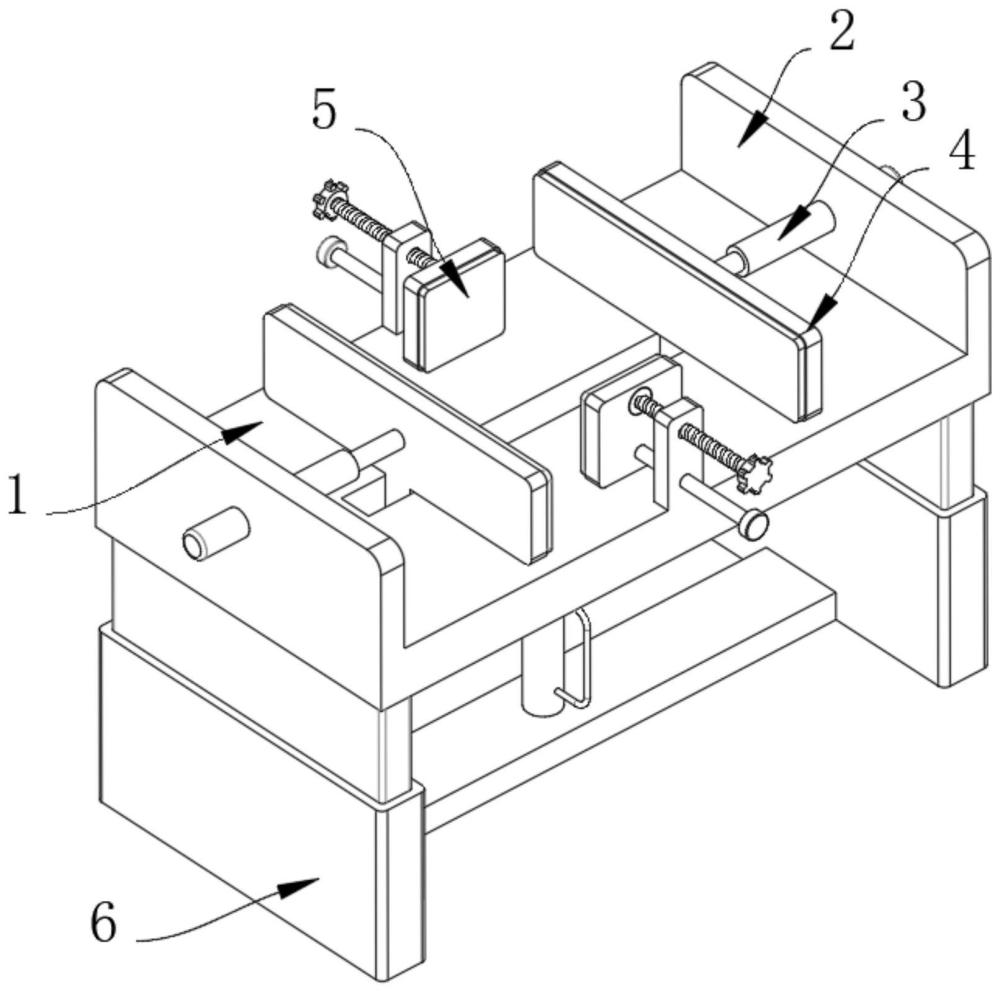

1.一種可調式鑄件整形夾具，包括操作臺(1)，其特征在于：所述操作臺(1)的頂部對稱固定連接有側板(2)，所述側板(2)的內壁固定連接有電動伸縮桿(3)，所述操作臺(1)的頂部對稱滑動連接有限位板(4)，兩個所述電動伸縮桿(3)相靠近的一端分別與兩個限位板(4)相遠離的一側固定連接，所述操作臺(1)頂部的中部設置有輔助限位裝置(5)，所述輔助限位裝置(5)包括兩個延伸板(51)，兩個所述延伸板(51)的底部與操作臺(1)頂部的兩側對稱固定連接，所述延伸板(51)的內壁螺紋連接有螺紋桿(52)，所述螺紋桿(52)的一端設置有夾板(53)，所述操作臺(1)的底部設置有調節裝置(6)。

2.根據權利要求1所述的一種可調式鑄件整形夾具，其特征在于：所述螺紋桿(52)的一端固定連接有軸承(54)，所述軸承(54)的外表面與夾板(53)的內壁固定連接。

3.根據權利要求1所述的一種可調式鑄件整形夾具，其特征在于：所述螺紋桿(52)的另一端固定連接有操作塊(55)，所述操作塊(55)的外表面設置有凸起。

4.根據權利要求1所述的一種可調式鑄件整形夾具，其特征在于：所述夾板(53)的一側固定連接有滑桿(56)，所述滑桿(56)的外表面與延伸板(51)的內壁滑動連接。

5.根據權利要求1所述的一種可調式鑄件整形夾具，其特征在于：所述夾板(53)的一側固定連接有第一橡膠板(57)，所述限位板(4)的一側固定連接有第二橡膠板(58)。

6.根據權利要求1所述的一種可調式鑄件整形夾具，其特征在于：所述調節裝置(6)包括兩個矩形板(61)，兩個所述矩形板(61)的一側與操作臺(1)的底部對稱固定連接，所述矩形板(61)的外表面滑動連接有矩形筒(62)，兩個所述矩形筒(62)的底部固定連接有連接板(63)，所述連接板(63)頂部的中部固定連接有圓筒(64)，所述圓筒(64)的內壁滑動連接有圓桿(65)，所述圓桿(65)的一端與操作臺(1)的底部固定連接。

7.根據權利要求6所述的一種可調式鑄件整形夾具，其特征在于：所述圓桿(65)的外表面均勻開設有若干個插孔(66)，所述圓筒(64)和其中一個插孔(66)的內壁插設有同一個插銷(67)。

8.根據權利要求7所述的一種可調式鑄件整形夾具，其特征在于：所述插銷(67)的一端固定連接有彈性繩(68)，所述彈性繩(68)的一端與圓筒(64)的外表面固定連接。

技術總結
本技術提供一種可調式鑄件整形夾具，涉及整形夾具技術領域，本技術包括操作臺，所述操作臺的頂部對稱固定連接有側板，所述側板的內壁固定連接有電動伸縮桿，所述操作臺的頂部對稱滑動連接有限位板，兩個所述電動伸縮桿相靠近的一端分別與兩個限位板相遠離的一側固定連接，所述操作臺頂部的中部設置有輔助限位裝置，所述輔助限位裝置包括兩個延伸板，本技術通過設置夾板，當兩個限位板將鑄件夾緊后，轉動螺紋桿，螺紋桿會在延伸板的內壁進行伸縮，進而螺紋桿會帶動夾板進行同步移動，直至兩個夾板將鑄件另外的兩側完全夾緊，則能夠對鑄件的多個方向進行限位，有利于防止鑄件輕易發生移位，便于對鑄件的整形加工。
