本技術涉及塑料快餐盒生產領域，具體為一種塑料快餐盒自動切邊裝置。

背景技術：

1、塑料快餐盒是為了便于方便我們外帶食物而使用的由食品級塑料原料制成的塑料容器，在塑料快餐盒生產的過程中，為便于后續的使用，工作人員需要借助切邊裝置對塑料快餐盒的邊緣進行處理。

2、然而目前的自動切邊裝置依然存在一些不足，現有的自動切邊裝置在廢屑清潔結構方面考慮尚未全面，在采用自動切邊裝置對塑料快餐盒的邊緣進行處理的過程中，若自動切邊裝置在廢屑清潔結構方面考慮不全面，則可能會有廢屑殘留，從而影響后續塑料快餐盒的切邊處理，不能夠保證后續塑料快餐盒切邊處理的順利進行，不便于工作人員對自動切邊裝置進行使用。

3、因此，急需對此缺點進行改進，本實用新型則是針對現有的結構及不足予以研究改良，提供有一種塑料快餐盒自動切邊裝置。

技術實現思路

1、本實用新型的目的在于提供一種塑料快餐盒自動切邊裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種塑料快餐盒自動切邊裝置，包括機體、升降件和吹風組件，所述機體的下方設置有支撐柱，且支撐柱的頂端固定連接有支撐板，并且支撐板的上表面固定連接有支撐件，而且支撐板的上方一側固定連接有支撐立板，同時支撐立板的頂部固定連接有固定頂板，所述升降件設置在固定頂板的中心，且升降件的下方設置有切邊組件，并且切邊組件包括壓制板、限位板、限位桿、連接彈簧、空心塊、伸縮件、固定桿、緩沖彈簧和切刀，所述吹風組件設置在支撐板的上方一側。

3、進一步的，所述固定頂板的底部一側前后固定連接有支撐立桿，且支撐立桿的底端固定連接在支撐板的上表面。

4、進一步的，所述壓制板固定連接在升降件的底部，且壓制板的下方設置有限位板，并且限位板的頂部四角焊接有限位桿，而且限位桿的頂端與壓制板貫穿連接。

5、進一步的，所述限位桿的外側設置有連接彈簧，且連接彈簧設置在壓制板和限位板之間，并且限位板的頂部中心固定連接有空心塊，而且空心塊的內部限位活動連接有伸縮件，同時伸縮件的頂部固定連接在壓制板的底部。

6、進一步的，所述伸縮件的內側設置有固定桿，且固定桿的底端與空心塊的內底部焊接，并且固定桿的外側設置有緩沖彈簧，而且緩沖彈簧設置在伸縮件的下方，同時壓制板的四側均固定連接有切刀。

7、進一步的，所述吹風組件包括風機、第一風管、連接軟管、第二風管、出風接頭、限位半圓環、支撐塊和連接螺栓，且風機的一端固定連接有第一風管，并且第一風管的一側固定連接有連接軟管，而且連接軟管的一端固定連接有第二風管，同時第二風管的一端固定連接有出風接頭。

8、進一步的，所述第一風管和第二風管的外側均設置有限位半圓環，且限位半圓環之間轉動連接，并且限位半圓環的下方固定連接有支撐塊，而且支撐塊的中心設置有連接螺栓，同時支撐塊之間通過連接螺栓固定連接。

9、進一步的，所述支撐柱的一側焊接有支撐加固件，且支撐加固件的上方設置有收集框，并且支撐板的上方一側開設有滑槽。

10、本實用新型提供了一種塑料快餐盒自動切邊裝置，具備以下有益效果：

11、1、本實用新型設置有切邊組件，通過在升降件的下方設置切邊組件，利用升降件帶動切邊組件向下移動，使得切邊組件中的限位板率先與塑料快餐盒的表面進行接觸，隨著升降件帶動壓制板不斷下降，利用壓制板四角貫穿連接的限位桿外側設置的連接彈簧進行一定的緩沖，且使得伸縮件不斷向空心塊內移動，對空心塊內底部固定桿外側設置的緩沖彈簧進行一定的擠壓，從而利用緩沖彈簧進行力的緩沖，并使得限位板受力逐漸增大，從而使得限位板對塑料快餐盒進行防護限位，并隨著壓制板的不斷下降，使得壓制板四側均固定連接的切刀對塑料快餐盒進行切邊處理，改進后的裝置利用切邊組件，使得自動切邊裝置達到限位緩沖的目的，在采用自動切邊裝置對塑料快餐盒的邊緣進行處理的過程中，對塑料快餐盒進行限位緩沖，避免在切邊過程中塑料快餐盒發生偏移的情況，保證切邊操作的順利進行，且對力進行緩沖，避免突然受力沖擊對塑料快餐盒造成損壞，對塑料快餐盒進行一定的保護，減少了一定的經濟損失，且結構簡單，便于工作人員進行操作使用。

12、2、本實用新型設置有吹風組件，通過在支撐板的上方一側設置吹風組件，當塑料快餐盒在被切邊處理后，利用風機進行吹風，使得氣體快速通過第一風管、連接軟管和第二風管，并從第二風管一端固定連接的出風接頭向外吹出，使得切邊后的廢屑被吹走，并從支撐板上方一側開設的滑槽掉落至收集框內，改進后的裝置利用吹風組件，使得自動切邊裝置達到廢屑清潔的目的，在采用自動切邊裝置對塑料快餐盒的邊緣進行處理的過程中，對廢屑進行清潔，避免廢屑殘留而影響后續塑料快餐盒的切邊處理，保證后續塑料快餐盒切邊處理的順利進行，且便于工作人員后續對廢屑進行集中處理，結構簡單，便于工作人員對自動切邊裝置進行使用。

技術特征：

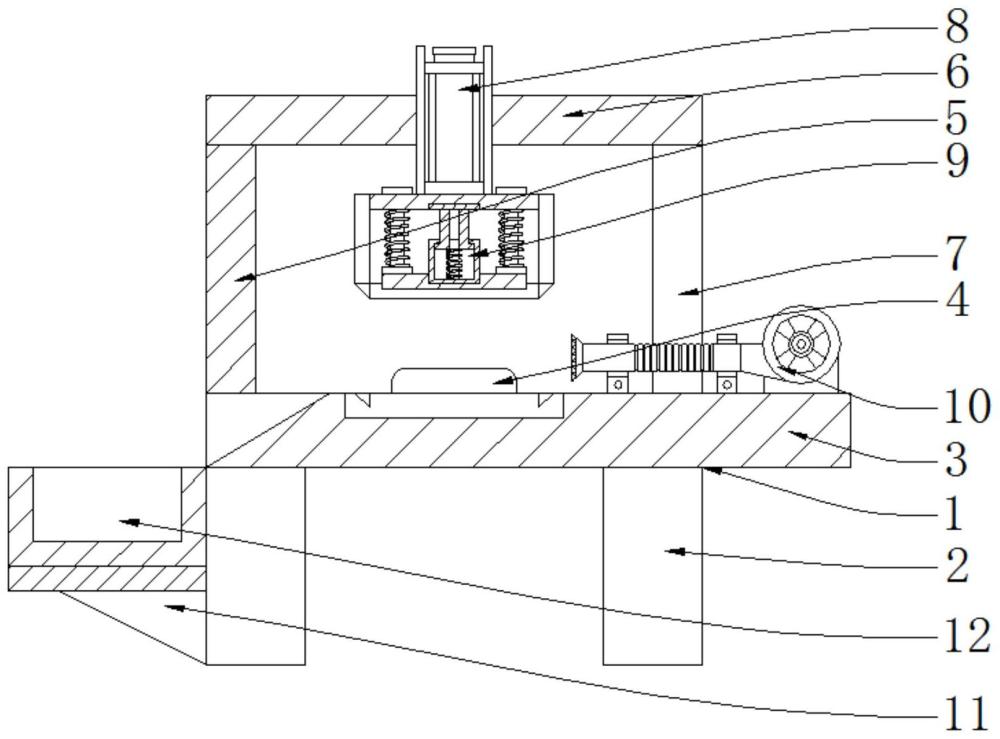

1.一種塑料快餐盒自動切邊裝置，包括機體(1)、升降件(8)和吹風組件(10)，其特征在于，所述機體(1)的下方設置有支撐柱(2)，且支撐柱(2)的頂端固定連接有支撐板(3)，并且支撐板(3)的上表面固定連接有支撐件(4)，而且支撐板(3)的上方一側固定連接有支撐立板(5)，同時支撐立板(5)的頂部固定連接有固定頂板(6)，所述升降件(8)設置在固定頂板(6)的中心，且升降件(8)的下方設置有切邊組件(9)，并且切邊組件(9)包括壓制板(901)、限位板(902)、限位桿(903)、連接彈簧(904)、空心塊(905)、伸縮件(906)、固定桿(907)、緩沖彈簧(908)和切刀(909)，所述吹風組件(10)設置在支撐板(3)的上方一側。

2.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述固定頂板(6)的底部一側前后固定連接有支撐立桿(7)，且支撐立桿(7)的底端固定連接在支撐板(3)的上表面。

3.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述壓制板(901)固定連接在升降件(8)的底部，且壓制板(901)的下方設置有限位板(902)，并且限位板(902)的頂部四角焊接有限位桿(903)，而且限位桿(903)的頂端與壓制板(901)貫穿連接。

4.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述限位桿(903)的外側設置有連接彈簧(904)，且連接彈簧(904)設置在壓制板(901)和限位板(902)之間，并且限位板(902)的頂部中心固定連接有空心塊(905)，而且空心塊(905)的內部限位活動連接有伸縮件(906)，同時伸縮件(906)的頂部固定連接在壓制板(901)的底部。

5.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述伸縮件(906)的內側設置有固定桿(907)，且固定桿(907)的底端與空心塊(905)的內底部焊接，并且固定桿(907)的外側設置有緩沖彈簧(908)，而且緩沖彈簧(908)設置在伸縮件(906)的下方，同時壓制板(901)的四側均固定連接有切刀(909)。

6.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述吹風組件(10)包括風機(1001)、第一風管(1002)、連接軟管(1003)、第二風管(1004)、出風接頭(1005)、限位半圓環(1006)、支撐塊(1007)和連接螺栓(1008)，且風機(1001)的一端固定連接有第一風管(1002)，并且第一風管(1002)的一側固定連接有連接軟管(1003)，而且連接軟管(1003)的一端固定連接有第二風管(1004)，同時第二風管(1004)的一端固定連接有出風接頭(1005)。

7.根據權利要求6所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述第一風管(1002)和第二風管(1004)的外側均設置有限位半圓環(1006)，且限位半圓環(1006)之間轉動連接，并且限位半圓環(1006)的下方固定連接有支撐塊(1007)，而且支撐塊(1007)的中心設置有連接螺栓(1008)，同時支撐塊(1007)之間通過連接螺栓(1008)固定連接。

8.根據權利要求1所述的一種塑料快餐盒自動切邊裝置，其特征在于，所述支撐柱(2)的一側焊接有支撐加固件(11)，且支撐加固件(11)的上方設置有收集框(12)，并且支撐板(3)的上方一側開設有滑槽。

技術總結
本技術公開了一種塑料快餐盒自動切邊裝置，涉及塑料快餐盒生產領域，包括機體、升降件和吹風組件，所述機體的下方設置有支撐柱，且支撐柱的頂端固定連接有支撐板。該一種塑料快餐盒自動切邊裝置，通過設置有切邊組件和吹風組件，在采用自動切邊裝置對塑料快餐盒的邊緣進行處理的過程中，對塑料快餐盒進行限位緩沖，避免在切邊過程中塑料快餐盒發生偏移的情況，保證切邊操作的順利進行，且對力進行緩沖，避免突然受力沖擊對塑料快餐盒造成損壞，對塑料快餐盒進行一定的保護，減少了一定的經濟損失，同時對廢屑進行清潔，避免廢屑殘留而影響后續塑料快餐盒的切邊處理，結構簡單，便于工作人員對自動切邊裝置進行使用。

技術研發人員：劉敬忠,劉澤鵬
受保護的技術使用者：衢州欣力工貿有限公司
技術研發日：20240419
技術公布日：2025/3/20
