【】本技術涉及電池生產，尤其涉及一種電池極片的分切設備。

背景技術

0、
背景技術：

1、圓柱形、方形鋰離子電池發展至今，因動力型對充放電高倍率、低溫升、低內阻的需求，所謂的全極耳電池應運而生，其中的研發、量產如火如荼。

2、但全極耳電池正負極片的制成多為寬幅多條連續涂布縱向多條留白邊(極耳)，在連續滾壓時的涂布料區延展不一隨機形變，往往帶來留白區域的皺褶和極片的波浪型，最終會帶來涂布寬度和留白尺寸的偏差；而傳統的分切機不管幾片幾條均為一軸多刀拼裝式固定刀架連續分切，因上述極片的偏差以及積累誤差，使得整幅多條極片在分切過程的尺寸控制精度極度降低，報廢率極高，且在生產不同寬度尺寸的極片時，需要通過繁復的拆裝和調試來改變分切機的刀間距，以進行不同寬度極片的生產，耗時耗力。

3、鑒于此，本實用新型將提供一種電池極片的分切設備，以解決上述問題。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的是:提供一種電池極片的分切設備，旨在分切電池極片的過程中，提高分切尺寸的控制精度，降低產品的報廢率。

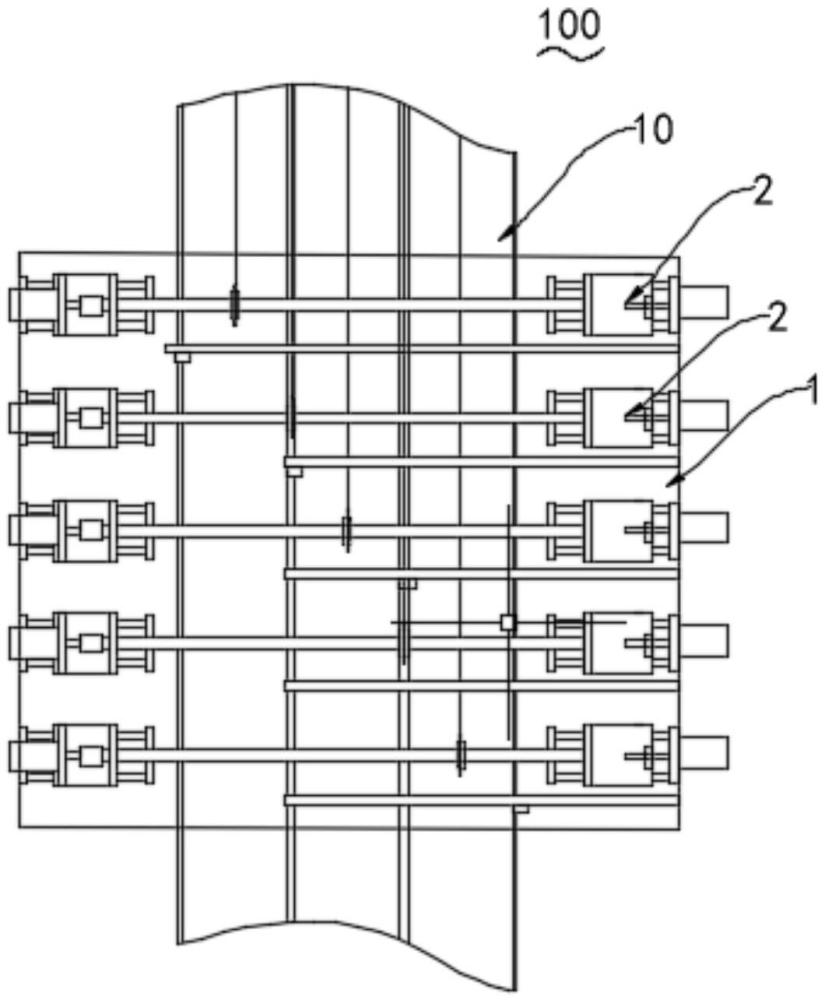

2、為了實現上述目的，本實用新型所采用的技術方案是：一種電池極片的分切設備，包括主體框架和設置在所述主體框架上的多個分切機構；所述分切機構包括用于切割電池極片的分切刀片、裝設所述分切刀片的支撐桿、驅動所述支撐桿轉動以使所述分切刀片切割電池極片的驅動組件以及連接所述驅動組件的糾偏組件；在所述分切刀片的位置偏離預設位置時，所述糾偏組件可通過調整所述驅動組件的位置，實現對所述分切刀片的糾偏。

3、在上述方案的基礎上，所述支撐桿包括分別位于電池極片兩側的第一帶動桿與第二帶動桿，所述第一帶動桿與所述第二帶動桿上均裝設有所述分切刀片，且位置對應設置；在電池極片從所述第一帶動桿與所述第二帶動桿之間穿過時，所述驅動組件可同時驅動所述第一帶動桿與所述第二帶動桿上的所述分切刀片轉動，切割電池極片。

4、在上述方案的基礎上，多個所述分切機構沿電池極片的長度方向依次間隔排布。

5、在上述方案的基礎上，多個所述分切機構上的所述分切刀片在電池極片的寬度方向上間隔分布。

6、在上述方案的基礎上，所述驅動組件包括驅動件、減速機、安裝座，所述驅動件裝設于所述安裝座并與所述減速機連接，所述減速機連接所述支撐桿，所述驅動件可驅動所述支撐桿以帶動所述支撐桿上的所述分切刀片轉動，切割電池極片。

7、在上述方案的基礎上，所述分切刀片在所述支撐桿上的位置設置為可調節的。

8、在上述方案的基礎上，還包括裝設于所述主體框架的圖像傳感器與控制器，所述圖像傳感器用于檢測所述分切機構分切電池極片所形成的每條條狀產品的實際分切寬度并能夠?qū)⑺龇智袑挾葌鬏斀o所述控制器，所述控制器依據所述分切寬度控制所述糾偏組件調整所述分切刀片在電池極片上的切割位置。

9、在上述方案的基礎上，所述糾偏組件包括調節件、滑動桿以及設于所述滑動桿上的滑動座，所述驅動組件裝設于所述滑動座；在需要對所述分切刀片進行糾偏時，所述調節件驅動所述滑動座移動以實現對所述驅動組件位置的調整。

10、與現有技術相比，本實用新型提供一種電池極片分切設備，包括主體框架和設于主體框架的多個分切機構；所述分切機構包括分切刀片、裝設分切刀片的支撐桿、帶動支撐桿轉動的驅動組件以及連接驅動組件的糾偏組件；在所述分切刀片的位置偏離預設位置時，所述糾偏組件可通過調整所述驅動組件的位置以實現對所述分切刀片的糾偏；本設備通過一糾偏組件調整一分切刀片的控制模式，對電池極片的分切尺寸具有更為精確的控制能力，能降低電池產品的報廢率；同時，設置多個分切機構，能精確控制相鄰分切刀片之間的距離，改變分切設備的刀間距，適應不同篇幅電池極片的切割。

技術特征：

1.一種電池極片的分切設備，其特征在于：包括主體框架和設置在所述主體框架上的多個分切機構；所述分切機構包括用于切割電池極片的分切刀片、裝設所述分切刀片的支撐桿、驅動所述支撐桿轉動以使所述分切刀片切割電池極片的驅動組件以及連接所述驅動組件的糾偏組件；在所述分切刀片的位置偏離預設位置時，所述糾偏組件可通過調整所述驅動組件的位置，實現對所述分切刀片的糾偏。

2.根據權利要求1所述的電池極片的分切設備，其特征在于：所述支撐桿包括分別位于電池極片兩側的第一帶動桿與第二帶動桿，所述第一帶動桿與所述第二帶動桿上均裝設有所述分切刀片，且位置對應設置；在電池極片從所述第一帶動桿與所述第二帶動桿之間穿過時，所述驅動組件可同時驅動所述第一帶動桿與所述第二帶動桿上的所述分切刀片轉動，切割電池極片。

3.根據權利要求1所述的電池極片的分切設備，其特征在于：多個所述分切機構沿電池極片的長度方向依次間隔排布。

4.根據權利要求1所述的電池極片的分切設備，其特征在于：多個所述分切機構上的所述分切刀片在電池極片的寬度方向上間隔分布。

5.根據權利要求1所述的電池極片的分切設備，其特征在于：所述驅動組件包括驅動件、減速機、安裝座，所述驅動件裝設于所述安裝座并與所述減速機連接，所述減速機連接所述支撐桿，所述驅動件可驅動所述支撐桿以帶動所述支撐桿上的所述分切刀片轉動，切割電池極片。

6.根據權利要求1所述的電池極片的分切設備，其特征在于：所述分切刀片在所述支撐桿上的位置設置為可調節的。

7.根據權利要求1所述的電池極片的分切設備，其特征在于：還包括裝設于所述主體框架的圖像傳感器與控制器，所述圖像傳感器用于檢測所述分切機構分切電池極片所形成的每條條狀產品的實際分切寬度并能夠?qū)⑺龇智袑挾葌鬏斀o所述控制器，所述控制器依據所述分切寬度控制所述糾偏組件調整所述分切刀片在電池極片上的切割位置。

8.根據權利要求1所述的電池極片的分切設備，其特征在于：所述糾偏組件包括調節件、滑動桿以及設于所述滑動桿上的滑動座，所述驅動組件裝設于所述滑動座；在需要對所述分切刀片進行糾偏時，所述調節件驅動所述滑動座移動以實現對所述驅動組件位置的調整。

技術總結
本技術提供一種電池極片的分切設備，包括主體框架和設于主體框架的多個分切機構；所述分切機構包括分切刀片、裝設分切刀片的支撐桿、帶動支撐桿轉動的驅動組件以及連接驅動組件的糾偏組件；在所述分切刀片的位置偏離預設位置時，所述糾偏組件可通過調整所述驅動組件的位置，實現對所述分切刀片的糾偏；本設備通過一糾偏組件調整一分切刀片的控制模式，對電池極片的分切尺寸具有更為精確的控制能力，能降低電池產品的報廢率；同時，設置多個分切機構，能精確控制相鄰分切刀片之間的距離，改變分切設備的刀間距，適應不同篇幅電池極片的切割。

技術研發人員：周培榮,褚軍
受保護的技術使用者：航天鋰電科技（江蘇）有限公司
技術研發日：20240412
技術公布日：2025/3/20
