本技術涉及t形鋼管固定，具體為一種t形鋼管加工用固定裝置。

背景技術：

1、隨著社會經濟的發展，工業生產及生活對電力的需求也逐漸增加，特高壓輸電由于其輸送距離遠、容量大、輸送損耗低等特點，成為了電力輸送的首選，特高壓輸變電架設中，大部分采用鋼管塔作為負荷桿塔。鋼管塔為高壓架空線路輸電時使用的支撐架空線的設備，由于設備本身占地小、強度高等優點，在城鄉內外線路架設中應用廣泛，在鋼管加工的過程中需要通過夾用于固定鋼管。

2、但是現在有的鋼管加工用固定裝置不便于對t形類鋼管進行有效的固定，傳統的方式為人工進行固定，但是在對t形類鋼管進行加工的過程中容易出現晃動的現象，在加工的過程中容易產生誤差，穩定性差，為此，我們提出一種t形鋼管加工用固定裝置用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種t形鋼管加工用固定裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種t形鋼管加工用固定裝置，包括橫板，所述橫板的底部轉動連接有第一螺桿，所述第一螺桿的外側螺紋連接有連接板，所述連接板的頂部固定連接有兩個豎桿，所述豎桿的頂端延伸至橫板的上方并轉動連接有連接桿，所述橫板滑動套設在兩個豎桿的外側，所述連接桿的端部轉動連接有夾板，所述橫板的頂部固定連接有兩個滑軌，兩個所述滑軌的外側滑動連接有同一個三角板，所述三角板的前側固定連接有圓形板，所述橫板的頂部固定連接有支撐板，所述支撐板的前側轉動連接有第二螺桿，所述第二螺桿的外側螺紋連接有圓柱。

3、進一步優選的，所述圓柱的前側與三角板的后側固定連接，所述橫板的下方設有底板。

4、進一步優選的，所述底板的頂部固定連接有第一電機，所述第一電機的輸出軸端部與第一螺桿的底端固定連接，所述支撐板的后側固定連接有第二電機。

5、進一步優選的，所述第二電機的輸出軸端部與第二螺桿的后端固定連接，所述支撐板的前側固定連接有兩個方桿，所述三角板的后側固定連接有兩個矩形桿。

6、進一步優選的，所述矩形桿滑動套設在對應的方桿的外側，所述橫板的底部與底板的頂部之間固定連接有四個支撐桿。

7、進一步優選的，所述橫板的頂部固定連接有兩個固定板，兩個所述固定板相互靠近的一側均固定連接有橫桿，兩個所述夾板相互遠離的一側均固定的連接有圓桿，所述橫桿滑動套設在對應的圓桿的外側。

8、進一步優選的，所述橫桿與對應的夾板之間固定連接有同一個彈簧，所述彈簧活動套設在對應的圓桿的外側，所述橫板的上方設有t形鋼管主體。

9、與現有技術相比，本實用新型的有益效果是：本實用新型啟動第一電機通過第一螺桿轉動帶動連接板向上移動，連接板通過豎桿對連接桿進行擠壓，連接桿帶動夾板對t形鋼管主體的兩端進行固定，第二電機通過第二螺桿轉動帶動圓柱向前移動，圓柱帶動三角板在滑軌的外側滑動，三角板帶動圓形板移動對t形鋼管主體的后端進行固定，從而達到了固定的目的，在使用的過程中便于對t形鋼管主體進行有效的固定，不需要人工進行固定，避免在加工的過程中t形鋼管主體出現晃動的現象，不容易產生誤差，穩定性高。

技術特征：

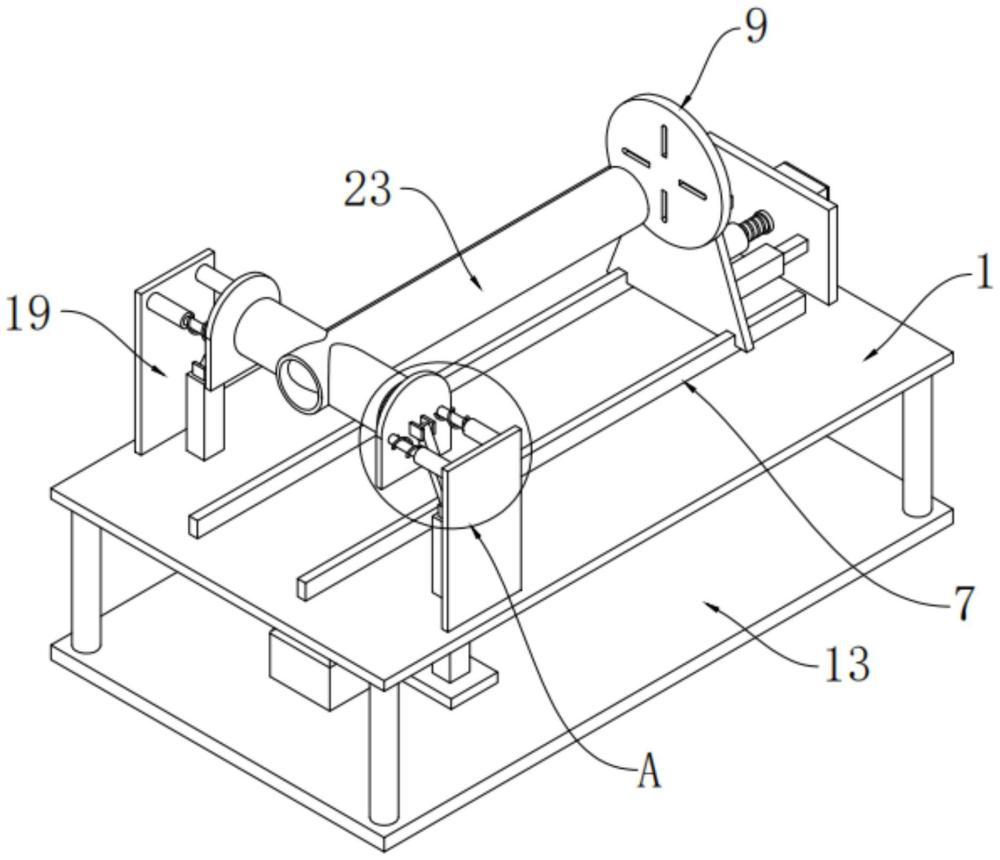

1.一種t形鋼管加工用固定裝置，包括橫板(1)，其特征在于：所述橫板(1)的底部轉動連接有第一螺桿(2)，所述第一螺桿(2)的外側螺紋連接有連接板(3)，所述連接板(3)的頂部固定連接有兩個豎桿(4)，所述豎桿(4)的頂端延伸至橫板(1)的上方并轉動連接有連接桿(5)，所述橫板(1)滑動套設在兩個豎桿(4)的外側，所述連接桿(5)的端部轉動連接有夾板(6)，所述橫板(1)的頂部固定連接有兩個滑軌(7)，兩個所述滑軌(7)的外側滑動連接有同一個三角板(8)，所述三角板(8)的前側固定連接有圓形板(9)，所述橫板(1)的頂部固定連接有支撐板(10)，所述支撐板(10)的前側轉動連接有第二螺桿(11)，所述第二螺桿(11)的外側螺紋連接有圓柱(12)。

2.根據權利要求1所述的一種t形鋼管加工用固定裝置，其特征在于：所述圓柱(12)的前側與三角板(8)的后側固定連接，所述橫板(1)的下方設有底板(13)。

3.根據權利要求2所述的一種t形鋼管加工用固定裝置，其特征在于：所述底板(13)的頂部固定連接有第一電機(14)，所述第一電機(14)的輸出軸端部與第一螺桿(2)的底端固定連接，所述支撐板(10)的后側固定連接有第二電機(15)。

4.根據權利要求3所述的一種t形鋼管加工用固定裝置，其特征在于：所述第二電機(15)的輸出軸端部與第二螺桿(11)的后端固定連接，所述支撐板(10)的前側固定連接有兩個方桿(16)，所述三角板(8)的后側固定連接有兩個矩形桿(17)。

5.根據權利要求4所述的一種t形鋼管加工用固定裝置，其特征在于：所述矩形桿(17)滑動套設在對應的方桿(16)的外側，所述橫板(1)的底部與底板(13)的頂部之間固定連接有四個支撐桿(18)。

6.根據權利要求5所述的一種t形鋼管加工用固定裝置，其特征在于：所述橫板(1)的頂部固定連接有兩個固定板(19)，兩個所述固定板(19)相互靠近的一側均固定連接有橫桿(20)，兩個所述夾板(6)相互遠離的一側均固定的連接有圓桿(21)，所述橫桿(20)滑動套設在對應的圓桿(21)的外側。

7.根據權利要求6所述的一種t形鋼管加工用固定裝置，其特征在于：所述橫桿(20)與對應的夾板(6)之間固定連接有同一個彈簧(22)，所述彈簧(22)活動套設在對應的圓桿(21)的外側，所述橫板(1)的上方設有t形鋼管主體(23)。

技術總結
本技術涉及T形鋼管固定技術領域，具體為一種T形鋼管加工用固定裝置，包括橫板，所述橫板的底部轉動連接有第一螺桿，所述第一螺桿的外側螺紋連接有連接板。本技術啟動第一電機通過第一螺桿轉動帶動連接板向上移動，連接板通過豎桿對連接桿進行擠壓，連接桿帶動夾板對T形鋼管主體的兩端進行固定，第二電機通過第二螺桿轉動帶動圓柱向前移動，圓柱帶動三角板在滑軌的外側滑動，三角板帶動圓形板移動對T形鋼管主體的后端進行固定，從而達到了固定的目的，在使用的過程中便于對T形鋼管主體進行有效的固定，不需要人工進行固定，避免在加工的過程中T形鋼管主體出現晃動的現象，不容易產生誤差，穩定性高。

技術研發人員：蔣旭,徐飛
受保護的技術使用者：江蘇華電鐵塔制造有限公司
技術研發日：20240430
技術公布日：2025/4/28
