本技術涉及洗衣機前封門生產，具體涉及一種洗衣機前封門自動送料沖壓線。

背景技術：

1、滾筒洗衣機包括滾筒和封門，封門的作用是與滾筒一起形成密閉空間，從而進行洗衣服，也作為打開滾筒內腔的門使用，以便從而封門處將衣服置入洗衣機中，以及拿出衣服；封門由沖壓生產線制出。

2、現有常規滾筒洗衣機前封門沖壓件底端的沖壓分為人為加工操作和自動送料沖壓線加工操作，操作人員將前封門沖壓件放置在沖壓機的內部，啟動沖壓機對前封門沖壓件進行沖壓，人工費用成本高，手工線沖壓危險系數高，易誤傷工人，再通過自動送料沖壓線對前封門沖壓件進行沖壓時，前封門沖壓件導入沖壓機的內部時，僅通過自動送料沖壓線附帶的輸送線對前封門沖壓件進行導向，使得前封門沖壓件無法完全導入沖壓機的內部，前封門沖壓件沖壓的效果不好，因此對于現有自動送料沖壓線的改進，設計一種新型洗衣機前封門自動送料沖壓線以解決上述技術缺陷，提高整體自動送料沖壓線的實用性，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種洗衣機前封門自動送料沖壓線，該設備能夠在前封門進行沖壓時，通過推送組件能夠?qū)ζ溥M行推送，將前封門導入沖壓機的內部，使得沖壓機能夠?qū)ζ溥M行沖壓，防止前封門無法完全導入沖壓機的內部，導致影響沖壓的效果，提高了自動送料沖壓線的整體實用性,以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種洗衣機前封門自動送料沖壓線，包括連接架主體，所述連接架主體的頂部設有沖壓機，所述沖壓機的下方且位于連接架主體的內部設有兩組第一傳送帶，所述連接架主體遠離第一傳送帶的一端設有第二傳送帶，還包括：

4、推送組件，所述連接架主體靠近第二傳送帶的一端，且所述推送組件用于對前封門進行推送。

5、作為本實用新型優選的方案，所述推送組件由連接殼、轉動件、驅動螺桿、移動件和推動件組成，所述連接殼位于連接架主體靠近第二傳送帶的一端，所述轉動件位于連接殼的內部，兩組所述驅動螺桿均位于轉動件的兩端且位于連接殼的內部，所述移動件位于驅動螺桿的外側，所述推動件位于兩組移動件延伸至連接殼外側的一端。

6、作為本實用新型優選的方案，所述轉動件的外側且位于連接殼的內部固定連接有第一驅動錐形齒輪，所述第一驅動錐形齒輪的外側嚙合連接有第二驅動錐形齒輪，所述第二驅動錐形齒輪遠離第一驅動錐形齒輪的一端與驅動螺桿固定連接。

7、作為本實用新型優選的方案，所述移動件的內部轉動連接有螺紋筒，所述螺紋筒的內部開設有螺紋槽，所述螺紋槽的內部結構大小與驅動螺桿的外部結構大小呈相對應設計，所述螺紋筒通過螺紋槽與驅動螺桿連接。

8、作為本實用新型優選的方案，所述連接殼的外側且位于連接架主體的頂部設有兩組支撐架，且所述連接殼與支撐架為轉動連接，所述支撐架遠離連接殼的一端與連接架主體固定連接，所述轉動件貫穿連接殼延伸至支撐架的外側固定連接有驅動電機的驅動端。

9、作為本實用新型優選的方案，所述連接殼靠近移動件的一端開設有兩組移動槽，所述移動槽的內部結構大小與移動件的外部結構大小呈相對應設計，所述連接殼通過移動槽與移動件連接，所述推動件遠離移動件的一端設有多組橡膠緩沖條。

10、作為本實用新型優選的方案，所述移動件靠近轉動件的一端設有滑動件，所述滑動件的外側滑動連接有滑動桿，所述滑動桿遠離滑動件的一端與轉動件固定連接。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中，通過推動組件的設計，啟動驅動電機，帶動轉動件進行轉動，使得第一驅動錐形齒輪進行轉動，帶動第二驅動錐形齒輪進行轉動，使得螺紋筒能夠進行位移，帶動移動件進行位移，從而使得推動件能夠進行位移，轉動件的轉動，帶動連接殼進行轉動，使得連接殼能夠轉動至前封門的上方，通過推動件的位移，能夠?qū)η胺忾T進行導向，將其導入沖壓機的內部進行沖壓，防止前封門無法完全導入沖壓機的內部，導致影響沖壓的效果。

技術特征：

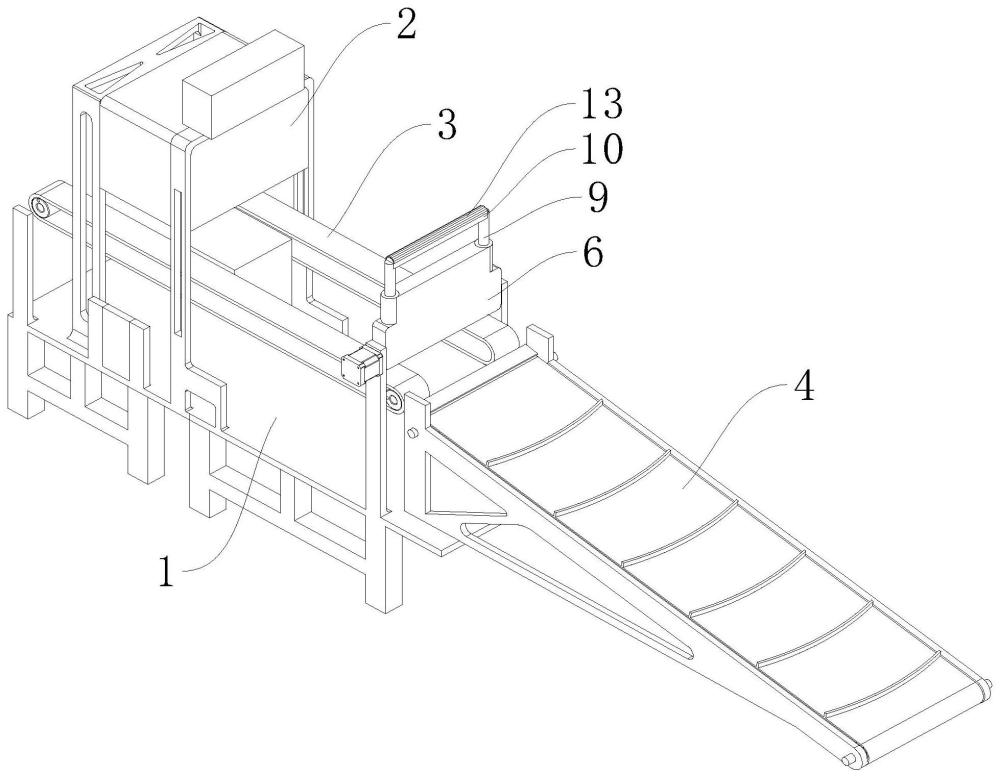

1.一種洗衣機前封門自動送料沖壓線，包括連接架主體(1)，所述連接架主體(1)的頂部設有沖壓機(2)，所述沖壓機(2)的下方且位于連接架主體(1)的內部設有兩組第一傳送帶(3)，所述連接架主體(1)遠離第一傳送帶(3)的一端設有第二傳送帶(4)，其特征在于，還包括：

2.根據權利要求1所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述推送組件(5)由連接殼(6)、轉動件(7)、驅動螺桿(8)、移動件(9)和推動件(10)組成，所述連接殼(6)位于連接架主體(1)靠近第二傳送帶(4)的一端，所述轉動件(7)位于連接殼(6)的內部，兩組所述驅動螺桿(8)均位于轉動件(7)的兩端且位于連接殼(6)的內部，所述移動件(9)位于驅動螺桿(8)的外側，所述推動件(10)位于兩組移動件(9)延伸至連接殼(6)外側的一端。

3.根據權利要求2所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述轉動件(7)的外側且位于連接殼(6)的內部固定連接有第一驅動錐形齒輪(11)，所述第一驅動錐形齒輪(11)的外側嚙合連接有第二驅動錐形齒輪(12)，所述第二驅動錐形齒輪(12)遠離第一驅動錐形齒輪(11)的一端與驅動螺桿(8)固定連接。

4.根據權利要求2所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述移動件(9)的內部轉動連接有螺紋筒，所述螺紋筒的內部開設有螺紋槽，所述螺紋槽的內部結構大小與驅動螺桿(8)的外部結構大小呈相對應設計，所述螺紋筒通過螺紋槽與驅動螺桿(8)連接。

5.根據權利要求2所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述連接殼(6)的外側且位于連接架主體(1)的頂部設有兩組支撐架，且所述連接殼(6)與支撐架為轉動連接，所述支撐架遠離連接殼(6)的一端與連接架主體(1)固定連接，所述轉動件(7)貫穿連接殼(6)延伸至支撐架的外側固定連接有驅動電機的驅動端。

6.根據權利要求2所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述連接殼(6)靠近移動件(9)的一端開設有兩組移動槽，所述移動槽的內部結構大小與移動件(9)的外部結構大小呈相對應設計，所述連接殼(6)通過移動槽與移動件(9)連接，所述推動件(10)遠離移動件(9)的一端設有多組橡膠緩沖條(13)。

7.根據權利要求2所述的一種洗衣機前封門自動送料沖壓線，其特征在于：所述移動件(9)靠近轉動件(7)的一端設有滑動件(14)，所述滑動件(14)的外側滑動連接有滑動桿(15)，所述滑動桿(15)遠離滑動件(14)的一端與轉動件(7)固定連接。

技術總結
本技術涉及洗衣機前封門生產技術領域，具體涉及一種洗衣機前封門自動送料沖壓線，包括連接架主體，所述連接架主體的頂部設有沖壓機，所述沖壓機的下方且位于連接架主體的內部設有兩組第一傳送帶，所述連接架主體遠離第一傳送帶的一端設有第二傳送帶，還包括：推送組件，所述連接架主體靠近第二傳送帶的一端，且所述推送組件用于對前封門進行推送，所述推送組件由連接殼、轉動件、驅動螺桿、移動件和推動件組成，所述連接殼位于連接架主體靠近第二傳送帶的一端，所述轉動件位于連接殼的內部，與現有的送料沖壓線相比較，本技術通過設計能夠提高送料沖壓線的整體實用性。

技術研發人員：張留根
受保護的技術使用者：江蘇祥福順金屬制品有限公司
技術研發日：20240515
技術公布日：2025/4/28
