本技術涉及腳手架焊接設備，具體為一種建筑腳手架焊接專用設備。

背景技術：

1、焊接，也稱作熔接、镕接，是一種以加熱、高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術，焊接是目前工業生產中應用極為廣泛的一種永久性的連接加工方法，其應用很廣泛。

2、腳手架是施工現場為解決垂直和水平運輸而搭設的一種臨時性的建筑工具，其主要用在外墻、內部裝修或層高較高無法直接施工的地方，主要為了施工人員上下干活或外圍安全網維護及高空安裝構件等，腳手架的一種重要連接方式便是焊接，在對建筑腳手架進行焊接時，焊接過程中會產生有毒氣體，這些氣體不僅會給施工人員造成傷害，而且會污染空氣影響周圍環境，故提出一種建筑腳手架焊接專用設備以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種建筑腳手架焊接專用設備，具備能凈化建筑腳手架焊接過程中產生的有毒氣體等優點，解決了在建筑腳手架焊接過程中會產生有毒氣體，對人體及周圍環境造成不良影響的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑腳手架焊接專用設備，包括底座，所述底座的上端固定有焊接箱，所述焊接箱內腔的底部固定有兩個支撐柱，所述焊接箱右側的上端固定有第一電機，所述第一電機的輸出軸固定有左側貫穿焊接箱的右側且與焊接箱內腔的左側轉動連接的螺紋桿，所述焊接箱上設有凈化機構，所述焊接箱上設有兩個滾動組件，所述螺紋桿上螺紋連接有移動塊，所述移動塊的下端固定有第一電動推桿，所述第一電動推桿的輸出軸固定有焊接槍，所述焊接箱的正面鉸接有焊接箱門，所述焊接箱門上設有觀察窗；

3、所述凈化機構包括與焊接箱的左側相固定的支撐板，所述支撐板的上端固定有風機，所述風機的進風端固定有進風管，所述進風管的上端固定有凈化箱，所述凈化箱內腔的左右兩側均固定有側板，兩個所述側板相對一側的下端滑動連接有拉箱，所述拉箱的上端固定有凈化濾筒，所述拉箱內腔的底部固定有濾網，所述拉箱的左右兩側均固定有滑塊，兩個所述側板相對的一側的下端開設有滑槽，所述滑塊與滑槽滑動連接，所述凈化箱內腔右側的上端固定有右側貫穿凈化箱及焊接箱且延伸至焊接箱內部的排風管，所述排風管的下端固定有吸氣罩，所述凈化箱的正面鉸接有凈化箱門。

4、進一步，所述焊接箱為內腔中空且正面開口的長方體，所述支撐柱的上端呈圓弧形，所述焊接箱內腔的上端開設有移動滑槽，所述移動塊的頂部與移動滑槽滑動連接，所述焊接箱的左右兩側均開設有放置口，所述放置口的底端與支撐柱上端圓弧的底端平齊。

5、進一步，兩個所述滾動組件分別位于焊接箱內腔的左右兩側，所述移動塊上開設有橫向的螺紋孔，所述螺紋桿與螺紋孔螺紋連接，所述焊接箱門及凈化箱門的正面均固定有門把手，所述凈化箱門與凈化箱之間的縫隙設有密封圈。

6、進一步，所述凈化箱為內腔中空且正面開口的長方體，所述排風管的左側位于凈化濾筒的上端，所述滑槽為t形滑槽，所述滑塊為t形滑塊，所述吸氣罩的上端呈錐形，所述凈化箱的右側與焊接箱的左側相固定。

7、進一步，兩個所述滾動組件包括與焊接箱內腔的左右兩側相固定的固定塊，兩個所述固定塊相對的一側均固定有連接板，所述連接板的下端固定有第二電動推桿，所述第二電動推桿的輸出軸固定有固定箱，兩個所述固定箱相對的一端均固定有第二電機，所述第二電機的輸出軸固定有轉軸，所述轉軸的外表面固定有滾輪。

8、進一步，所述固定箱的下端開設有滾動口，兩個所述轉軸相背的一端分別與兩個固定箱內腔相背的一端轉動連接。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、1、該建筑腳手架焊接專用設備，利用風機將焊接箱內的有體吸入排風管，排風管會將有體吸入凈化箱內，凈化箱內的凈化濾筒對氣體進行凈化，氣體中的固體雜質會掉落在濾網上，經過凈化的氣體會由風機排出空氣中，就可對焊接過程中產生的有害氣體進行凈化處理，降低氣體對人體以及周圍環境造成傷害的風險。

11、2、該建筑腳手架焊接專用設備，啟動第二電動推桿，第二電動推桿推動固定箱向下移動，待兩個滾輪分別貼合兩個建筑腳手架時，同時啟動兩個第二電機，第二電機可以帶動滾輪轉動，滾輪就可帶動相貼合的建筑腳手架轉動，這樣焊接槍就能將兩個建筑腳手架貼合處焊接牢固。

技術特征：

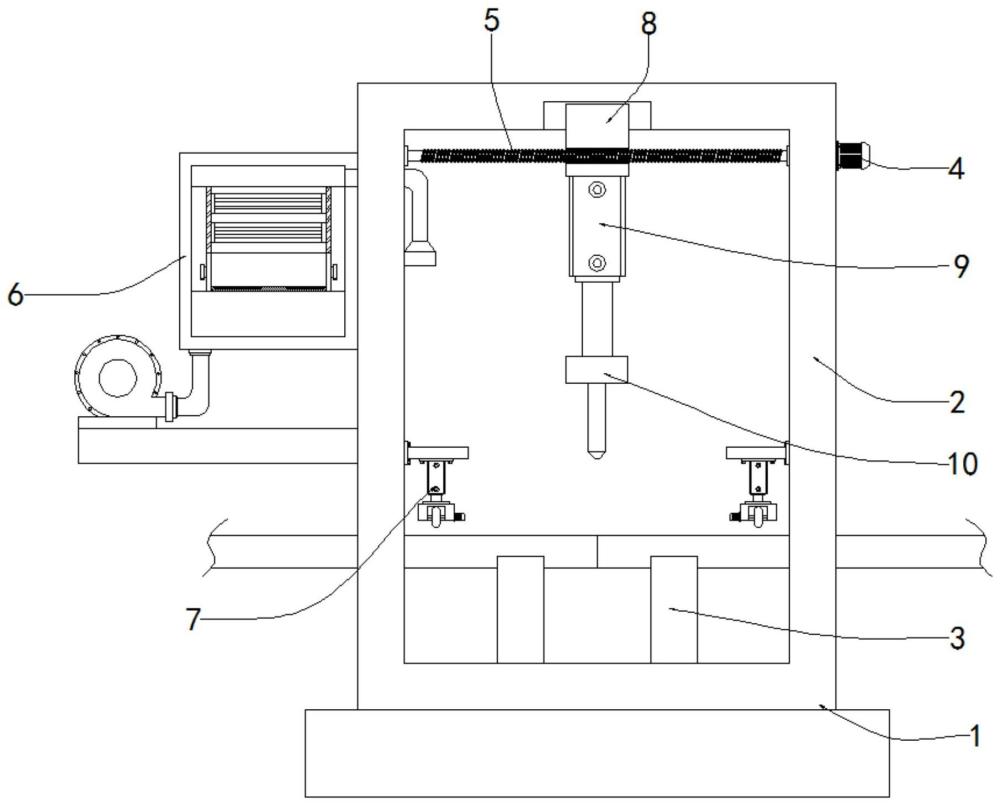

1.一種建筑腳手架焊接專用設備，包括底座(1)，其特征在于：所述底座(1)的上端固定有焊接箱(2)，所述焊接箱(2)內腔的底部固定有兩個支撐柱(3)，所述焊接箱(2)右側的上端固定有第一電機(4)，所述第一電機(4)的輸出軸固定有左側貫穿焊接箱(2)的右側且與焊接箱(2)內腔的左側轉動連接的螺紋桿(5)，所述焊接箱(2)上設有凈化機構(6)，所述焊接箱(2)上設有兩個滾動組件(7)，所述螺紋桿(5)上螺紋連接有移動塊(8)，所述移動塊(8)的下端固定有第一電動推桿(9)，所述第一電動推桿(9)的輸出軸固定有焊接槍(10)，所述焊接箱(2)的正面鉸接有焊接箱門(11)，所述焊接箱門(11)上設有觀察窗(12)；

2.根據權利要求1所述的一種建筑腳手架焊接專用設備，其特征在于：所述焊接箱(2)為內腔中空且正面開口的長方體，所述支撐柱(3)的上端呈圓弧形，所述焊接箱(2)內腔的上端開設有移動滑槽，所述移動塊(8)的頂部與移動滑槽滑動連接，所述焊接箱(2)的左右兩側均開設有放置口，所述放置口的底端與支撐柱(3)上端圓弧的底端平齊。

3.根據權利要求1所述的一種建筑腳手架焊接專用設備，其特征在于：兩個所述滾動組件(7)分別位于焊接箱(2)內腔的左右兩側，所述移動塊(8)上開設有橫向的螺紋孔，所述螺紋桿(5)與螺紋孔螺紋連接，所述焊接箱門(11)及凈化箱門(613)的正面均固定有門把手，所述凈化箱門(613)與凈化箱(604)之間的縫隙設有密封圈。

4.根據權利要求1所述的一種建筑腳手架焊接專用設備，其特征在于：所述凈化箱(604)為內腔中空且正面開口的長方體，所述排風管(611)的左側位于凈化濾筒(610)的上端，所述滑槽(609)為t形滑槽，所述滑塊(608)為t形滑塊，所述吸氣罩(612)的上端呈錐形，所述凈化箱(604)的右側與焊接箱(2)的左側相固定。

5.根據權利要求1所述的一種建筑腳手架焊接專用設備，其特征在于：兩個所述滾動組件(7)包括與焊接箱(2)內腔的左右兩側相固定的固定塊(701)，兩個所述固定塊(701)相對的一側均固定有連接板(702)，所述連接板(702)的下端固定有第二電動推桿(703)，所述第二電動推桿(703)的輸出軸固定有固定箱(704)，兩個所述固定箱(704)相對的一端均固定有第二電機(705)，所述第二電機(705)的輸出軸固定有轉軸(706)，所述轉軸(706)的外表面固定有滾輪(707)。

6.根據權利要求5所述的一種建筑腳手架焊接專用設備，其特征在于：所述固定箱(704)的下端開設有滾動口，兩個所述轉軸(706)相背的一端分別與兩個固定箱(704)內腔相背的一端轉動連接。

技術總結
本技術涉及一種建筑腳手架焊接專用設備，包括底座，所述底座的上端固定有焊接箱，所述焊接箱內腔的底部固定有兩個支撐柱，所述焊接箱右側的上端固定有第一電機，所述第一電機的輸出軸固定有螺紋桿，所述焊接箱上設有凈化機構，所述焊接箱上設有兩個滾動組件，所述螺紋桿上螺紋連接有移動塊，所述移動塊的下端固定有第一電動推桿，所述第一電動推桿的輸出軸固定有焊接槍。該建筑腳手架焊接專用設備，利用風機將焊接箱內的有毒氣體吸入排風管，排風管會將氣體吸入凈化箱內，凈化箱內的凈化濾筒對氣體進行凈化，經過凈化的氣體會由風機排出空氣中，就可對焊接過程中產生的有害氣體進行凈化處理，降低氣體對人體以及周圍環境造成傷害的風險。

技術研發人員：施海兵
受保護的技術使用者：淮安市金天廣告裝潢有限公司
技術研發日：20240419
技術公布日：2025/4/28
