本技術涉及電氣柜，具體為一種操控面板與電氣柜體裝配設備。

背景技術：

1、電氣柜體是用來保護元器件正常工作的柜子，而電氣柜體在生產過程中需要將操控面板和電氣設備安裝到柜體內部，由此便需要操控面板與電氣柜體裝配。

2、傳統的操控面板與電氣柜體裝配通過人工使用工具將電氣裝置和操控面板安裝到電氣柜體上；現行的操控面板與電氣柜體裝配存在以下問題，如安裝時缺乏輔助支撐，使得設備安裝不夠精準，同時安裝也較為不便。為此，提出一種操控面板與電氣柜體裝配設備。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種操控面板與電氣柜體裝配設備，可以進行輔助支撐，同時可以多角度位置調節，便于安裝，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種操控面板與電氣柜體裝配設備，包括底板、支板和快速安裝機構；

3、所述底板的上表面中部固定連接有升降架，升降架的上表面固定連接有安裝板，所述安裝板的上表面左端固定連接有前后對稱的支撐板，支撐板的相近面之間轉動連接有轉動支撐柱，轉動支撐柱的外表面固定連接有轉動支撐架，轉動支撐架的右側面固定連接有安裝板一，底板的上表面四角均開設有螺栓連接口；

4、所述支板前后對稱的固定連接于安裝板一的右側面，支板的相近面之間固定連接有左右對稱的滑柱，滑柱的外表面之間滑動連接有連接架，連接架的下表面固定連接有前后對稱的安裝架，安裝架的下端之間固定連接有支架，支架的上表面右端中部固定連接有雙軸氣缸，雙軸氣缸的進氣端與外部空氣壓縮機的輸氣端連接；

5、所述快速安裝機構設置于雙軸氣缸的伸縮端右端。

6、進一步的，所述快速安裝機構包括裝配架、裝配板和橡膠摩擦墊，所述裝配架固定連接于雙軸氣缸的伸縮端右端，裝配架的內部滑動連接有前后對稱的裝配板，裝配板的相近面均固定連接有橡膠摩擦墊，可以快速將電氣裝置和操控面板快速安裝。

7、進一步的，所述快速安裝機構還包括調節絲桿，所述裝配架的前后兩端均螺紋連接有調節絲桿，調節絲桿的相近端均與同側的裝配板的外側面均固定連接，為位置調節提供動力。

8、進一步的，所述快速安裝機構還包括搖動把手，所述調節絲桿的相背離端均固定連接有搖動把手，節省人力。

9、進一步的，所述支板的相近面中部轉動連接有絲桿，絲桿的外表面與連接架的內部螺紋連接，絲桿的前端貫穿支板的前側面，絲桿的前端均固定連接有轉盤，可以進行前后位置調節。

10、進一步的，所述支架的上表面右端固定連接有前后對稱的安裝支板，安裝支板的上表面相背離端均固定連接有輔助支架，裝配架的上表面左端固定連接有前后對稱的滑動連接架，輔助支架的右側面均固定連接有輔助滑柱，輔助滑柱的外表面均與同側的滑動連接架的內部滑動連接，可以進行輔助支撐。

11、進一步的，所述底板的上表面前端固定連接有安裝工作臺，安裝工作臺的前側面固定連接有控制開關，控制開關的輸入端與外部電源電連接，可以控制設備運轉。

12、進一步的，所述安裝板的上表面前端左側固定連接有電機，電機的輸出軸后端與轉動支撐柱的前端固定連接，電機的輸入端與控制開關的輸出端電連接，為轉動調節提供動力。

13、與現有技術相比，本實用新型的有益效果是：

14、1、工作人員將電氣柜體裝配所需的電氣設備放置在裝配板間隙之間，工作人員轉動搖動把手，搖動把手轉動帶動調節絲桿轉動，調節絲桿轉動帶動裝配板互相靠近，從而將電氣設備夾緊在裝配架的內部，由此可以快速將電氣設備快速安裝，從而進行輔助支撐使得安裝更加精準，便于快速安裝；

15、2、當需要安裝控制面板到電氣柜體上時，工作人員通過控制開關的調節啟動電機，電機的輸出軸轉動帶動轉動支撐柱轉動，轉動支撐柱轉動帶動安裝板轉動，安裝板轉動帶動支板轉動，支板轉動帶動連接架轉動，連接架轉動帶動安裝架轉動，安裝架轉動帶動支架轉動，支架轉動帶動雙軸氣缸轉動，雙軸氣缸轉動帶動裝配架轉動，然后將控制面板安裝到裝配架內部，然后通過位置調節使得控制面板與電氣柜體的外表面接觸，從而便于安裝。

技術特征：

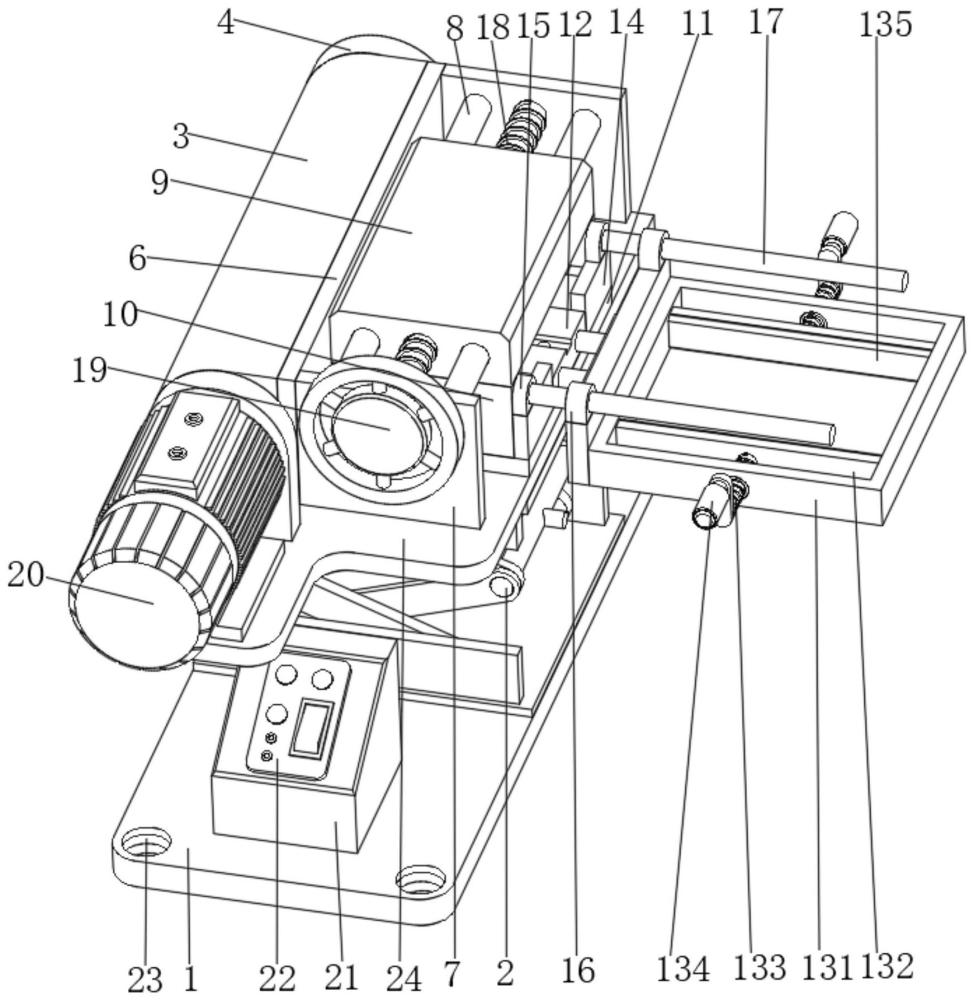

1.一種操控面板與電氣柜體裝配設備，其特征在于：包括底板(1)、支板(7)和快速安裝機構(13)；

2.根據權利要求1所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述快速安裝機構(13)包括裝配架(131)、裝配板(132)和橡膠摩擦墊(135)，所述裝配架(131)固定連接于雙軸氣缸(12)的伸縮端右端，裝配架(131)的內部滑動連接有前后對稱的裝配板(132)，裝配板(132)的相近面均固定連接有橡膠摩擦墊(135)。

3.根據權利要求2所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述快速安裝機構(13)還包括調節絲桿(133)，所述裝配架(131)的前后兩端均螺紋連接有調節絲桿(133)，調節絲桿(133)的相近端均與同側的裝配板(132)的外側面均固定連接。

4.根據權利要求3所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述快速安裝機構(13)還包括搖動把手(134)，所述調節絲桿(133)的相背離端均固定連接有搖動把手(134)。

5.根據權利要求1所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述支板(7)的相近面中部轉動連接有絲桿(18)，絲桿(18)的外表面與連接架(9)的內部螺紋連接，絲桿(18)的前端貫穿支板(7)的前側面，絲桿(18)的前端均固定連接有轉盤(19)。

6.根據權利要求2所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述支架(11)的上表面右端固定連接有前后對稱的安裝支板(14)，安裝支板(14)的上表面相背離端均固定連接有輔助支架(15)，裝配架(131)的上表面左端固定連接有前后對稱的滑動連接架(16)，輔助支架(15)的右側面均固定連接有輔助滑柱(17)，輔助滑柱(17)的外表面均與同側的滑動連接架(16)的內部滑動連接。

7.根據權利要求1所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述底板(1)的上表面前端固定連接有安裝工作臺(21)，安裝工作臺(21)的前側面固定連接有控制開關(22)，控制開關(22)的輸入端與外部電源電連接。

8.根據權利要求7所述的一種操控面板與電氣柜體裝配設備，其特征在于：所述安裝板二(24)的上表面前端左側固定連接有電機(20)，電機(20)的輸出軸后端與轉動支撐柱(5)的前端固定連接，電機(20)的輸入端與控制開關(22)的輸出端電連接。

技術總結
本技術公開了一種操控面板與電氣柜體裝配設備，包括支撐板、支板和快速安裝機構；支撐板的上表面中部固定連接有升降架，升降架的上表面固定連接有安裝板二，安裝板二的上表面左端固定連接有前后對稱的支撐板，支撐板的相近面之間轉動連接有轉動支撐柱，轉動支撐柱的外表面固定連接有轉動支撐架，轉動支撐架的右側面固定連接有安裝板一，支撐板的上表面四角均開設有螺栓連接口；支板的前后對稱的固定連接于安裝板一的右側面，支板的相近面之間固定連接有左右對稱的滑柱。該操控面板與電氣柜體裝配設備，可以將電氣設備和操控面板安裝，并且可以進行多角度位置調節，適應復雜的安裝環境，提供輔助支撐，便于快速安裝。

技術研發人員：王海龍,李曉暉
受保護的技術使用者：江蘇恒凱電氣有限公司
技術研發日：20240506
技術公布日：2025/4/28
