一種單絲切割裝置的制作方法

文檔序號:41770585發布日期:2025-04-29 18:41閱讀:4來源:國知局
一種單絲切割裝置的制作方法

本技術屬于單絲切割裝置,尤其涉及一種單絲切割裝置。


背景技術:

1、單絲切割是指一種加工方法。它是在電火花穿孔、成形加工的基礎上發展起來的。是利用移動的(鉬絲、銅絲或者合金絲)作電極絲,靠電極絲和工件之間脈沖電火花放電,產生高溫使金屬熔化或汽化,形成切縫,從而切割出零件的加工方法。

2、例如公開號為cn213614529u的中國專利,公開了一種線切割裝置,涉及新型數控切割加工領域。所述裝置包括:機架;第一至第四導向定位裝置,設置在所述機架上;驅動臺,設置在所述機架上;張緊平臺,可移動地設置在所述驅動臺上;直線電機,設置在所述驅動臺上,用于驅動所述張緊平臺往復運動;切割線,繞過所述第一至第四導向定位裝置,所述切割線的兩端可調節地固定在所述張緊平臺上。所述裝置可精準地控制壓坯的切割進程、大幅提高切割加工的合格率。

3、上述專利存在以下問題:

4、該專利在使用時存在著一些缺點,如:上述設備在進行切割時會產生廢氣,工人長期吸入廢氣可能威脅工人生命安全,同時,如果工件在切割時未夾緊,可能會導致工件的切割精度下降,需要對工件重新加工,浪費材料且浪費時間。鑒于此,我們提出一種單絲切割裝置。


技術實現思路

1、本實用新型的目的在于提供一種單絲切割裝置,以解決上述背景技術中提出的問題。

2、有鑒于此,本實用新型提供一種單絲切割裝置,包括:

3、單絲切割設備,所述單絲切割設備上固定安裝有切割箱,所述單絲切割設備上且位于切割箱的外側滑動安裝有u型密封殼,所述u型密封殼的后側固定安裝有過濾網,且u型密封殼的前側對稱固定安裝有負壓風機,所述u型密封殼上且位于兩個負壓風機的前側固定安裝有風道,所述風道內固定安裝有過濾箱,所述過濾箱內設置有活性炭;

4、升降組件,所述升降組件位于單絲切割設備內,并用于驅動u型密封殼上升或下降;

5、兩個滑動框,兩個所述滑動框?qū)ΨQ滑動安裝在切割箱內,所述切割箱內且位于兩個滑動框之間滑動安裝有限位板,所述限位板的底部對稱固定安裝有矩形條,所述矩形條上滑動安裝有滑動塊,所述矩形條上套設有彈簧,且矩形條的一端延伸至滑動框內,所述矩形條與滑動框滑動連接;

6、驅動組件,所述驅動組件位于單絲切割設備內,并用于驅動兩個滑動框相互靠近和限位板滑動。

7、在本技術方案中,當需要對工件進行固定時,首先將工件放入切割箱內,通過設置的驅動組件,可以使兩個滑動框會擠壓兩個滑動塊在矩形條上滑動并相互靠近,且兩個矩形條會分別在兩個滑動框內滑動,同時兩個彈簧受到擠壓收縮,當兩個滑動框?qū)⒐ぜ那昂髢蓚?cè)夾持住時,通過設置的驅動組件,可以帶動限位板滑動,這時限位板推動工件滑動,這時工件的左右兩側也會被固定住,工件的四周均被固定住可以使工件在切割時不會晃動;

8、當需要對工件進行切割時,通過設置的升降組件,可以帶動風道向下滑動,風道帶動u型密封殼向下滑動,當u型密封殼位移至合適的位置時,可以將切割箱內部密封,接著啟動兩個負壓風機,兩個負壓風機將外界的風通過過濾網吸進切割箱內,再將切割箱內的風吹向過濾箱,廢氣被過濾箱內活性炭過濾,廢氣被凈化在排出裝置外,不會被人員直接吸進體內,保障了人員的生命健康,最后啟動單絲切割設備對工件進行切割。

9、在上述技術方案中,進一步的,所述升降組件包括:

10、動力腔,所述動力腔開設在單絲切割設備內且位于切割箱的一側,所述動力腔內固定安裝有電機,所述電機的輸出軸固定安裝有齒輪,所述電機的輸出軸與動力腔轉動連接,所述齒輪與動力腔轉動連接;

11、齒條,所述齒條固定安裝在切割箱的左側,且齒條位于齒輪的一側,所述齒條與齒輪嚙合,且齒條與單絲切割設備滑動連接。

12、在本技術方案中,當需要對工件進行固定時,首先將工件放入切割箱內,接著轉動轉盤并帶動雙向螺紋桿轉動,在螺紋的作用下,兩個滑動框在切割箱內滑動并相互靠近,兩個滑動框會擠壓兩個滑動塊在矩形條上滑動并相互靠近,且兩個矩形條會分別在兩個滑動框內滑動,同時兩個彈簧受到擠壓收縮,當兩個滑動框?qū)⒐ぜ那昂髢蓚?cè)夾持住時,啟動氣缸,氣缸的輸出軸向限位板的方向伸長,氣缸的輸出軸帶動限位板向遠離氣缸的方向滑動,這時限位板推動工件向切割箱遠離氣缸的方向滑動,這時工件的左右兩側也會被固定住,工件的四周均被固定住可以使工件在切割時不會晃動。

13、在上述技術方案中,進一步的,所述驅動組件包括:

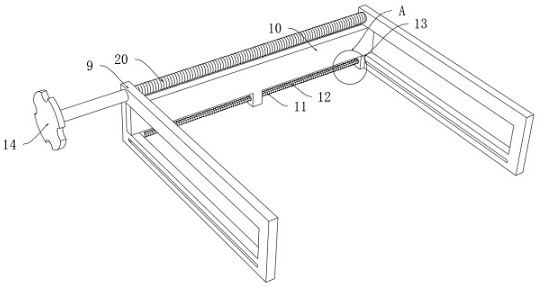

14、雙向螺紋桿,所述雙向螺紋桿轉動安裝在切割箱內,且雙向螺紋桿的一端貫穿兩個滑動框與切割箱的一側,所述雙向螺紋桿上設有兩端旋向相反的螺紋,且雙向螺紋桿與兩個滑動框螺紋連接,所述雙向螺紋桿的一端固定安裝有轉盤;

15、氣缸,所述氣缸固定安裝在單絲切割設備內,且氣缸的輸出軸貫穿單絲切割設備并與限位板固定連接,所述氣缸的輸出軸與單絲切割設備滑動連接。

16、在本技術方案中,當需要對工件進行固定時,首先將工件放入切割箱內,通過設置的驅動組件,可以使兩個滑動框在切割箱內滑動并相互靠近,兩個滑動框會擠壓兩個滑動塊滑動并相互靠近,同時兩個彈簧受到擠壓收縮,當兩個滑動框?qū)⒐ぜ那昂髢蓚?cè)夾持住時,通過設置的驅動組件,可以帶動限位板滑動,這時限位板推動工件滑動,這時工件的左右兩側也會被固定住,工件的四周均被固定住可以使工件在切割時不會晃動。

17、在上述技術方案中,進一步的,兩個所述滑動框均與限位板滑動連接。

18、在本技術方案中,確保兩個滑動框可以在限位板上滑動。

19、在上述技術方案中,進一步的,所述u型密封殼的右側固定安裝有玻璃。

20、在本技術方案中,通過設置的玻璃方便人員觀察u型密封殼內工件加工時的情況。

21、在上述技術方案中,進一步的,兩個所述彈簧的兩端分別與限位板以及兩個滑動塊緊密焊接。

22、在本技術方案中,確保結構穩定性。

23、本實用新型的有益效果是:

24、1.該單絲切割裝置,當需要對工件進行固定時,首先將工件放入切割箱內,通過設置的驅動組件,可以使兩個滑動框會擠壓兩個滑動塊在矩形條上滑動并相互靠近,且兩個矩形條會分別在兩個滑動框內滑動,同時兩個彈簧受到擠壓收縮,當兩個滑動框?qū)⒐ぜ那昂髢蓚?cè)夾持住時,通過設置的驅動組件,可以帶動限位板滑動,這時限位板推動工件滑動,這時工件的左右兩側也會被固定住,工件的四周均被固定住可以使工件在切割時不會晃動。

25、2.該單絲切割裝置,當需要對工件進行切割時,通過設置的升降組件,可以帶動風道向下滑動,風道帶動u型密封殼向下滑動,當u型密封殼位移至合適的位置時,可以將切割箱內部密封,接著啟動兩個負壓風機,兩個負壓風機將外界的風通過過濾網吸進切割箱內,再將切割箱內的風吹向過濾箱,廢氣被過濾箱內活性炭過濾,廢氣被凈化在排出裝置外,不會被人員直接吸進體內,保障了人員的生命健康,最后啟動單絲切割設備對工件進行切割。



技術特征:

1.一種單絲切割裝置,其特征在于,包括:

2.根據權利要求1所述的一種單絲切割裝置,其特征在于,所述升降組件包括:

3.根據權利要求1所述的一種單絲切割裝置,其特征在于,所述驅動組件包括:

4.根據權利要求1所述的一種單絲切割裝置,其特征在于,兩個所述滑動框(9)均與限位板(10)滑動連接。

5.根據權利要求1所述的一種單絲切割裝置,其特征在于,所述u型密封殼(3)的右側固定安裝有玻璃(4)。

6.根據權利要求1所述的一種單絲切割裝置,其特征在于,兩個所述彈簧(12)的兩端分別與限位板(10)以及兩個滑動塊(13)緊密焊接。


技術總結
本技術屬于單絲切割裝置技術領域,尤其涉及一種單絲切割裝置,包括:單絲切割設備,單絲切割設備上固定安裝有切割箱,單絲切割設備上且位于切割箱的外側滑動安裝有U型密封殼,U型密封殼的后側固定安裝有過濾網,且U型密封殼的前側對稱固定安裝有負壓風機,U型密封殼上且位于兩個負壓風機的前側固定安裝有風道,風道內固定安裝有過濾箱,過濾箱內設置有活性炭;升降組件,升降組件位于單絲切割設備內,本技術中整體裝置在使用時能夠?qū)⒐ぜ乃闹芄潭ㄗ。构ぜ诩庸r不會晃動,同時,廢氣被凈化在排出裝置外,不會被人員直接吸進體內,保障了人員的生命健康,最后啟動單絲切割設備對工件進行切割。

技術研發人員:顧旭輝,顧旭超
受保護的技術使用者:沈丘縣凱興絲網有限公司
技術研發日:20240418
技術公布日:2025/4/28
