本技術涉及鋁板焊接，具體為一種鋁制品拼接用對齊裝置。

背景技術：

1、鋁制品是采用鋁合金為主要原料加工而成的生活用品、工業用品的統稱，在日常生活中，為了制備較大的鋁制品，通常需要將多個鋁板進行拼接后焊接在一起，組成較大的配件，以此用配件進行組裝。

2、目前大多數鋁板都是在工作臺上直接拼到一起后進行焊接的，若是沒有完全對齊就焊接，會使得后續拼裝配件時會出現間隙，使得焊接的鋁板無法使用，進而需要重新拆分焊接，費時費力，降低了鋁板拼接的工作效率。

技術實現思路

1、本實用新型的目的在于提供一種鋁制品拼接用對齊裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋁制品拼接用對齊裝置，包括工作臺，所述工作臺底端固定連接有連接板，所述連接板底端活動設置有活動板，所述活動板底端轉動連接有兩個連桿，所述連接板底端且靠近一側位置處固定連接有滑桿，所述滑桿外表面滑動連接有兩個滑塊，兩個所述連桿另一端分別與兩個所述滑塊底端轉動連接，兩個所述滑塊底端均固定連接有調節桿，兩個所述調節桿一側均固定連接有四個連接柱，八個所述連接柱另一端分別固定連接有兩個對齊板，兩個所述對齊板底端與所述工作臺頂面相接觸，所述活動板有一側轉動連接有調節螺桿，所述調節螺桿外表面與所述工作臺底端螺紋連接。

3、作為本技術方案的進一步優選的，所述工作臺兩側活動設置有支架，所述支架頂端貫穿開始有方形通孔，所述方形通孔內部轉動連接有絲桿，所述絲桿一端貫穿所述方形通孔內部一側壁傳動連接有減速電機，所述方形通孔內部滑動連接有調節塊，所述調節塊內部與所述絲桿外表面嚙合，所述調節塊底端固定連接有電缸，所述電缸伸縮端固定連接有焊接頭，所述焊接頭頂端且靠近兩側邊緣位置處活動插接有兩個活動桿，四個所述活動桿底端分別固定連接有兩個抵壓板，四個所述活動桿外表面均套接有抵壓彈簧。

4、作為本技術方案的進一步優選的，四個所述活動桿頂端分別固定連接有兩個限制板，兩個所述限制板底端與所述焊接頭頂端相接觸，兩個所述抵壓板內部均轉動連接有多個滾輪。

5、作為本技術方案的進一步優選的，所述連接板底端且位于所述活動板兩側位置處固定連接有限位板，所述活動板兩端分別與兩個所述限位板內部滑動連接。

6、作為本技術方案的進一步優選的，所述工作臺頂端且位于兩側邊緣位置處固定連接有定位板，八個所述連接柱外表面分別與兩個所述定位板內部滑動連接。

7、作為本技術方案的進一步優選的，所述工作臺兩側開設有滑槽，所述支架內部兩側壁且靠近底端位置處固定連接有活動條，兩個所述活動條分別與兩個所述滑槽內部滑動連接。

8、作為本技術方案的進一步優選的，所述支架兩側且位于兩個所述活動條位置處貫穿開設有兩個螺紋通孔，兩個所述螺紋通孔內部均螺紋連接有固定螺桿。

9、本實用新型提供了一種鋁制品拼接用對齊裝置，具備以下有益效果：

10、(1)本實用新型通過轉動調節螺桿帶動活動板在兩個限位桿之間滑動，使得兩個連桿拖動滑桿上的滑塊進行收縮運動，使得兩個對齊板跟隨調節桿一同進行收縮運動，實現了對鋁板的夾緊對齊，使兩個待焊接的鋁板能夠實現準確的對齊，提高了鋁板焊接的準確性和成功率，間接性提高了鋁板拼接的工作效率，結構簡單，操作方便，且能夠對不同大小的鋁板進行拼接對齊，具有較高的實用性。

11、(2)本實用新型通過電缸伸長帶動焊接頭進行下移，在焊接頭下移的過程中，兩個抵壓板與鋁板相接觸，并在后續焊接頭移動過程中，抵壓彈簧收縮并對鋁板施加反作用力，使得兩個鋁板焊接位置處于平整狀態，有效地提高了焊縫的焊接質量。

技術特征：

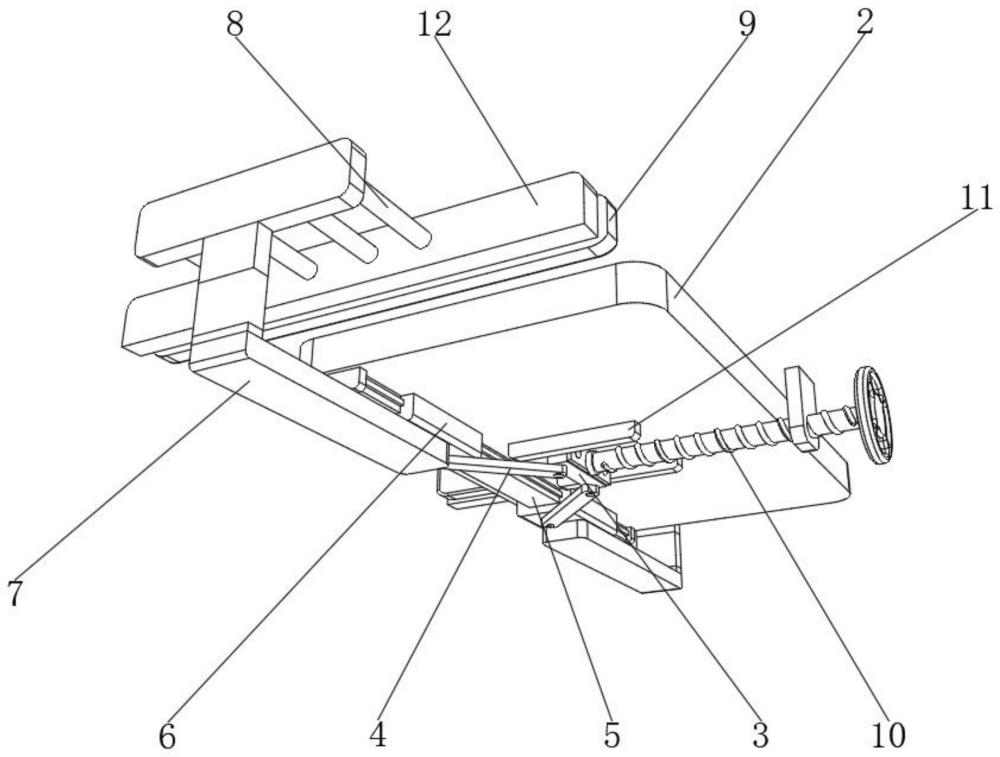

1.一種鋁制品拼接用對齊裝置，包括工作臺(1)，其特征在于：所述工作臺(1)底端固定連接有連接板(2)，所述連接板(2)底端活動設置有活動板(3)，所述活動板(3)底端轉動連接有兩個連桿(4)，所述連接板(2)底端且靠近一側位置處固定連接有滑桿(5)，所述滑桿(5)外表面滑動連接有兩個滑塊(6)，兩個所述連桿(4)另一端分別與兩個所述滑塊(6)底端轉動連接，兩個所述滑塊(6)底端均固定連接有調節桿(7)，兩個所述調節桿(7)一側均固定連接有四個連接柱(8)，八個所述連接柱(8)另一端分別固定連接有兩個對齊板(9)，兩個所述對齊板(9)底端與所述工作臺(1)頂面相接觸，所述活動板(3)有一側轉動連接有調節螺桿(10)，所述調節螺桿(10)外表面與所述工作臺(1)底端螺紋連接。

2.根據權利要求1所述的一種鋁制品拼接用對齊裝置，其特征在于：所述工作臺(1)兩側活動設置有支架(13)，所述支架(13)頂端貫穿開始有方形通孔(14)，所述方形通孔(14)內部轉動連接有絲桿(15)，所述絲桿(15)一端貫穿所述方形通孔(14)內部一側壁傳動連接有減速電機(16)，所述方形通孔(14)內部滑動連接有調節塊(17)，所述調節塊(17)內部與所述絲桿(15)外表面嚙合，所述調節塊(17)底端固定連接有電缸(18)，所述電缸(18)伸縮端固定連接有焊接頭(19)，所述焊接頭(19)頂端且靠近兩側邊緣位置處活動插接有兩個活動桿(20)，四個所述活動桿(20)底端分別固定連接有兩個抵壓板(22)，四個所述活動桿(20)外表面均套接有抵壓彈簧(21)。

3.根據權利要求2所述的一種鋁制品拼接用對齊裝置，其特征在于：四個所述活動桿(20)頂端分別固定連接有兩個限制板(23)，兩個所述限制板(23)底端與所述焊接頭(19)頂端相接觸，兩個所述抵壓板(22)內部均轉動連接有多個滾輪(24)。

4.根據權利要求1所述的一種鋁制品拼接用對齊裝置，其特征在于：所述連接板(2)底端且位于所述活動板(3)兩側位置處固定連接有限位板(11)，所述活動板(3)兩端分別與兩個所述限位板(11)內部滑動連接。

5.根據權利要求4所述的一種鋁制品拼接用對齊裝置，其特征在于：所述工作臺(1)頂端且位于兩側邊緣位置處固定連接有定位板(12)，八個所述連接柱(8)外表面分別與兩個所述定位板(12)內部滑動連接。

6.根據權利要求2所述的一種鋁制品拼接用對齊裝置，其特征在于：所述工作臺(1)兩側開設有滑槽(25)，所述支架(13)內部兩側壁且靠近底端位置處固定連接有活動條(26)，兩個所述活動條(26)分別與兩個所述滑槽(25)內部滑動連接。

7.根據權利要求6所述的一種鋁制品拼接用對齊裝置，其特征在于：所述支架(13)兩側且位于兩個所述活動條(26)位置處貫穿開設有兩個螺紋通孔(27)，兩個所述螺紋通孔(27)內部均螺紋連接有固定螺桿(28)。

技術總結
本技術公開了一種鋁制品拼接用對齊裝置，包括工作臺，所述工作臺底端固定連接有連接板，所述連接板底端活動設置有活動板，所述活動板底端轉動連接有兩個連桿，所述連接板底端且靠近一側位置處固定連接有滑桿，所述滑桿外表面滑動連接有兩個滑塊。本技術通過轉動調節螺桿帶動活動板在兩個限位桿之間滑動，使得兩個連桿拖動滑桿上的滑塊進行收縮運動，使得兩個對齊板跟隨調節桿一同進行收縮運動，實現了對鋁板的夾緊對齊，使兩個待焊接的鋁板能夠實現準確的對齊，提高了鋁板焊接的準確性和成功率，間接性提高了鋁板拼接的工作效率，結構簡單，操作方便，且能夠對不同大小的鋁板進行拼接對齊，具有較高的實用性。

技術研發人員：仝金領,仝彥超
受保護的技術使用者：長葛市鍇源裝飾材料有限公司
技術研發日：20240417
技術公布日：2025/4/28
