本技術涉及通用設備制造，具體為一種通用設備制造用下料裝置。

背景技術：

1、通用設備是國民經濟各部門用于制造和維修所需物質技術裝備的各種生產設備稱為通用設備。例如金屬切削機床和鍛壓設備，它們不但是創造國民經濟物質技術裝備的機械工業的主要生產設備，也是國民經濟各物質生產部門為維護修配其生產技術裝備所必需擁有的技術后方設備。通用設備在制造過程中，需要很多通用的零部件進行設備的安裝。

2、申請號:cn202120867616.4“一種通用設備制造用下料裝置”，本實用新型在使用時，加工結構的設置，可對置于下料柱上的各需要加工的物料進行加工處理；下料結構的設置，可在物料加工完成后，進行翻轉，并將電磁鐵斷電，從而使物料落至傳送帶上或接料殼體內；配重圓盤的設置，可在下料柱翻轉時進行滑動，從而穩固下料柱整體；安裝座的設置，可便于更換刀頭，可為鉆頭、銑刀等；滑輪和滑槽的設置，可便于配重圓盤的滑動。

3、但上述通用設備制造用下料裝置在使用時，電機一停止后，下料柱容易出現繞轉軸發生發生小幅度的轉動，進而帶動物料發生小幅度的晃動，影響物料的加工精度。

技術實現思路

1、本實用新型的目的在于提供一種通用設備制造用下料裝置，避免了物料在晃動，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種通用設備制造用下料裝置，包括用于承載物料的承載組件，所述承載組件的一側設有用于帶動承載組件翻轉的傳動組件，所述承載組件的底部設有用于對物料進行傳送運輸的輸送組件；

3、其中，所述承載組件包括：支撐板，所述支撐板的內部轉動套接于轉軸的外部，所述轉軸的一端固定連接于載物塊的一側，所述載物塊的一側還固定連接于限位桿的一端，所述限位桿的外部滑動插接于限位孔的內部，所述限位孔設于所述支撐板靠近載物塊的一側。

4、優選的，所述載物塊的頂部開設有物料限位槽，所述物料限位槽的槽底固定安裝有電磁鐵。

5、優選的，所述轉軸的外部固定連接于限位板的內圈，所述轉軸的外部還滑動插接于彈簧和墊片的內圈，所述墊片位于所述彈簧和支撐板之間，所述彈簧位于所述墊片和限位板之間。

6、優選的，所述限位桿的端部呈便于插入限位孔的球面，所述限位孔呈方便限位桿插入的敞口狀。

7、優選的，所述傳動組件包括：驅動電機，所述驅動電機的輸出軸通過聯軸器連接于所述轉軸的一端，所述驅動電機的外部固定連接于電動推桿的輸出端。

8、優選的，所述電動推桿的外部固定連接于u形架的一端，所述u形架的另一端固定連接于所述支撐板的側部。

9、優選的，所述u形架的兩側開設有條形通槽，所述條形通槽的槽壁滑動連接于滑塊的外部，所述滑塊的側部固定連接于所述驅動電機的兩側。

10、優選的，所述輸送組件包括：傳送帶，所述傳送帶的底部安裝于工作臺的頂部，所述工作臺的頂部還固定連接于所述支撐板的底部，所述工作臺的側部安裝有控制箱，所述控制箱與所述電磁鐵電性連接。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中的載物塊與支撐板通過轉軸轉動連接于，由于載物塊的側部固定連接有限位桿，且限位桿插接在支撐板側部的限位孔內，進而使得載物塊無法轉動，進而避免了物料在加工過程中晃動，保障了物料的加工精度。

技術特征：

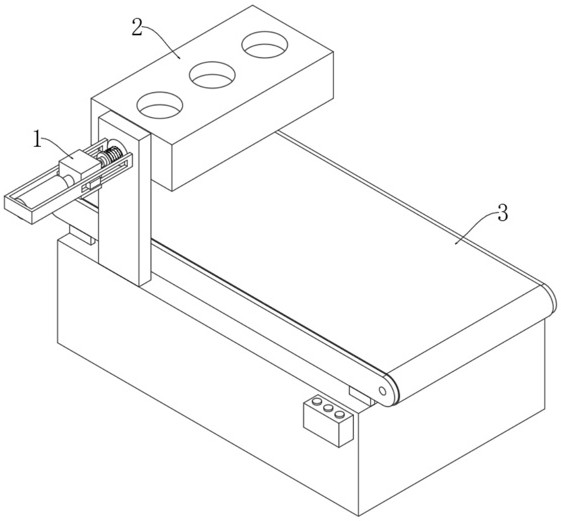

1.一種通用設備制造用下料裝置，其特征在于，包括用于承載物料的承載組件（2），所述承載組件（2）的一側設有用于帶動承載組件（2）翻轉的傳動組件（1），所述承載組件（2）的底部設有用于對物料進行傳送運輸的輸送組件（3）；

2.根據權利要求1所述的一種通用設備制造用下料裝置，其特征在于：所述載物塊（26）的頂部開設有物料限位槽（29），所述物料限位槽（29）的槽底固定安裝有電磁鐵（28）。

3.根據權利要求1所述的一種通用設備制造用下料裝置，其特征在于：所述轉軸（23）的外部固定連接于限位板（21）的內圈，所述轉軸（23）的外部還滑動插接于彈簧（22）和墊片（24）的內圈，所述墊片（24）位于所述彈簧（22）和支撐板（25）之間，所述彈簧（22）位于所述墊片（24）和限位板（21）之間。

4.根據權利要求1所述的一種通用設備制造用下料裝置，其特征在于：所述限位桿（27）的端部呈便于插入限位孔（210）的球面，所述限位孔（210）呈方便限位桿（27）插入的敞口狀。

5.根據權利要求1所述的一種通用設備制造用下料裝置，其特征在于：所述傳動組件（1）包括：驅動電機（12），所述驅動電機（12）的輸出軸通過聯軸器連接于所述轉軸（23）的一端，所述驅動電機（12）的外部固定連接于電動推桿（11）的輸出端。

6.根據權利要求5所述的一種通用設備制造用下料裝置，其特征在于：所述電動推桿（11）的外部固定連接于u形架（13）的一端，所述u形架（13）的另一端固定連接于所述支撐板（25）的側部。

7.根據權利要求6所述的一種通用設備制造用下料裝置，其特征在于：所述u形架（13）的兩側開設有條形通槽（14），所述條形通槽（14）的槽壁滑動連接于滑塊（15）的外部，所述滑塊（15）的側部固定連接于所述驅動電機（12）的兩側。

8.根據權利要求2所述的一種通用設備制造用下料裝置，其特征在于：所述輸送組件（3）包括：傳送帶（31），所述傳送帶（31）的底部安裝于工作臺（32）的頂部，所述工作臺（32）的頂部還固定連接于所述支撐板（25）的底部，所述工作臺（32）的側部安裝有控制箱（33），所述控制箱（33）與所述電磁鐵（28）電性連接。

技術總結
本技術涉及通用設備制造技術領域，具體為一種通用設備制造用下料裝置，包括用于承載物料的承載組件，所述承載組件的一側設有用于帶動承載組件翻轉的傳動組件；所述承載組件包括：支撐板，所述支撐板的內部轉動套接于轉軸的外部，所述轉軸的一端固定連接于載物塊的一側，所述載物塊的一側還固定連接于限位桿的一端，所述限位桿的外部滑動插接于限位孔的內部，所述限位孔設于所述支撐板靠近載物塊的一側；本技術中的載物塊與支撐板通過轉軸轉動連接于，由于載物塊的側部固定連接有限位桿，且限位桿插接在支撐板側部的限位孔內，進而使得載物塊無法轉動，進而避免了物料在加工過程中晃動，保障了物料的加工精度。
