本技術涉及線纜，具體為一種避免晃動的線纜切割支架。

背景技術：

1、線纜是用于傳輸信號的工具，在通信、電力和信息等行業運用廣泛，線纜在加工后需要按照統一的長度進行切割，以便安裝和使用，市場上的線纜切割支架多種多樣，但仍存在一些缺點；

2、如切割刀在切割作業進行中線纜容易產生晃動，高精度線纜會造成切割誤差，且不方便定位切割位置，容易偏移，因此，我們提出一種避免晃動的線纜切割支架，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種避免晃動的線纜切割支架，以解決上述背景技術提出的目前的線纜切割支架上切割刀在切割作業進行中線纜容易產生晃動，高精度線纜會造成切割誤差，且不方便定位切割位置，容易偏移的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種避免晃動的線纜切割支架，包括：

3、底座，所述底座安裝在設備上，且底座上放置有線纜本體；

4、還包括：

5、第一支撐框，所述第一支撐框固定在底座上，且第一支撐框的內部設置有第一夾持機構，其中包括第一調節桿、第一調節塊和第一傳送輥；

6、支撐架，所述支撐架焊接在底座上，且支撐架的內部設置有切割定位機構，其中包括支撐桿、限位板和激光筆。

7、優選的，所述第一支撐框的內部轉動連接有第一調節桿，且第一調節桿的外側螺紋連接有第一調節塊，并且第一調節塊和第一支撐框卡槽連接，所述第一調節塊的上方轉動連接有第一傳送輥。

8、優選的，所述第一調節塊在第一調節桿上前后對稱分布，并且第一調節桿前后兩端的螺紋方向相反。

9、優選的，所述第一支撐框的右側設置有第二支撐框，且第二支撐框和第一支撐框相互垂直分布，所述第二支撐框焊接在底座上。

10、優選的，所述第二支撐框的內部轉動連接有第二調節桿，且第二調節桿的外側螺紋連接有第二調節塊，并且第二調節塊的后側轉動連接有第二傳送輥；

11、所述第二調節塊在第二調節桿外側上下對稱分布，且第二調節桿上下兩端的螺紋方向相反。

12、優選的，所述支撐架的內部滑動連接有支撐桿，且支撐桿的上端安裝有激光筆；

13、所述支撐桿的右側緊密貼合有橡膠板，且橡膠板的右側固定有限位板，并且限位板的右側呈傾斜設置，所述限位板的上方安裝有把手。

14、與現有技術相比，本實用新型的有益效果是：該避免晃動的線纜切割支架，能夠在切割時有效限位線纜的兩端，避免切割刀在切割作業進行中線纜產生晃動，保護高精度線纜，且方便定位切割位置，避免偏移，并且能夠根據不同線纜的尺寸對定位機構進行調節；

15、1.設置有第一傳送輥、第二傳送輥和第一支撐框，通過前后對稱分布的第一傳送輥在第一調節塊上轉動，上下對稱設置的第二傳送輥在第二調節塊上轉動，第一傳送輥和第二傳送輥相互垂直設置，能夠在切割時有效限位線纜的兩端，避免切割刀在切割作業進行中線纜產生晃動，保護高精度線纜；

16、2.設置有第一調節桿、第一調節塊和第二調節桿，通過第一調節桿和前后螺紋方向相反的第一調節塊螺紋連接，上下螺紋方向相反的第二調節桿和第二調節塊螺紋連接，轉動第一調節桿和第二調節桿，能夠根據線纜的尺寸對第一傳送輥和第二傳送輥之間的距離進行調節；

17、3.設置有激光筆、限位板和支撐桿，通過前后對稱分布的激光筆方便定位切割位置，避免偏移，支撐桿滑動連接在支撐架內，支撐桿右側緊密貼合有橡膠板，橡膠板和支撐桿緊密貼合，拉動限位板即可調節支撐桿的高度，能夠根據不同線纜的尺寸對定位機構進行調節。

技術特征：

1.一種避免晃動的線纜切割支架，包括：

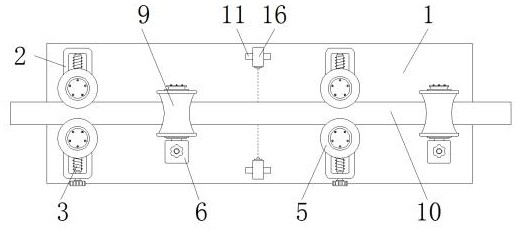

2.根據權利要求1所述的一種避免晃動的線纜切割支架，其特征在于：所述第一支撐框（2）的內部轉動連接有第一調節桿（3），且第一調節桿（3）的外側螺紋連接有第一調節塊（4），并且第一調節塊（4）和第一支撐框（2）卡槽連接，所述第一調節塊（4）的上方轉動連接有第一傳送輥（5）。

3.根據權利要求2所述的一種避免晃動的線纜切割支架，其特征在于：所述第一調節塊（4）在第一調節桿（3）上前后對稱分布，并且第一調節桿（3）前后兩端的螺紋方向相反。

4.根據權利要求1所述的一種避免晃動的線纜切割支架，其特征在于：所述第一支撐框（2）的右側設置有第二支撐框（6），且第二支撐框（6）和第一支撐框（2）相互垂直分布，所述第二支撐框（6）焊接在底座（1）上。

5.根據權利要求4所述的一種避免晃動的線纜切割支架，其特征在于：所述第二支撐框（6）的內部轉動連接有第二調節桿（7），且第二調節桿（7）的外側螺紋連接有第二調節塊（8），并且第二調節塊（8）的后側轉動連接有第二傳送輥（9）；

6.根據權利要求1所述的一種避免晃動的線纜切割支架，其特征在于：所述支撐架（11）的內部滑動連接有支撐桿（12），且支撐桿（12）的上端安裝有激光筆（16）；

技術總結
本技術公開了一種避免晃動的線纜切割支架，包括：底座、第一支撐框和支撐架，所述底座安裝在設備上，且底座上放置有線纜本體；所述第一支撐框固定在底座上，且第一支撐框的內部設置有第一夾持機構，其中包括第一調節桿、第一調節塊和第一傳送輥；所述支撐架焊接在底座上，且支撐架的內部設置有切割定位機構，其中包括支撐桿、限位板和激光筆。所述第一支撐框的內部轉動連接有第一調節桿，且第一調節桿的外側螺紋連接有第一調節塊。該避免晃動的線纜切割支架，能夠在切割時有效限位線纜的兩端，避免切割刀在切割作業進行中線纜產生晃動，保護高精度線纜，且方便定位切割位置，避免偏移，并且能夠根據不同線纜的尺寸對定位機構進行調節。

技術研發人員：趙潔
受保護的技術使用者：山東專海信息科技有限公司
技術研發日：20240529
技術公布日：2025/4/28
