本技術涉及鋁型材領域，更具體地說，它涉及一種鋁型材用倒角機。

背景技術：

1、鋁型材加工行業中一般需要對鋁型材進行打孔、攻絲、倒角等加工操作，目前一般通過人工將鋁型材放置在打孔設備上進行打孔，打完孔后，將鋁型材由人工將鋁型材放入攻絲機后進行攻絲，攻絲后，將鋁型材由人工將鋁型材放入倒角設備進行倒角處理，現有的倒角設備整體體積龐大，占用空間大，且倒角設備成本較大因此通常數量較少，故倒角效率也較低，因此需要進行改進。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種鋁型材用倒角機，其整體體積小，占用空間小，生產成本較低，能夠大大的提升鋁型材倒角效率。

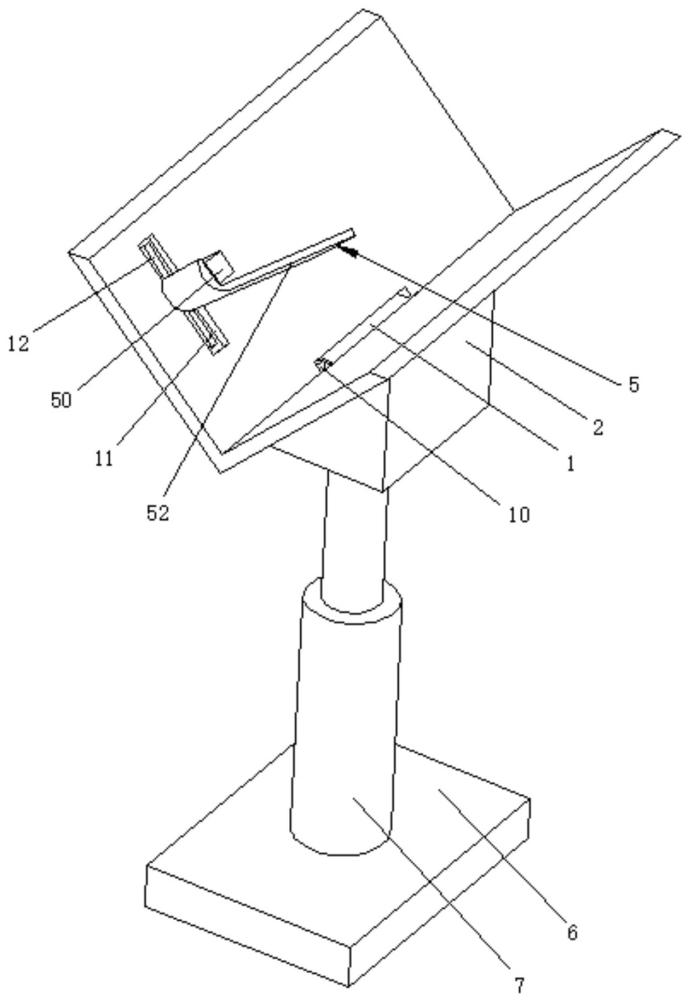

2、為實現上述目的，本實用新型提供了如下技術方案：一種鋁型材用倒角機，包括v形置料板、安裝座、驅動電機、倒角刀盤和壓料件，所述v形置料板呈直角狀設置，所述安裝座固定于v形置料板的正下方，在所述v形置料板底部設置有與安裝座連通設置的通槽，所述驅動電機呈豎直安裝于安裝座內，所述倒角刀盤固定于驅動電機的輸出軸上，且所述倒角刀盤的部分盤身通過通槽延伸至v形置料板內，所述壓料件包括調節方桿、調節螺栓和彈性弧片，在所述v形置料板的一側設置有滑動槽，所述調節方桿的一端滑動配合設置于滑動槽內可朝向v形置料板底部來回滑動，所述彈性弧片的一端固定于調節方桿上，另一端向下朝向v形置料板底部傾斜延伸設置，在所述滑動槽內設置有沿滑動槽長度方向設置的條形通槽，所述調節螺栓的一端穿設過條形通槽與調節方桿一端呈螺紋配合固定。

3、本實用新型進一步設置為：所述安裝座上設置有v形槽，所述v形置料板的底部固定于v形槽上。

4、本實用新型進一步設置為：還包括有底座以及固定在底座上的液壓伸縮桿，?所述液壓伸縮桿的端部固定于安裝座的底部。

5、通過采用上述技術方案，本實用的倒角機其整體體積小，占用空間小，生產成本較低，能夠大大的提升鋁型材倒角效率。

技術特征：

1.一種鋁型材用倒角機，其特征在于：包括v形置料板、安裝座、驅動電機、倒角刀盤和壓料件，所述v形置料板呈直角狀設置，所述安裝座固定于v形置料板的正下方，在所述v形置料板底部設置有與安裝座連通設置的通槽，所述驅動電機呈豎直安裝于安裝座內，所述倒角刀盤固定于驅動電機的輸出軸上，且所述倒角刀盤的部分盤身通過通槽延伸至v形置料板內，所述壓料件包括調節方桿、調節螺栓和彈性弧片，在所述v形置料板的一側設置有滑動槽，所述調節方桿的一端滑動配合設置于滑動槽內可朝向v形置料板底部來回滑動，所述彈性弧片的一端固定于調節方桿上，另一端向下朝向v形置料板底部傾斜延伸設置，在所述滑動槽內設置有沿滑動槽長度方向設置的條形通槽，所述調節螺栓的一端穿設過條形通槽與調節方桿一端呈螺紋配合固定。

2.根據權利要求1所述的一種鋁型材用倒角機，其特征在于：所述安裝座上設置有v形槽，所述v形置料板的底部固定于v形槽上。

3.根據權利要求1所述的一種鋁型材用倒角機，其特征在于：還包括有底座以及固定在底座上的液壓伸縮桿，?所述液壓伸縮桿的端部固定于安裝座的底部。

技術總結
本技術公開了一種鋁型材用倒角機，包括V形置料板、安裝座、驅動電機、倒角刀盤和壓料件，V形置料板呈直角狀設置，安裝座固定于V形置料板的正下方，在V形置料板底部設置有通槽，驅動電機安裝于安裝座內，倒角刀盤固定于驅動電機的輸出軸上，且倒角刀盤的部分盤身通過通槽延伸至V形置料板內，壓料件包括調節方桿、調節螺栓和彈性弧片，調節方桿的一端滑動配合設置于滑動槽內可朝向V形置料板底部來回滑動，彈性弧片的一端固定于調節方桿上，在滑動槽內設置有條形通槽，調節螺栓的一端穿設過條形通槽與調節方桿一端呈螺紋配合固定。本實用的倒角機其整體體積小，占用空間小，生產成本較低，能夠大大的提升鋁型材倒角效率。

技術研發人員：吳競標
受保護的技術使用者：深圳市圳佳鋁業有限公司
技術研發日：20240529
技術公布日：2025/4/28
