本技術涉及步進電機固定,具體為一種新型步進電機的固定座。
背景技術:
1、步進電機是一種將電脈沖信號轉換成相應角位移或線位移的電動機,在電機制造領域,傳統步進電機包括座本體,電機與絲桿連接時,往往會遇到的同心問題,同時由于電機的體積較大,使用過程中電機會產生很大的噪聲,噪聲無法得到抑制,需要一個固定效果好的固定座對步進電機進行固定,使其減少晃動與噪聲。
2、在現有專利公告號為cn210074922u中公開了步進電機的機座,包括盒體,盒體呈中空結構,盒體的前端設有小圓孔,盒體的后端設有大圓孔,所述小圓孔的上端設有擋板一,所述大圓孔的上端設有擋板二,此固定座通過在電機前端設置擋板,通過擋板以及固定座的固定減少電機的噪聲,但本身固定結構并不牢固,至少通過擋板進行單一固定,晃動問題還是無法解決,需要進行一些改進。
3、因此,設計實用性強和固定效果好的一種新型步進電機的固定座是很有必要的。
技術實現思路
1、本實用新型的目的在于提供一種新型步進電機的固定座,以解決上述背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種新型步進電機的固定座,包括底盤,所述底盤表面外環旋轉連接有冠齒輪,所述底盤一側固定連接有固定板,所述固定板其中兩側固定連接有套筒一,所述套筒一內部旋轉連接有螺桿一,所述螺桿一貫通固定板,所述螺桿一一側固定連接有齒輪一,所述齒輪一與套筒一表面旋轉連接,所述齒輪一與冠齒輪嚙合連接,所述螺桿一表面螺紋連接有頂板一,所述底盤一側固定連接有一對導向塊一,所述頂板一與導向塊一滑動連接,所述兩個螺桿一表面螺紋旋向與頂板一位移方向適配,所述固定板其中兩側固定連接有套筒二,所述套筒二內部旋轉連接有螺桿二,所述螺桿二貫通固定板,所述螺桿二表面固定連接有齒輪二,所述齒輪二與冠齒輪嚙合連接,所述齒輪二與套筒二表面旋轉連接,所述螺桿二表面螺紋連接有頂板二,所述底盤表面固定連接有導向塊二,所述頂板二與導向塊二表面滑動連接,所述兩個螺桿二表面螺紋旋向與頂板二位移方向適配,所述底盤一側表面設置有步進電機,所述步進電機被頂板一與頂板二固定,所述固定板一側設置有輔助固定組件,所述底盤內部螺紋連接有鎖緊螺釘,所述鎖緊螺釘螺帽與底盤和冠齒輪一側同時接觸。
3、根據上述技術方案,所述輔助固定組件包括有固定座,所述固定座與固定板固定連接,所述固定座內部螺紋連接有螺桿三,所述螺桿三一側設置有頂塊,所述頂塊與步進電機表面凹槽適配。
4、根據上述技術方案,所述固定板內壁固定連接有若干對稱的支撐桿。
5、根據上述技術方案,所述固定板內壁固定連接有若干對稱的支撐桿。
6、與現有技術相比,本實用新型所達到的有益效果是:
7、(1)通過設置有齒輪與螺桿組件,旋轉冠齒輪,冠齒輪與兩個齒輪一嚙合,齒輪一跟隨冠齒輪旋轉,兩個齒輪一都與套筒一表面旋轉連接,齒輪一旋轉帶動一側固定的螺桿一在套筒一內部旋轉,由于螺桿一在原處旋轉,且表面螺紋連接有頂板一,兩根螺桿一的表面螺紋旋向與頂板一位移方向適配,通過螺紋連接將頂板一位移向彼此靠近,由于底盤表面固定連接有導向塊一,頂板一與導向塊一表面滑動連接,所以頂板一會對步進電機的兩側表面進行夾住固定,同理,齒輪二也跟隨冠齒輪旋轉,螺桿二的表面螺紋旋向也與頂板二的位移方向適配,頂板二與導向塊二滑動連接,通過頂板二與螺桿二的螺紋連接,螺桿二原處旋轉,使頂板二擠壓步進電機進行固定,四塊頂板與步進電機的對應表面距離相同,通過螺桿的旋轉能同步抵住步進電機的表面,此時旋轉鎖緊螺釘,鎖緊螺釘與底盤內部螺紋連接,鎖緊螺釘向底盤內部位移,鎖緊螺釘螺帽壓住底盤與冠齒輪一側表面,使冠齒輪停止旋轉,對步進電機完成固定,固定住步進電機可以減少其抖動,并且減少電機發出的噪音。
8、(2)通過設置有輔助固定組件,旋轉固定座內部螺紋連接的螺桿三,螺桿三向固定座內部位移,而螺桿三一側固定的半球形頂塊抵住步進電機的表面凹槽,由于螺紋自鎖性,頂塊位置固定,頂板固定步進電機偏底部,而頂塊固定步進電機的中部,并且與頂板相互配合,從八個方向固定,使固定效果更好。

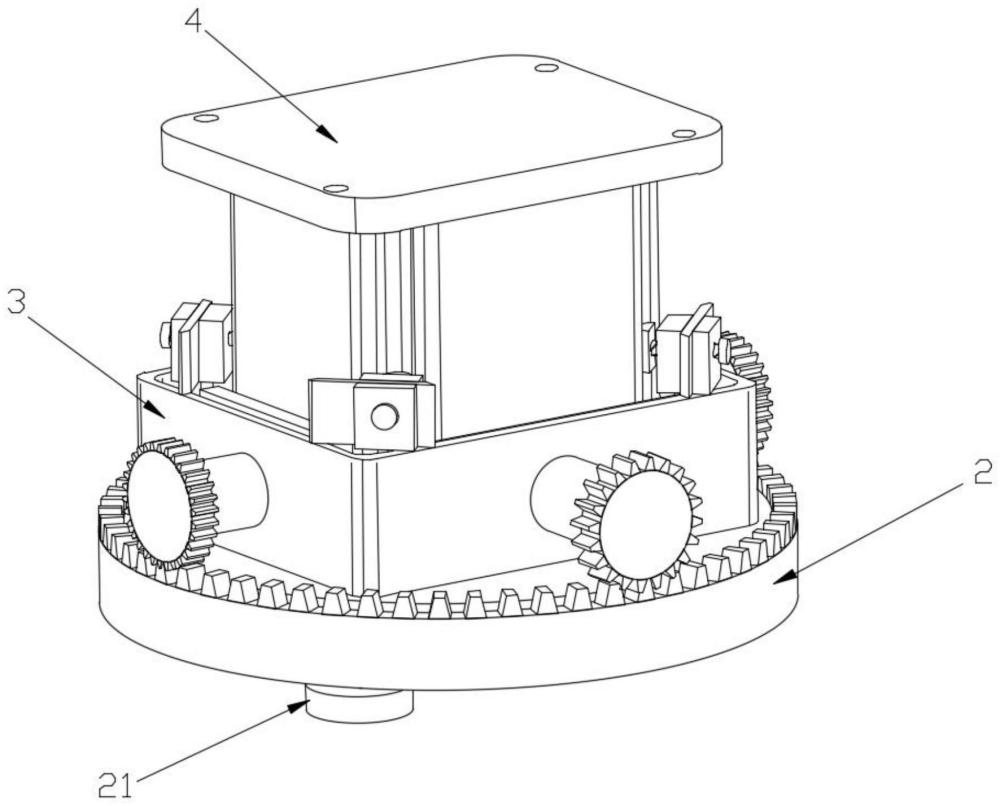

1.一種新型步進電機的固定座,包括底盤(1),其特征在于:所述底盤(1)表面外環旋轉連接有冠齒輪(2),所述底盤(1)一側固定連接有固定板(3),所述固定板(3)其中兩側固定連接有套筒一(5),所述套筒一(5)內部旋轉連接有螺桿一(7),所述螺桿一(7)貫通固定板(3),所述螺桿一(7)一側固定連接有齒輪一(6),所述齒輪一(6)與套筒一(5)表面旋轉連接,所述齒輪一(6)與冠齒輪(2)嚙合連接,所述螺桿一(7)表面螺紋連接有頂板一(11),所述底盤(1)一側固定連接有一對導向塊一(18),所述頂板一(11)與導向塊一(18)滑動連接,所述兩個螺桿一(7)表面螺紋旋向與頂板一(11)位移方向適配,所述固定板(3)其中兩側固定連接有套筒二(13),所述套筒二(13)內部旋轉連接有螺桿二(15),所述螺桿二(15)貫通固定板(3),所述螺桿二(15)表面固定連接有齒輪二(14),所述齒輪二(14)與冠齒輪(2)嚙合連接,所述齒輪二(14)與套筒二(13)表面旋轉連接,所述螺桿二(15)表面螺紋連接有頂板二(17),所述底盤(1)表面固定連接有導向塊二(19),所述頂板二(17)與導向塊二(19)表面滑動連接,所述兩個螺桿二(15)表面螺紋旋向與頂板二(17)位移方向適配,所述底盤(1)一側表面設置有步進電機(4),所述步進電機(4)被頂板一(11)與頂板二(17)固定,所述固定板(3)一側設置有輔助固定組件,所述底盤(1)內部螺紋連接有鎖緊螺釘(21),所述鎖緊螺釘(21)螺帽與底盤(1)和冠齒輪(2)一側同時接觸。
2.根據權利要求1所述的一種新型步進電機的固定座,其特征在于:所述輔助固定組件包括有固定座(8),所述固定座(8)與固定板(3)固定連接,所述固定座(8)內部螺紋連接有螺桿三(9),所述螺桿三(9)一側設置有頂塊(10),所述頂塊(10)與步進電機(4)表面凹槽適配。
3.根據權利要求1所述的一種新型步進電機的固定座,其特征在于:所述固定板(3)內壁固定連接有若干對稱的支撐桿(16)。
4.根據權利要求1所述的一種新型步進電機的固定座,其特征在于:所述頂板一(11)一側固定連接有保護板一(12),所述頂板二(17)一側固定連接有保護板二(20)。
