本技術屬于刀具設備，尤其涉及一種整體快換式反刮刀具。

背景技術：

1、在加工一些大型殼體、框架類的零部件時，需要加工一些反向的沉孔。目前，反刮刀具種類較多，刀具與刀桿配合采用螺釘與槽口緊定配合，不便于刀具快換。液壓式鎖緊刀桿成本較高，對直徑尺寸較大的反孔加工困難；機夾式刀片面對大尺寸反孔加工磨損較快，刀片尺寸增大后剛度和強度下降，導致反刮加工刀片磨損大。因此，需要一種可以整體快換的反刮刀具。

2、如公開號cn220805737u的中國專利，公開了了一種快換反刮刀具，包括快換反刮刀桿以及快換反刮刀盤，快換反刮刀桿設置有用于快速拆裝快換反刮刀盤的裝刀桿段，裝刀桿段外側壁設置有兩個互相平行的一級限位切面以及兩個相互平行的二級限位切面，一級限位切面與二級限位切面相交且呈銳角設置，快換反刮刀盤設置限位腰孔，快換反刮刀盤在安裝時首先通過限位腰孔與兩個一級限位切面配合定位進入裝刀桿段，然后在到達二級限位切面位置時通過旋轉快換反刮刀桿，使得限位腰孔的內側壁與二級限位切面貼合，這樣快換反刮刀盤就能夠快速安裝到快換反刮刀桿上，同時快換反刮刀桿還設置有支撐桿段，避免由于快換反刮刀桿過長導致的運行不穩定。但該專利在快換反刮刀盤和刀桿的連接處，機械結構較復雜，使用多個限位臺階，損壞時難以維修，成本較高；且使用多個限位臺階的穩定性不足，容易發生磨損；刀桿突出刀盤一截，會限制刀具的使用場景。

技術實現思路

1、為解決上述技術問題，本實用新型提供了一種整體快換式反刮刀具。

2、本實用新型通過以下技術方案得以實現。

3、本實用新型提供的一種整體快換式反刮刀具，包括刀桿、刀柄、一體刀片和固定銷；所述刀柄連接刀桿，所述一體刀片連接刀柄，所述固定銷分別連接刀桿和刀柄。

4、優選地，所述刀桿一端設置有連接段，所述刀桿通過連接段連接刀柄。

5、優選地，所述連接段上設置有倒角，所述連接段的長度小于等于刀柄的長度。

6、優選地，所述刀桿上設置有凹槽，所述凹槽連接固定銷。

7、優選地，所述刀桿上設置有缺口，所述缺口連接凹槽。

8、優選地，所述刀柄上設置有銷孔，所述銷孔連接固定銷。

9、優選地，所述固定銷連接凹槽，所述固定銷過盈裝配在銷孔里。

10、優選地，所述刀柄通過焊接鑲嵌一體刀片，所述一體刀片的刀口方向朝著刀桿。

11、優選地，所述刀柄一端連接刀桿，另一端連接一體刀片。

12、優選地，所述刀柄為一體化空心圓柱結構，所述刀桿為一體化圓柱結構。

13、本實用新型的有益效果在于：

14、1、在刀桿上設置凹槽和缺口，在刀柄上設置銷孔，將刀桿插入刀柄中，通過固定銷將刀桿和刀柄固定，實現了快換式反刮刀具，使得加工反向沉孔效率大大提高。

15、2、刀桿和刀柄一體化設計，增強結構剛度和硬度，實現大尺寸孔的反刮加工；刀桿連接段小于等于刀柄長度，確保刀桿不會突出刀柄，反刮刀具應用范圍更廣，適用性更強；將一體刀片設置在刀柄上與刀桿相反的方向，增加一體刀片和刀柄接觸面積，增大焊接面積，使一體刀片和刀柄連接更可靠。

16、3、整體結構簡單，可靠性強，維修成本低。

技術特征：

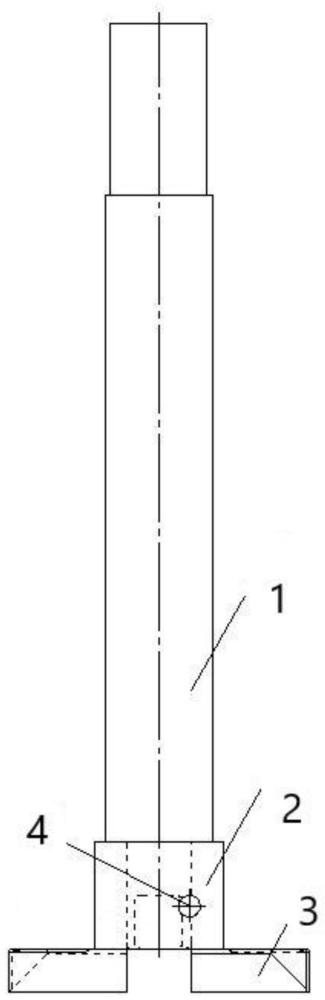

1.一種整體快換式反刮刀具，其特征在于，包括刀桿(1)、刀柄(2)、一體刀片(3)和固定銷(4)；所述刀柄(2)連接刀桿(1)，所述一體刀片(3)連接刀柄(2)，所述固定銷(4)分別連接刀桿(1)和刀柄(2)；所述刀桿(1)一端設置有連接段(5)，所述刀桿(1)通過連接段(5)連接刀柄(2)；所述刀桿(1)上設置有凹槽(6)，所述凹槽(6)連接固定銷(4)；所述刀桿(1)上設置有缺口(7)，所述缺口(7)連接凹槽(6)；所述刀柄(2)上設置有銷孔(8)，所述銷孔(8)連接固定銷(4)。

2.如權利要求1所述的一種整體快換式反刮刀具，其特征在于，所述連接段(5)上設置有倒角，所述連接段(5)的長度小于等于刀柄(2)的長度。

3.如權利要求1所述的一種整體快換式反刮刀具，其特征在于，所述固定銷(4)連接凹槽(6)，所述固定銷(4)過盈裝配在銷孔(8)里。

4.如權利要求1所述的一種整體快換式反刮刀具，其特征在于，所述刀柄(2)通過焊接鑲嵌一體刀片(3)，所述一體刀片(3)的刀口方向朝著刀桿(1)。

5.如權利要求4所述的一種整體快換式反刮刀具，其特征在于，所述刀柄(2)一端連接刀桿(1)，另一端連接一體刀片(3)。

6.如權利要求1所述的一種整體快換式反刮刀具，其特征在于，所述刀柄(2)為一體化空心圓柱結構，所述刀桿(1)為一體化圓柱結構。

技術總結
本技術公開了一種整體快換式反刮刀具，包括刀桿、刀柄、一體刀片和固定銷；所述刀柄連接刀桿，所述一體刀片連接刀柄，所述固定銷分別連接刀桿和刀柄。本技術在刀桿上設置凹槽和缺口，在刀柄上設置銷孔，將刀桿插入刀柄中，通過固定銷將刀桿和刀柄固定，實現了快換式反刮刀具，使得加工反向沉孔效率大大提高；整體結構簡單，可靠性強，維修成本低。

技術研發人員：覃曉濤,冉洪,程進薈,肖應輝,蔡宗仁,吳高槐,劉超,潘明威,龍秋萍,張雋,徐開欣,李弘燾
受保護的技術使用者：貴州航天風華精密設備有限公司
技術研發日：20240531
技術公布日：2025/4/28
