本技術涉及貼磁機，尤其涉及一種貼磁鋼整形用高度調節設備。

背景技術：

1、輪轂的制造過程中，貼磁是一項非常重要的工序。現有技術中，磁鋼片由分磁機構分出后，經推磁機構和貼合機構轉運到下壓機構，下壓機構再將磁鋼片下壓到輪轂中，下壓的過程中，需要人工監控，以使貼磁合格，但是人工也會出現操作不當，會有磁鋼片被壓碎或者貼合不合格的情況發生，降低了生產效率，也浪費了人力。

2、現有技術中cn219542227u公開了一種自動貼磁機，用于為套設在整形模本體外周的輪轂電機貼附磁鋼片，包括貼磁部和下壓機構；所述下壓機構的輸出端與整形模本體連接，以驅動整形模本體向下移動；所述貼磁部包括整形磁道和收攏機構；整形磁道用以容置磁鋼片；在貼磁前，至少有部分的整形磁道與環形的整形模本體外壁之間留有間隙；收攏機構的輸出端與整形磁道和/或整形磁道內的磁鋼片直接或間接地抵接，收攏機構的輸出端具有向整形模本體外壁移動的能力，以直接或間接地帶動磁鋼片向整形模本體外壁靠近直至貼附于整形模本體外壁，它可以實現提高磁鋼貼合的效率和準確度。

3、但現有技術中的貼磁鋼后，出料的輪轂中的磁鋼高度通常會存在一定的高度誤差，而現有的機器中沒有能夠對貼磁鋼高度誤差調整的結構，進而無法對輪轂內貼磁鋼后磁鋼高度存在的誤差進行矯正。

技術實現思路

1、本實用新型的目的在于提供一種貼磁鋼整形用高度調節設備，旨在解決現有技術中的貼磁鋼后，出料的輪轂中的磁鋼高度通常會存在一定的高度誤差，而現有的機器中沒有能夠對貼磁鋼高度誤差調整的結構，進而無法對輪轂內貼磁鋼后磁鋼高度存在的誤差進行矯正的問題。

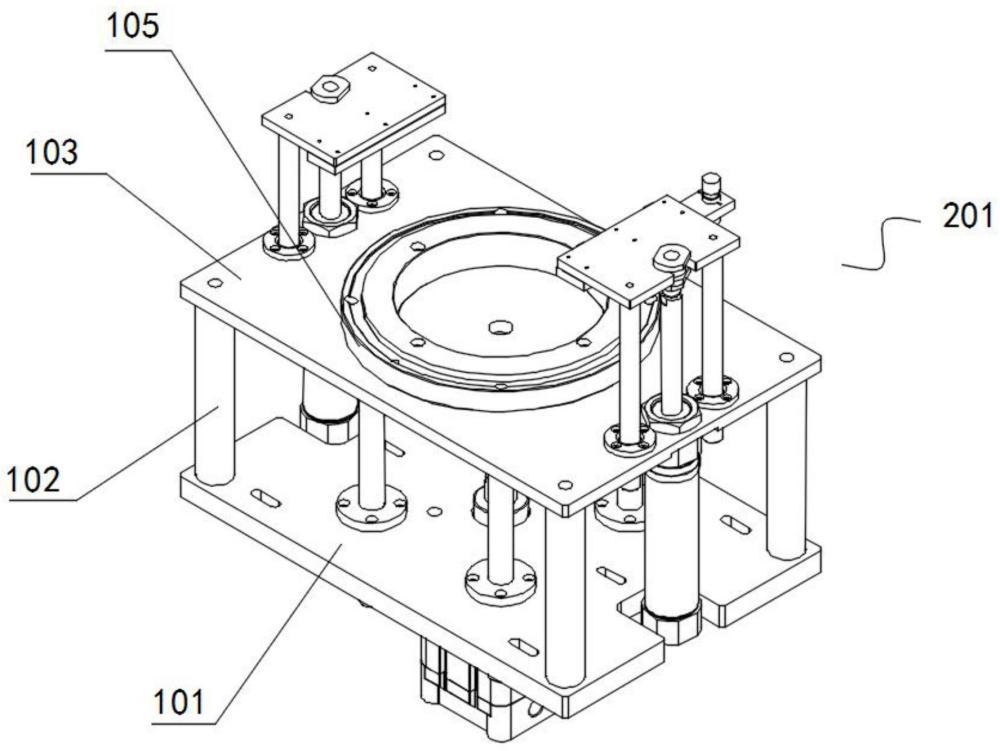

2、為實現上述目的，本實用新型提供了一種貼磁鋼整形用高度調節設備，包括安裝底座、支撐架和連接板，所述支撐架與所述安裝底座固定連接，并位于所述安裝底座的一側，所述連接板與所述支撐架固定連接，并位于所述支撐架的一側，

3、還包括調整組件，

4、所述調整組件包括放置盤、液壓缸、連接軸、壓塊安裝板、頂升架、限位構件和壓緊構件，所述放置盤與所述連接板固定連接，并位于所述連接板的一側，所述液壓缸設置在所述安裝底座上，并位于所述安裝底座的一側，所述連接軸與所述液壓缸的輸出端連接，并位于所述液壓缸的一側，所述壓塊安裝板與所述連接軸固定連接，并位于所述連接軸靠近所述放置盤的一側，所述頂升架與所述壓塊安裝板固定連接，并位于所述壓塊安裝板靠近所述放置盤的一側，所述限位構件設置在所述安裝底座上，并與所述壓塊安裝板連接，所述壓緊構件設置在所述連接板上。

5、其中，所述限位構件包括第一限位筒和第一限位桿，所述第一限位筒與所述安裝底座固定連接，并位于所述安裝底座的一側；所述第一限位桿與所述第一限位筒滑動連接，并與所述壓塊安裝板固定連接，且位于所述第一限位筒靠近所述壓塊安裝板的一側。

6、其中，所述壓緊構件包括電動推桿和壓緊板，所述電動推桿與所述連接板固定連接，并位于所述連接板的一側；所述壓緊板與所述電動推桿的輸出端連接，并位于所述電動推桿的一側。

7、其中，所述壓緊構件還包括橡膠墊，所述橡膠墊與所述壓緊板固定連接，并位于所述壓緊板的一側。

8、其中，所述調整組件還包括定向構件，所述定向構件包括第二限位筒和第二限位桿，所述第二限位筒與所述連接板固定連接，并位于所述連接板的一側；所述第二限位桿與所述第二限位筒滑動連接，并與所述壓緊板固定連接，且位于所述第二限位筒靠近所述壓緊板的一側。

9、本實用新型的一種貼磁鋼整形用高度調節設備，通過將貼磁鋼后的輪轂運輸定位放置在所述放置盤上，啟動所述壓緊構件來將所述放置盤內放置的輪轂進行抵接夾持固定，固定后啟動控制驅動所述液壓缸來帶動所述連接軸進行升降移動，通過所述連接軸的升降移動能夠帶動所述壓塊安裝板的升降移動，通過所述壓塊安裝板的升降移動從而能夠帶動所述頂升架的升降移動，進而通過所述頂升架的升降移動能夠將輪轂內的磁鋼高度進行調整，從而通過所述頂升架的升降移動能夠對所述輪轂內的磁鋼高度進行頂升調整，進而對輪轂內貼磁鋼后磁鋼高度存在的誤差進行矯正。

技術特征：

1.一種貼磁鋼整形用高度調節設備，包括安裝底座、支撐架和連接板，所述支撐架與所述安裝底座固定連接，并位于所述安裝底座的一側，所述連接板與所述支撐架固定連接，并位于所述支撐架的一側，其特征在于，

2.如權利要求1所述的貼磁鋼整形用高度調節設備，其特征在于，

3.如權利要求1所述的貼磁鋼整形用高度調節設備，其特征在于，

4.如權利要求3所述的貼磁鋼整形用高度調節設備，其特征在于，

5.如權利要求3所述的貼磁鋼整形用高度調節設備，其特征在于，

技術總結
本技術涉及貼磁機技術領域，具體涉及一種貼磁鋼整形用高度調節設備，包括安裝底座、支撐架和連接板，還包括調整組件，調整組件包括放置盤、液壓缸、連接軸、壓塊安裝板、頂升架、限位構件和壓緊構件，放置盤與連接板固定連接，液壓缸設置在安裝底座上，連接軸與液壓缸的輸出端連接，壓塊安裝板與連接軸固定連接，頂升架與壓塊安裝板固定連接，限位構件設置在安裝底座上，并與壓塊安裝板連接，壓緊構件設置在連接板上，通過頂升架的升降移動能夠對輪轂內的磁鋼高度進行頂升調整，進而對輪轂內貼磁鋼后磁鋼高度存在的誤差進行矯正。

技術研發人員：朱昌國,陳鑫鴻,邱軒,周小軍,袁金華
受保護的技術使用者：重慶耀晨捷科技股份有限公司
技術研發日：20240604
技術公布日：2025/4/28
