本技術涉及底座支撐，具體涉及一種線纜定量裁剪裝置。

背景技術：

1、隨著科技和工業的快速發展，線纜在各個行業中的應用越來越廣泛。線纜的剪切是線纜加工和安裝過程中不可或缺的環節，傳統的線纜剪切工具主要包括剪刀、鉗子和專用的線纜剪切器等。這些工具在一定程度上滿足了線纜剪切的需求，但隨著線纜種類和規格的增多，對線纜剪切技術的要求也越來越高，不同的線纜所要剪切的方式也各不相同。

2、申請號為cn202120332671.3的實用新型公開了一種電纜定量剪切裝置，包括操作架，操作架一端設有電纜輸入端、另一端設有電纜輸出端，還包括分別位于電纜輸入端和電纜輸出端的拉直組件和剪切組件；本實用新型所提供的電纜定量剪切裝置能夠對需要剪切的電纜進行測量并快速剪切，在剪切時無需移動剪切機，其操作更簡單快捷，能夠降低人工勞動量并提高剪切效率，本實用新型結構合理、操作方便，可廣泛適用于電網領域中。

3、該申請通過對線纜長度進行測量，對線纜進行裁剪，但在裁剪時，只能橫向截斷線纜，對線纜進行裁剪，無法豎向對線纜進行剪切，通過豎向切割而成的線纜適應垂直的管道或支架進行安裝。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種可有效解決上述技術問題的一種線纜定量裁剪裝置。

2、為達到本實用新型之目的，采用如下技術方案：

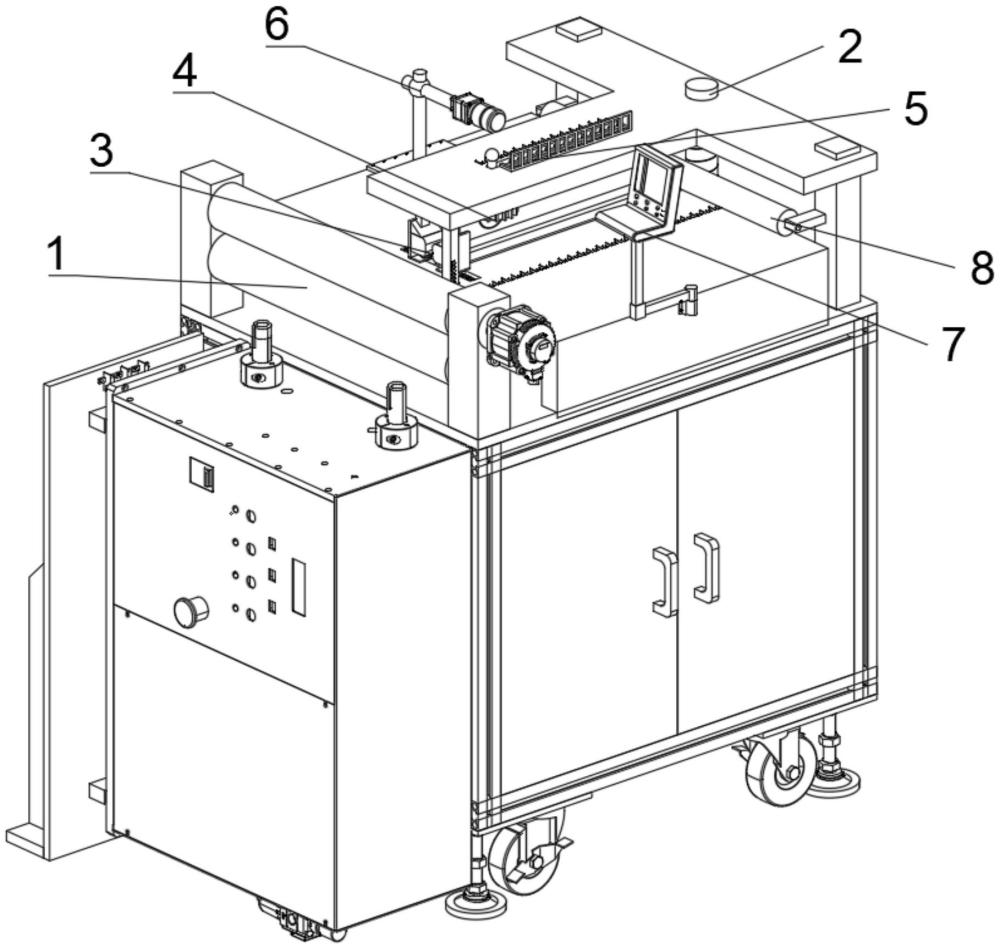

3、一種線纜定量裁剪裝置，包括：機臺、升降組件、卡合組件、切割組件；

4、升降組件包括螺紋柱、升降板、定位塊；螺紋柱底部安裝有動力源，螺紋柱與升降板螺紋連接，升降板與定位塊滑動連接；

5、卡合組件由驅動塊、卡合件、第一彈簧、第二彈簧組成；驅動塊與升降板固定連接，驅動塊與卡合件滑動連接，卡合件底部與第一彈簧固定連接，卡合件側邊與第二彈簧固定連接；

6、切割組件包括滑動桿、限位件、調節輪、切割頭；滑動桿與限位件固定連接，滑動桿與調節輪固定連接，切割頭固定安裝在調節輪上；

7、機臺上滑動安裝有對滑動桿限位的限位器。

8、進一步的，升降板與機臺上均刻有刻度條，對線纜長度參照。

9、進一步的，機臺上安裝有放線輥與收線輥，收線輥與放線輥對線纜拉直。

10、進一步的，機臺上安裝有拍攝組件。

11、進一步的，螺紋柱底部安裝的動力源為轉動電機。

12、與現有技術相比，本實用新型具有如下有益效果：本實用新型一種線纜定量裁剪裝置，通過轉動電機帶動螺紋柱轉動，螺紋柱轉動時會使得升降板能夠上下升降，當需要對線纜橫截面進行裁剪時，通過機臺上的刻度，以確定需要裁剪出線纜的長度，通過推動滑動桿使調節輪在齒條上滾動，使切割頭從豎直狀態變為橫向狀態，同時確定刀頭所裁剪的位置，隨著升降板升降使刀頭對線纜進行切割。

技術特征：

1.一種線纜定量裁剪裝置，其特征在于，包括：機臺、升降組件、卡合組件、切割組件；

2.如權利要求1所述的一種線纜定量裁剪裝置，其特征在于，所述升降板與機臺上均刻有刻度條。

3.如權利要求1所述的一種線纜定量裁剪裝置，其特征在于，所述機臺上安裝有放線輥與收線輥。

4.如權利要求1所述的一種線纜定量裁剪裝置，其特征在于，所述機臺上安裝有拍攝組件。

5.如權利要求1所述的一種線纜定量裁剪裝置，其特征在于，所述螺紋柱底部安裝的動力源為轉動電機。

技術總結
本技術涉及底座支撐技術領域，具體涉及一種線纜定量裁剪裝置，其特征在于，包括：機臺、升降組件、卡合組件、切割組件；所述卡合組件由驅動塊、卡合件、第一彈簧、第二彈簧組成；所述驅動塊與所述升降板固定連接，所述驅動塊與所述卡合塊滑動連接，所述卡合件底部與所述第一彈簧固定連接，所述卡合件側邊與所述第二彈簧固定連接。本技術一種線纜定量裁剪裝置，通過轉動電機帶動螺紋柱轉動，螺紋柱轉動時會使得升降板能夠上下升降，當需要對線纜橫截面進行裁剪時，通過機臺上的刻度，以確定需要裁剪出線纜的長度，通過推動滑動桿使調節輪在齒條上滾動，使切割頭從豎直狀態變為橫向狀態對線纜進行裁剪。

技術研發人員：管偉,翟太育,江鋒,翟禮周,管世琦
受保護的技術使用者：無錫恒聯電子科技有限公司
技術研發日：20240606
技術公布日：2025/4/28
