本技術屬于濾清器生產，特別是涉及一種濾清器鐵網廢料壓塊回收裝置。

背景技術：

1、濾清器是指通過濾紙起過濾雜質或者氣體的作用的配件，一般是指汽車濾清器，是發動機的配件，濾清器鐵網是濾清器重要組成的部分，生產的過程中，剪裁鐵網會產生較多的廢料，鐵網廢料堆積在廠房內，占用空間較大，因而我們設計了一種濾清器鐵網廢料壓塊回收裝置，將濾清器鐵網廢料集中壓制成塊，并推離壓塊裝置，方便回收，減少占用空間。

技術實現思路

1、本實用新型的目的是提供一種濾清器鐵網廢料壓塊回收裝置，具有將濾清器鐵網廢料集中壓制成塊，并推離壓塊裝置，方便回收，減少占用空間的優點，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種濾清器鐵網廢料壓塊回收裝置，其包括壓塊箱：所述壓塊箱的頂部開設有上壓槽，所述上壓槽的內腔通過轉軸轉動連接有上壓板，所述上壓板與壓塊箱之間設置有驅動組件，所述壓塊箱的內腔滑動連接有側壓板，所述側壓板的頂部與上壓槽內腔的底部持平，所述壓塊箱的左側固定安裝有油缸二，所述油缸二的輸出端貫穿至壓塊箱的內病并與側壓板固定安裝，所述壓塊箱的右側開設有出料口，所述出料口的內腔滑動連接有門板，所述出料口的內腔開設有供門板活動的滑軌，所述門板的頂部固定連接有兩個對稱的固定耳二，所述壓塊箱后側的右端固定安裝有電機，所述電機的輸出軸固定安裝有螺紋桿，所述螺紋桿的表面螺紋連接有螺紋管，所述螺紋管的頂部與位于后側的固定耳二固定連接。

3、優選的，所述驅動組件包括固定連接在上壓板頂部兩個對稱的耳板，兩個所述耳板之間貫穿設置有軸銷。

4、優選的，所述壓塊箱頂部的左側固定連接有兩個對稱的固定耳一，兩個所述固定耳一之間通過轉軸轉動連接有轉套，所述轉套的內腔固定安裝有油缸一。

5、優選的，所述油缸一的輸出端固定安裝有轉動套，所述轉動套轉動連接在軸銷的表面。

6、優選的，所述壓塊箱前側的右端固定安裝有固定管，所述固定管的內腔滑動連接有活動桿，所述活動桿的頂部與位于前側的固定耳二固定連接。

7、1、本實用新型的有益效果是：本實用新型通過將適量的鐵網廢料置于壓塊箱的內腔且位于側壓板的右側，接著驅動組件驅動上壓板蓋在上壓槽的內腔并位于側壓板的頂部，接著油缸二伸長，使得側壓板向右側運動，與頂部的上壓板配合，即可將鐵網壓制成塊，接著電機帶動螺紋桿轉動，螺紋管則通過固定耳二帶動門板向上運動，使得出料口處于打開狀態，側壓板接著向右運動，即可將成塊的廢料推離壓塊箱的內腔，即可達到將濾清器鐵網廢料集中壓制成塊，并推離壓塊裝置，方便回收，減少占用空間的目的。

8、2、本實用新型通過固定管與活動桿的配合使用，門板升起的過程中，固定耳二帶動活動桿在固定管的內腔上下滑動，為門板的升降進行導向和限位，提高了門板升降的穩定性。

技術特征：

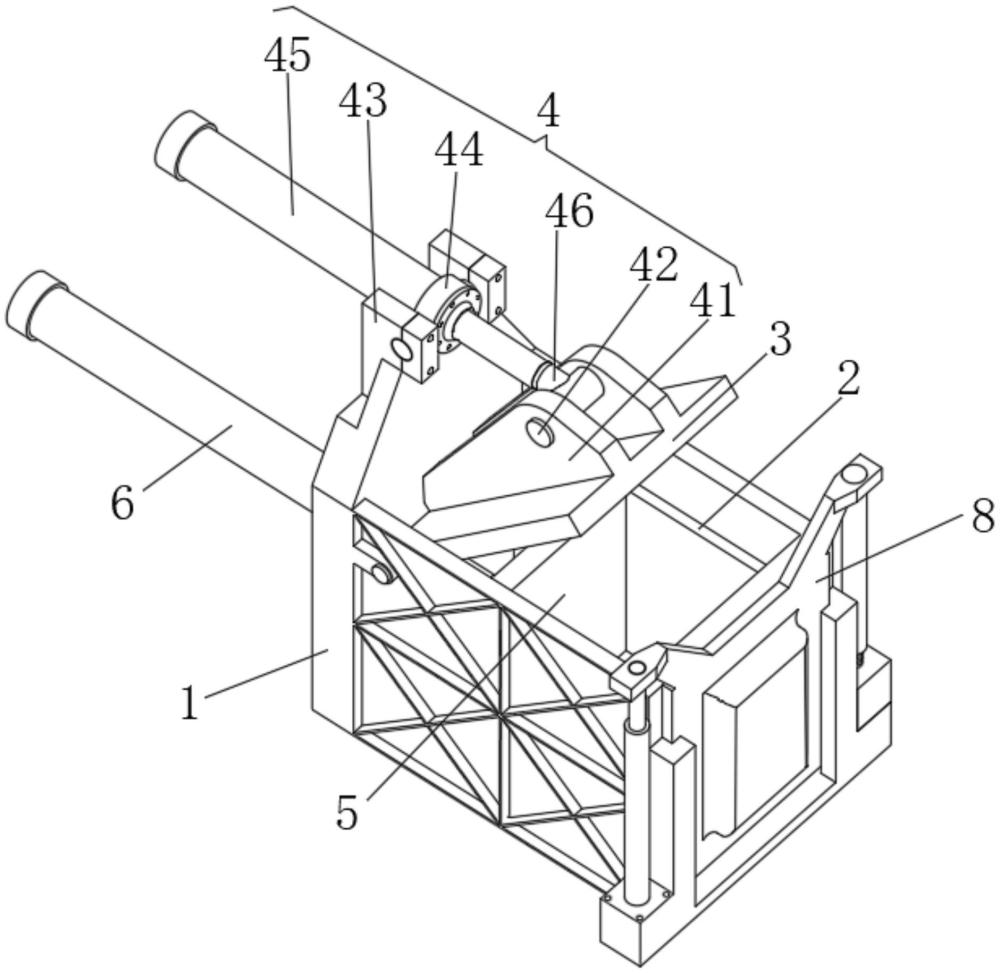

1.一種濾清器鐵網廢料壓塊回收裝置，其特征在于，包括壓塊箱(1)：所述壓塊箱(1)的頂部開設有上壓槽(2)，所述上壓槽(2)的內腔通過轉軸轉動連接有上壓板(3)，所述上壓板(3)與壓塊箱(1)之間設置有驅動組件(4)，所述壓塊箱(1)的內腔滑動連接有側壓板(5)，所述側壓板(5)的頂部與上壓槽(2)內腔的底部持平，所述壓塊箱(1)的左側固定安裝有油缸二(6)，所述油缸二(6)的輸出端貫穿至壓塊箱(1)的內病并與側壓板(5)固定安裝，所述壓塊箱(1)的右側開設有出料口(7)，所述出料口(7)的內腔滑動連接有門板(8)，所述出料口(7)的內腔開設有供門板(8)活動的滑軌，所述門板(8)的頂部固定連接有兩個對稱的固定耳二(9)，所述壓塊箱(1)后側的右端固定安裝有電機(10)，所述電機(10)的輸出軸固定安裝有螺紋桿(11)，所述螺紋桿(11)的表面螺紋連接有螺紋管(12)，所述螺紋管(12)的頂部與位于后側的固定耳二(9)固定連接。

2.根據權利要求1所述的一種濾清器鐵網廢料壓塊回收裝置，其特征在于，所述驅動組件(4)包括固定連接在上壓板(3)頂部兩個對稱的耳板(41)，兩個所述耳板(41)之間貫穿設置有軸銷(42)。

3.根據權利要求2所述的一種濾清器鐵網廢料壓塊回收裝置，其特征在于，所述壓塊箱(1)頂部的左側固定連接有兩個對稱的固定耳一(43)，兩個所述固定耳一(43)之間通過轉軸轉動連接有轉套(44)，所述轉套(44)的內腔固定安裝有油缸一(45)。

4.根據權利要求3所述的一種濾清器鐵網廢料壓塊回收裝置，其特征在于，所述油缸一(45)的輸出端固定安裝有轉動套(46)，所述轉動套(46)轉動連接在軸銷(42)的表面。

5.根據權利要求4所述的一種濾清器鐵網廢料壓塊回收裝置，其特征在于，所述壓塊箱(1)前側的右端固定安裝有固定管(13)，所述固定管(13)的內腔滑動連接有活動桿(14)，所述活動桿(14)的頂部與位于前側的固定耳二(9)固定連接。

技術總結
本技術公開了一種濾清器鐵網廢料壓塊回收裝置，其包括壓塊箱：所述壓塊箱的頂部開設有上壓槽，所述上壓槽的內腔通過轉軸轉動連接有上壓板，所述上壓板與壓塊箱之間設置有驅動組件。本技術通過將適量的鐵網廢料置于壓塊箱的內腔且位于側壓板的右側，接著驅動組件驅動上壓板蓋在上壓槽的內腔并位于側壓板的頂部，接著油缸二伸長，使得側壓板向右側運動，與頂部的上壓板配合，即可將鐵網壓制成塊，接著電機帶動螺紋桿轉動，螺紋管則通過固定耳二帶動門板向上運動，使得出料口處于打開狀態，側壓板接著向右運動，即可將成塊的廢料推離壓塊箱的內腔，即可達到將濾清器鐵網廢料集中壓制成塊，并推離壓塊裝置，方便回收，減少占用空間的目的。

技術研發人員：王鈣壁
受保護的技術使用者：蚌埠市皓翔濾清器過濾系統有限公司
技術研發日：20240530
技術公布日：2025/4/28
