本技術涉及背軸夾頭，尤其涉及一種用于實現壓力套筒快速吐料的背軸吐料結構。

背景技術：

1、作為爆震傳感器核心零部件--ks4壓力套筒，在生產中對于其加工的要求是很高的。現有加工中使用的是設備sf26多軸機，節拍2.8s，效率75％。雖然生產效率已經達到了不錯的水平，但是面對市場的需求，現有加工生產效率面對交付量還是有很大壓力，如果設備一旦出現問題就會出現斷供風險，因此生產效率的提升還是亟需解決的。提高生產效率，首先要通過提高設備生產過程中的節拍，進而提高生產效率。而面對設備改造，如果對現有設備進行整體改進，周期長，改造成本高，不能及時滿足現有需求。現有的背軸端加工吐料結構，如圖2所示，吐料時背軸需要與頂料桿配合，在生產加工中的過程是：背軸夾頭安裝在機床背軸上，當背軸尺寸加工完成后，背軸向后運動，夾頭打開，背夾里面的連接桿移動，直到碰到背軸頂料桿后，背軸頂料桿將零件頂出，此時完成一個零件的加工，然后再進行下一個零件的加工。上述加工方式是常規的，雖然在實現生產方面沒問題，但是加工節拍因加工步驟而降低。因此，背軸端的加工吐料改進對于加工效率的提高顯得尤為重要。

技術實現思路

1、本實用新型解決的技術問題是提出一種能用于實現壓力套筒快速涂料的背軸吐料結構，提高加工節拍，提高生產效率。

2、為解決上述技術問題，本實用新型采用的一個技術方案是：

3、一種用于實現壓力套筒快速吐料的背軸吐料結構，包括：背軸夾頭，所述背軸夾頭與機床背軸連接；

4、所述背軸夾頭內設置有連接桿，所述連接桿上套設彈性件、固定塊；

5、所述連接桿前端上通過固定銷固定頂料塊。

6、優選的，所述彈性件位于所述固定塊與所述頂料塊之間。

7、優選的，所述彈性件為彈簧。

8、優選地，所述背軸夾頭與機床背軸通過螺紋連接。

9、本實用新型的有益效果是：

10、本實用新型一種用于實現壓力套筒快速吐料的背軸吐料結構，結構簡單，加工中使用更加快捷，且改造的成本低，通過在連接桿上套設彈性件，當背軸尺寸加工完成后，背軸向后運動，背軸夾頭打開，在彈簧的彈性作用下，彈簧能直接將零件頂出，吐料時不再需要背軸頂料桿頂出零件才完成吐料，加工步驟得到簡化，吐料更加快速，進而節省了加工節拍，提高了生產效率。

技術特征：

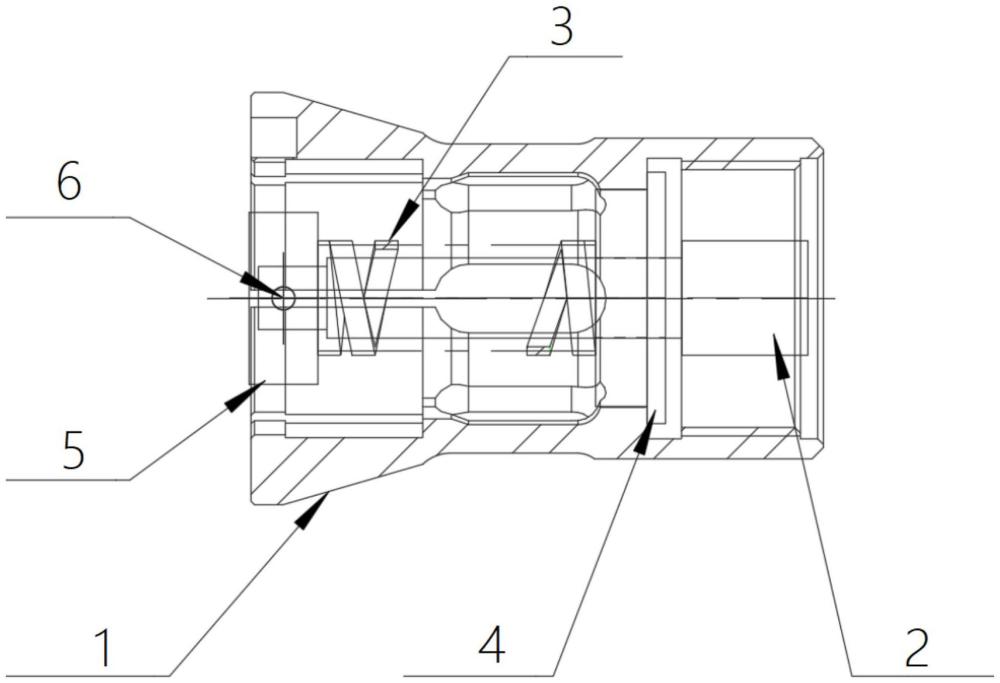

1.一種用于實現壓力套筒快速吐料的背軸吐料結構，其特征在于，包括：背軸夾頭(1)，所述背軸夾頭(1)與機床背軸連接；

2.根據權利要求1所述的一種用于實現壓力套筒快速吐料的背軸吐料結構，其特征在于：所述彈性件(3)位于所述固定塊(4)與所述頂料塊(5)之間。

3.根據權利要求1所述的一種用于實現壓力套筒快速吐料的背軸吐料結構，其特征在于：所述彈性件(3)為彈簧。

4.根據權利要求1所述的一種用于實現壓力套筒快速吐料的背軸吐料結構，其特征在于：所述背軸夾頭(1)通過螺紋與機床背軸連接。

技術總結
本技術公開了一種用于實現壓力套筒快速吐料的背軸吐料結構，包括：背軸夾頭，所述背軸夾頭通過螺紋與機床背軸連接；所述背軸夾頭內設置有連接桿，所述連接桿上套設彈性件、固定塊；所述連接桿前端上通過固定銷固定頂料塊。通過上述方式，本技術通過在連接桿上套設彈性件，當背軸尺寸加工完成后，背軸向后運動，背軸夾頭打開，在彈簧的彈性作用下，彈簧能直接將零件頂出，進而完成吐料，吐料時不再需要背軸頂料桿頂出零件才完成吐料，加工步驟得到簡化，進而節省了加工節拍，提高了生產效率。

技術研發人員：盧強,朱振
受保護的技術使用者：無錫威孚奧特凱姆精密機械有限公司
技術研發日：20240613
技術公布日：2025/4/28
