本技術涉及降溫裝置，尤其涉及一種鋼格板加工用壓力電阻焊降溫處理裝置。

背景技術：

1、鋼格板是用扁鋼按照一定的間距和橫桿(扭絞方鋼、方鋼、圓鋼、扁鋼等)進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，鋼格板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等。

2、目前，傳統的鋼格板加工用壓力電阻焊降溫處理裝置僅通過簡單的冷卻方法，如自然冷卻或簡單的灑水冷卻，來實現對焊接后鋼格板的降溫，無法確保焊接區域得到均勻、高效的冷卻，從而影響焊接質量和鋼格板的性能，同時無法實現冷卻水的循環使用，導致大量冷卻水的浪費，增加了生產成本。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在無法確保焊接區域得到均勻、高效的冷卻，從而影響焊接質量和鋼格板的性能，同時無法實現冷卻水的循環使用，導致大量冷卻水的浪費，增加了生產成本的缺點，而提出的一種鋼格板加工用壓力電阻焊降溫處理裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種鋼格板加工用壓力電阻焊降溫處理裝置，包括：

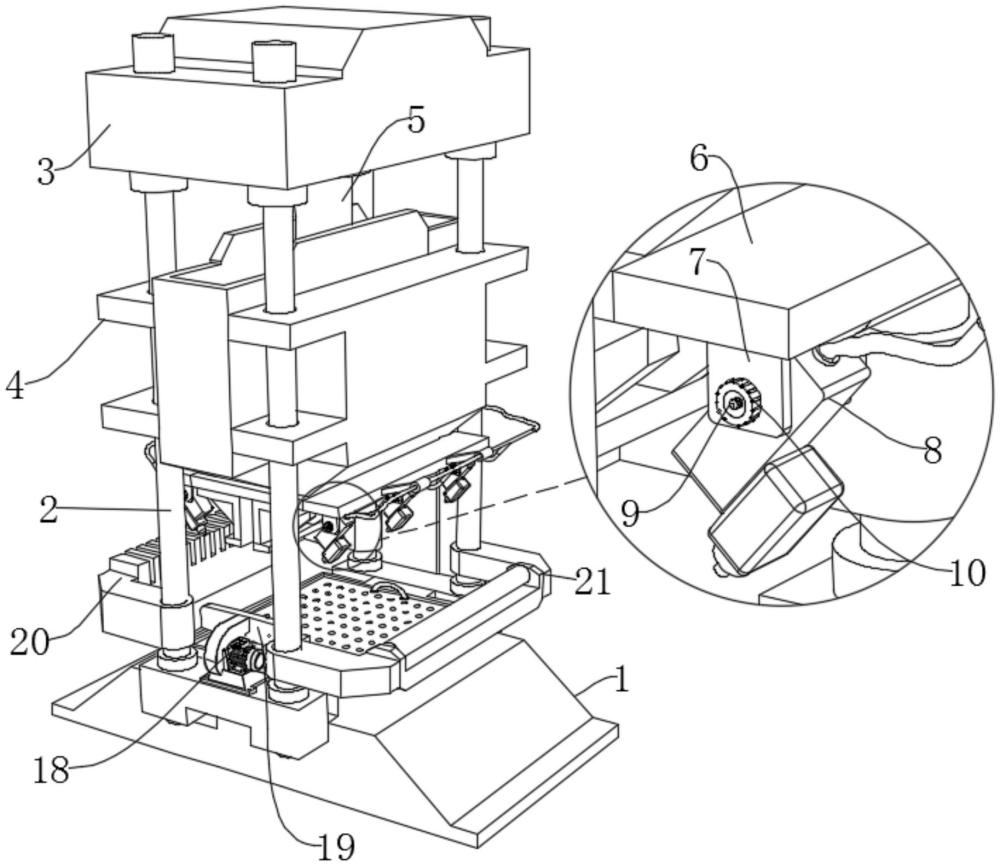

4、底座，所述底座的頂部呈矩形固定設置有四個導向柱，四個所述導向柱的頂端固定設置有同一個頂座，四個所述導向柱的外部滑動設置有同一個移動架，所述頂座的底部嵌入設置有液壓缸，所述液壓缸的輸出端與所述移動架的頂部固定連接，所述移動架的底部固定設置有焊接裝置；

5、降溫組件，降溫組件分別設置于移動架與底座上并用于對壓焊后的鋼格板進行降溫。

6、在一種可能的設計中，所述降溫組件包括呈對稱固定設置于移動架兩側的兩個安裝板，兩個所述安裝板的底部均固定設置有多個固定架，多個所述固定架的內側均通過轉軸轉動設置有噴頭，多個所述噴頭的尾部均固定連通有同一個供水管，所述底座的頂部開設有蓄水槽，所述底座的一側固定設置有水泵，所述水泵的輸入端固定連通有抽水管，所述抽水管的一端密封貫穿底座的一側與蓄水槽相連通，所述水泵的輸出端與供水管固定連通。

7、在一種可能的設計中，所述固定架的一側設置有螺紋桿，所述螺紋桿的一端與固定架上其中一個轉軸固定連接，所述螺紋桿的外部螺紋連接有鎖緊旋鈕，所述固定架的另一側設置有調節旋鈕，所述調節旋鈕與固定架上另一個轉軸固定連接。

8、在一種可能的設計中，所述底座的頂部位于蓄水槽的上方可脫離放置有漏板，所述漏板的兩側呈對稱設置有提手。

9、在一種可能的設計中，所述底座的頂部一側固定設置有風機，所述風機的出風口處固定連通有出風罩。

10、在一種可能的設計中，位于同側的兩個所述導向柱的外部固定設置有同一個限位架，所述限位架上開設有均勻分布的多個能放置鋼格板放置槽。

11、在一種可能的設計中，位于另外一側的兩個所述導向柱的外部固定設置有同一個輸送架，所述輸送架的頂部轉動設置有便于輸送鋼格板的電動輥。

12、本申請中，開始使用時，首先在蓄水槽中注入適量的冷卻水，為降溫組件提供足夠的水源，隨后將漏板放置在蓄水槽的上方，確保漏板嵌入蓄水槽內使其位置稍低于蓄水槽，便于冷卻水收集，然后將待壓焊的多個鋼格板的一端放置在限位架的放置槽中，另一端放置在輸送架上，確保鋼格板穩定且易于操作，隨后啟動液壓缸，液壓缸的輸出端驅動推動移動架沿導向柱向下移動，直至焊接裝置與待加工的鋼格板接觸，通過焊接裝置對鋼格板進行壓力電阻焊，完成焊接作業，焊接完成后，再次啟動液壓缸，其輸出端回縮帶動移動架提升至適當高度，以便進行降溫處理，隨后啟動水泵，水泵的輸入端通過抽水管從蓄水槽中抽取冷卻水，在通過供水管輸送到各個噴頭內，使得噴頭對焊接好的鋼格板進行冷卻水噴灑，在噴灑的過程中，冷卻水灑落在漏板上，再通過漏板的上的孔洞回蓄水槽中，實現冷卻水的循環使用，噴灑完成后，啟動風機，風機通過出風罩吹出冷風，輔助降溫，同時吹出的冷風可將鋼格板上殘留的水珠吹落，當需要調節噴頭的角度時，可轉動旋轉鎖緊旋鈕，使得鎖緊旋鈕在螺紋桿上轉動脫離與固定架一側的抵合，隨后旋轉調節旋鈕，調節旋鈕轉動的同時通過轉軸帶動噴頭轉動，從而對其噴灑角度進行調節，當噴灑角度調整好后，反向旋轉鎖緊旋鈕，使得鎖緊旋鈕在螺紋桿上轉動直至與固定架的一側抵合，完成噴頭角度位置的限定，通過對噴頭噴灑角度的調節可確保冷卻水能夠均勻噴灑在鋼格板上，降溫完成后，啟動電動輥，通過電動輥將鋼格板放輸送到下一道工序進行后續處理。

13、本實用新型具有以下有益效果：

14、本實用新型中通過降溫組件的設置，水泵的輸入端通過抽水管從蓄水槽中抽取冷卻水，在通過供水管輸送到各個噴頭內，使得噴頭對焊接好的鋼格板進行冷卻水噴灑實現降溫，能夠迅速降低焊接區域的溫度，避免退火性變的發生，保證鋼格板的材料性能，在噴灑的過程中，冷卻水灑落在漏板上，再通過漏板的上的孔洞回蓄水槽中，實現冷卻水的循環使用，不僅降低了生產成本，還減少了水資源的浪費；

15、本實用新型中通過螺紋桿、鎖緊旋鈕和調節旋鈕的設置，當需要調節噴頭的角度時，可轉動旋轉鎖緊旋鈕，使得鎖緊旋鈕在螺紋桿上轉動脫離與固定架一側的抵合，隨后旋轉調節旋鈕，調節旋鈕轉動的同時通過轉軸帶動噴頭轉動，從而對其噴灑角度進行調節，當噴灑角度調整好后，反向旋轉鎖緊旋鈕，使得鎖緊旋鈕在螺紋桿上轉動直至與固定架的一側抵合，完成噴頭角度位置的限定，通過對噴頭噴灑角度的調節可以確保冷卻水能夠均勻地覆蓋鋼格板的表面，從而提高冷卻效率，避免局部過熱或冷卻不均的問題；

16、本實用新型通過降溫組件的設置，不僅保證了降溫處理的高效性，還實現了冷卻水的循環使用，從而提高了生產效率、降低了生產成本、節約了水資源并減少了對環境的污染。

技術特征：

1.一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，包括：

2.根據權利要求1所述的一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，所述固定架（7）的一側設置有螺紋桿（9），所述螺紋桿（9）的一端與固定架（7）上其中一個轉軸固定連接，所述螺紋桿（9）的外部螺紋連接有鎖緊旋鈕（10），所述固定架（7）的另一側設置有調節旋鈕（11），所述調節旋鈕（11）與固定架（7）上另一個轉軸固定連接。

3.根據權利要求1所述的一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，所述底座（1）的頂部位于蓄水槽（15）的上方可脫離放置有漏板（16），所述漏板（16）的兩側呈對稱設置有提手（17）。

4.根據權利要求1所述的一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，所述底座（1）的頂部一側固定設置有風機（18），所述風機（18）的出風口處固定連通有出風罩（19）。

5.根據權利要求1所述的一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，位于同側的兩個所述導向柱（2）的外部固定設置有同一個限位架（20），所述限位架（20）上開設有均勻分布的多個能放置鋼格板放置槽。

6.根據權利要求5所述的一種鋼格板加工用壓力電阻焊降溫處理裝置，其特征在于，位于另外一側的兩個所述導向柱（2）的外部固定設置有同一個輸送架（21），所述輸送架（21）的頂部轉動設置有便于輸送鋼格板的電動輥。

技術總結
本技術屬于降溫裝置領域，尤其是一種鋼格板加工用壓力電阻焊降溫處理裝置，針對現有的裝置無法確保焊接區域得到均勻、高效的冷卻，從而影響焊接質量和鋼格板的性能，同時無法實現冷卻水的循環使用，導致大量冷卻水的浪費，增加了生產成本的問題，現提出如下方案，其包括底座，所述底座的頂部呈矩形固定設置有四個導向柱，四個所述導向柱的外部滑動設置有同一個移動架；降溫組件，降溫組件分別設置于移動架與底座上并用于對壓焊后的鋼格板進行降溫。本技術通過降溫組件的設置，不僅保證了降溫處理的高效性，還實現了冷卻水的循環使用，從而提高了生產效率、降低了生產成本、節約了水資源并減少了對環境的污染。

技術研發人員：王文濤,王世權,王友春,張亮旗
受保護的技術使用者：揚州賽諾高德電子科技有限公司
技術研發日：20240613
技術公布日：2025/4/28
