本發明涉及鋸床設備，具體為一種防偏移的鋸床上料進給裝置。

背景技術：

1、鋸床是用于鋸切各種金屬材料的機床，按結構分為臥式與立式；按功能分為半自動、全自動、數控，臥式又可分為雙立柱與剪刀式，主要部件有：底座、床身、立柱、鋸梁和傳動機構、鋸條導向裝置、鋸條張緊裝置、送料機構、液壓傳動系統、電氣控制系統、潤滑及冷卻系統。

2、目前，中國專利申請?zhí)枺篶n202320331269.2公開了一種便于上料的臥式帶鋸床的伺服進給機構，包括有支撐底座、支撐柱、夾持座、夾持板、升降組件、切割裝置等；支撐底座上安裝有支撐柱，支撐底座兩側設置有升降組件，升降組件上方安裝有切割裝置，支撐柱頂部安裝有夾持座，夾持座上設置有兩個夾持板，每個夾持板外側均設置有電機，夾持板內側安裝有第一輸送輪和第二輸送輪。

3、但是，現有技術的鋸床上料進給裝置在使用過程中，通常僅在型材的兩側進行限位，限位力較差，在型材進行切鋸時會使切鋸部位受到向下的壓力而造成另一端的型材向上翹起，且在型材切鋸時的支撐力較差，影響型材切鋸的穩定性，并且在切鋸時，鋸床的刀片容易過多的進入型材內部而造成刀片與型材之間的過度摩擦，加快了鋸床刀片的磨損，影響鋸床刀片的使用壽命。

技術實現思路

1、本發明的目的在于提供一種防偏移的鋸床上料進給裝置，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本發明采取以下技術方案：一種防偏移的鋸床上料進給裝置，包括立柱、調節地腳、支撐框架、擺位機構、護片、鎖緊組件、主動輪組件、壓緊組件、支承機構和滾動軸，所述立柱底側與調節地腳相緊固，所述立柱頂側固定有擺位機構，所述擺位機構頂側安裝有支撐框架，所述支撐框架前側上部與護片緊固連接，所述支撐框架頂部前側設置有鎖緊組件，所述鎖緊組件后側對應設置有主動輪組件，所述支撐框架頂部中側和右側的均緊固有壓緊組件，所述支撐框架右側與支承機構固定連接，所述支撐框架頂部?jī)?nèi)側等距分布有四個滾動軸，所述主動輪組件底側與支撐框架相緊固，所述擺位機構包括排列設置的第一調位結構和第二調位結構、緊固于第一調位結構后部中側的伺服電機以及連接于伺服電機前部輸出端的皮帶輪組件，所述第一調位結構和第二調位結構底側均與立柱相固定，所述皮帶輪組件由兩個大小相同的滾輪和傳動設置于兩個滾輪外表面的輸送皮帶組成，所述輸送皮帶貫穿設置于第一調位結構和第二調位結構內部后側，并且兩個滾輪中軸處分別與第一調位結構和第二調位結構中部相連接。

3、優選的，所述鎖緊組件和主動輪組件均設置有兩組，且鎖緊組件和主動輪組件形成的兩組結構與兩個壓緊組件交錯設置。

4、優選的，所述鎖緊組件包括底側與支撐框架相緊固的油缸固定座、安裝于油缸固定座右側頂部的頂緊油缸、連接于頂緊油缸左側輸出軸的鎖緊輪架、轉動設置于鎖緊輪架內部左側的鎖緊輪以及緊固于鎖緊輪架底側的滑塊，所述滑塊底部滑動設置有滑軌，并且滑軌緊固于支撐框架內部頂側。

5、優選的，所述主動輪組件包括底部后側與支撐框架相緊固的主動輪架、一體成型于主動輪架底部中側的安裝板、緊固固定于安裝板底部中側的步進電機、連接于步進電機頂部輸出端的第一齒輪、嚙合傳動于第一齒輪右側的第二齒輪、嚙合傳動于第二齒輪右側的第三齒輪、同軸轉動于第一齒輪頂部中側的第一主動輪以及同軸轉動于第三齒輪頂部中側的第二主動輪，所述第一齒輪、第二齒輪和第三齒輪中部均與主動輪架轉動連接，所述第一主動輪和第二主動輪分別轉動設置于主動輪架內部左右兩側。

6、優選的，所述壓緊組件包括底部左右兩側均與支撐框架相緊固的龍門架、安裝于龍門架頂部中側的壓緊油缸、連接于壓緊油缸底部輸出端的罩架、轉動設置于罩架內部底側的壓緊輪以及固定連接于罩架左右兩側的移位塊，兩個所述移位塊分別與龍門架內部左右兩側進行縱向方位的滑動連接。

7、優選的，所述第一調位結構和第二調位結構的結構、大小相同，且位于同一水平高度位置。

8、優選的，所述第一調位結構包括底部與立柱相固定的支座、固定于支座內部中側的兩個軸承塊、轉動設置于兩個軸承塊內側的螺桿、嚙合傳動于螺桿頂側的弧形齒塊、固定于弧形齒塊頂部的滑座以及滑動連接于滑座內部左右兩側的兩個弧形槽架，所述螺桿后端部與皮帶輪組件的滾輪同軸轉動，所述滑座頂側與支撐框架相緊固，兩個所述弧形槽架分別嵌于支座左右兩側。

9、優選的，所述支座左右兩側均開設有弧形凹槽，所述滑座左右兩側底部均呈弧形狀，且滑座的弧形狀處轉動設置于支座的弧形凹槽內側。

10、優選的，所述支承機構包括左側與支撐框架相固定的定位座、固定連接于定位座右上側的橫框架、緊固于橫框架前部左下側的驅動電機、連接于驅動電機后側輸出端的第一帶輪以及纏繞傳動于第一帶輪外表面的拉繩，所述拉繩在第一帶輪左右兩側形成兩端延長線，位于左端的延長線穿過第二帶輪外表面下側和第三帶輪左上側后安裝于支板架前部右側，位于右端的延長線穿過第四帶輪外表面右側后安裝于支板架前部左側，所述第二帶輪位于第三帶輪下方，并且第二帶輪和第三帶輪后側中部均與橫框架前部左側轉動連接，所述第四帶輪后側中部與橫框架前部右側轉動連接，所述支板架底部與橫框架橫向滑動連接。

11、優選的，所述支板架頂面與滾動軸的頂部位置位于同一水平面上，所述拉繩左端的延長線端部位置設置有第一定位柱，并且第一定位柱轉動連接于支板架前部右側，所述拉繩右端的延長線端部位置設置有第二定位柱，并且第二定位柱轉動連接于支板架前部左側。

12、與現有技術相比，本發明的有益效果是：

13、本發明通過調節地腳可調節整體支撐框架的位置高低，可適用不同型號和高度的鋸床使用，通過鎖緊組件可使型材接觸在主動輪組件上，進一步的通過壓緊組件在型材上方起到限位的作用，便于型材移位的同時可避免型材切鋸時受到向下的壓力而造成滾動軸上的型材向上翹起，保證型材切鋸的穩定性和平整性，且通過支承機構使型材切鋸時在下方進行支撐，保證型材切鋸的效果；在擺位機構的作用下可使支撐框架作前后方向的擺位動作，以改變型材與鋸床之間的角度，避免鋸床的刀片過多的進入型材內部而造成刀片與型材之間的過度摩擦，減少鋸床刀片的磨損，提高鋸床刀片的使用壽命。

14、本發明通過伺服電機使螺桿在軸承塊內側作旋轉動作，在螺桿與弧形齒塊的配合作用下使滑座在弧形槽架上作呈弧形狀軌跡的前后移位動作，從而帶動支撐框架作弧形狀軌跡的位置移動調整，兩個弧形槽架分別嵌于支座左右兩側，支座左右兩側均開設有弧形凹槽，滑座左右兩側底部均呈弧形狀，且滑座的弧形狀處轉動設置于支座的弧形凹槽內側，以保證滑座前后弧形狀軌跡移位的穩定性。

15、本發明的拉繩在第一帶輪左右兩側形成兩端延長線，位于左端的延長線穿過第二帶輪外表面下側和第三帶輪左上側后安裝于支板架前部右側，位于右端的延長線穿過第四帶輪外表面右側后安裝于支板架前部左側，以在第一帶輪的正反轉作用下帶動支板架在橫框架上方作橫向的位置移動，從而改變支板架橫向伸出的位置以在型材切鋸時在型材底側起到支撐的作用，保證型材的切鋸效果。

技術特征：

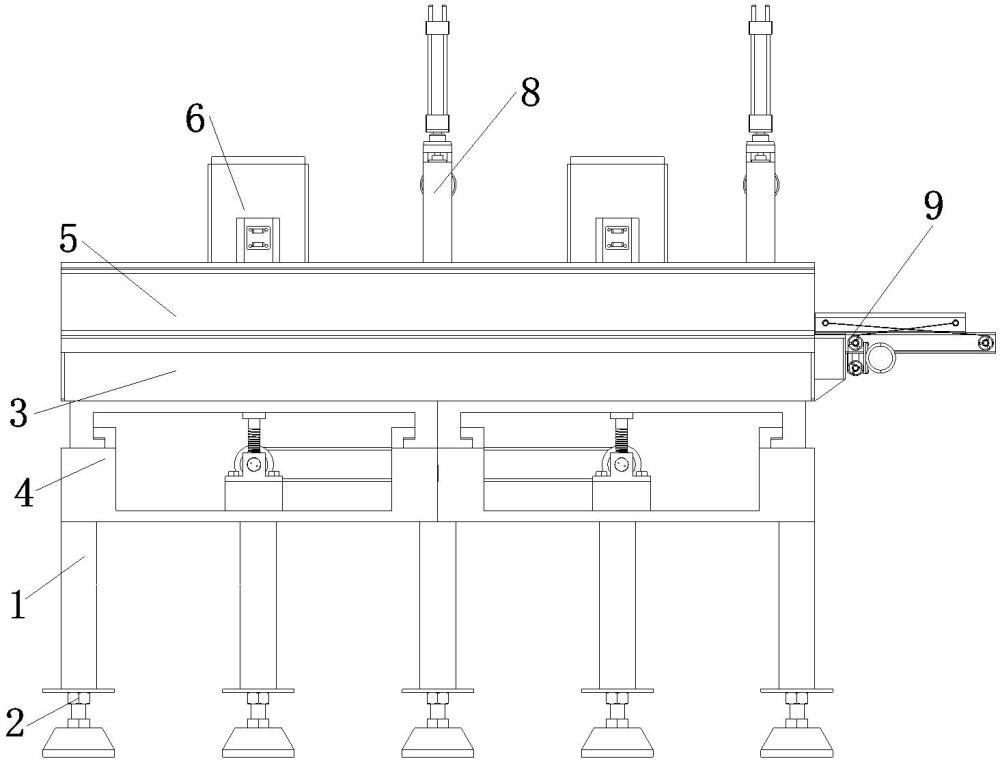

1.一種防偏移的鋸床上料進給裝置，包括立柱（1）和緊固于立柱（1）底側的調節地腳（2），其特征在于：還包括固定于立柱（1）頂側的擺位機構（4）、安裝于擺位機構（4）頂側的支撐框架（3）、緊固于支撐框架（3）前側上部的護片（5）、設置于支撐框架（3）頂部前側的鎖緊組件（6）、對應設置于鎖緊組件（6）后側的主動輪組件（7）、緊固于支撐框架（3）頂部中側和右側的兩個壓緊組件（8）、固定于支撐框架（3）右側的支承機構（9）以及等距分布于支撐框架（3）頂部?jī)?nèi)側的四個滾動軸（10），所述主動輪組件（7）底側與支撐框架（3）相緊固，所述擺位機構（4）包括排列設置的第一調位結構（41）和第二調位結構（42）、緊固于第一調位結構（41）后部中側的伺服電機（43）以及連接于伺服電機（43）前部輸出端的皮帶輪組件（44），所述第一調位結構（41）和第二調位結構（42）底側均與立柱（1）相固定，所述皮帶輪組件（44）由兩個大小相同的滾輪和傳動設置于兩個滾輪外表面的輸送皮帶組成，所述輸送皮帶貫穿設置于第一調位結構（41）和第二調位結構（42）內部后側，并且兩個滾輪中軸處分別與第一調位結構（41）和第二調位結構（42）中部相連接。

2.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述鎖緊組件（6）和主動輪組件（7）均設置有兩組，且鎖緊組件（6）和主動輪組件（7）形成的兩組結構與兩個壓緊組件（8）交錯設置。

3.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述鎖緊組件（6）包括底側與支撐框架（3）相緊固的油缸固定座（61）、安裝于油缸固定座（61）右側頂部的頂緊油缸（62）、連接于頂緊油缸（62）左側輸出軸的鎖緊輪架（63）、轉動設置于鎖緊輪架（63）內部左側的鎖緊輪（64）以及緊固于鎖緊輪架（63）底側的滑塊（65），所述滑塊（65）底部滑動設置有滑軌，并且滑軌緊固于支撐框架（3）內部頂側。

4.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述主動輪組件（7）包括底部后側與支撐框架（3）相緊固的主動輪架（71）、一體成型于主動輪架（71）底部中側的安裝板（72）、緊固固定于安裝板（72）底部中側的步進電機（73）、連接于步進電機（73）頂部輸出端的第一齒輪（74）、嚙合傳動于第一齒輪（74）右側的第二齒輪（75）、嚙合傳動于第二齒輪（75）右側的第三齒輪（76）、同軸轉動于第一齒輪（74）頂部中側的第一主動輪（77）以及同軸轉動于第三齒輪（76）頂部中側的第二主動輪（78），所述第一齒輪（74）、第二齒輪（75）和第三齒輪（76）中部均與主動輪架（71）轉動連接，所述第一主動輪（77）和第二主動輪（78）分別轉動設置于主動輪架（71）內部左右兩側。

5.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述壓緊組件（8）包括底部左右兩側均與支撐框架（3）相緊固的龍門架（81）、安裝于龍門架（81）頂部中側的壓緊油缸（82）、連接于壓緊油缸（82）底部輸出端的罩架（83）、轉動設置于罩架（83）內部底側的壓緊輪（84）以及固定連接于罩架（83）左右兩側的移位塊（85），兩個所述移位塊（85）分別與龍門架（81）內部左右兩側進行縱向方位的滑動連接。

6.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述第一調位結構（41）和第二調位結構（42）的結構、大小相同，且位于同一水平高度位置。

7.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述第一調位結構（41）包括底部與立柱（1）相固定的支座（411）、固定于支座（411）內部中側的兩個軸承塊（412）、轉動設置于兩個軸承塊（412）內側的螺桿（413）、嚙合傳動于螺桿（413）頂側的弧形齒塊（414）、固定于弧形齒塊（414）頂部的滑座（415）以及滑動連接于滑座（415）內部左右兩側的兩個弧形槽架（416），所述螺桿（413）后端部與皮帶輪組件（44）的滾輪同軸轉動，所述滑座（415）頂側與支撐框架（3）相緊固，兩個所述弧形槽架（416）分別嵌于支座（411）左右兩側。

8.根據權利要求7所述一種防偏移的鋸床上料進給裝置，其特征在于：所述支座（411）左右兩側均開設有弧形凹槽，所述滑座（415）左右兩側底部均呈弧形狀，且滑座（415）的弧形狀處轉動設置于支座（411）的弧形凹槽內側。

9.根據權利要求1所述一種防偏移的鋸床上料進給裝置，其特征在于：所述支承機構（9）包括左側與支撐框架（3）相固定的定位座（91）、固定連接于定位座（91）右上側的橫框架（92）、緊固于橫框架（92）前部左下側的驅動電機（93）、連接于驅動電機（93）后側輸出端的第一帶輪（94）以及纏繞傳動于第一帶輪（94）外表面的拉繩（95），所述拉繩（95）在第一帶輪（94）左右兩側形成兩端延長線，位于左端的延長線穿過第二帶輪（96）外表面下側和第三帶輪（97）左上側后安裝于支板架（99）前部右側，位于右端的延長線穿過第四帶輪（98）外表面右側后安裝于支板架（99）前部左側，所述第二帶輪（96）位于第三帶輪（97）下方，并且第二帶輪（96）和第三帶輪（97）后側中部均與橫框架（92）前部左側轉動連接，所述第四帶輪（98）后側中部與橫框架（92）前部右側轉動連接，所述支板架（99）底部與橫框架（92）橫向滑動連接。

10.根據權利要求9所述一種防偏移的鋸床上料進給裝置，其特征在于：所述支板架（99）頂面與滾動軸（10）的頂部位置位于同一水平面上，所述拉繩（95）左端的延長線端部位置設置有第一定位柱（951），并且第一定位柱（951）轉動連接于支板架（99）前部右側，所述拉繩（95）右端的延長線端部位置設置有第二定位柱（952），并且第二定位柱（952）轉動連接于支板架（99）前部左側。

技術總結
本發明公開了一種防偏移的鋸床上料進給裝置，包括立柱、調節地腳和支撐框架；本發明通過調節地腳可調節整體支撐框架的位置高低，可適用不同型號和高度的鋸床使用，通過鎖緊組件可使型材接觸在主動輪組件上，進一步的通過壓緊組件在型材上方起到限位的作用，便于型材移位的同時可避免型材切鋸時受到向下的壓力而造成滾動軸上的型材向上翹起，保證型材切鋸的穩定性和平整性，且通過支承機構使型材切鋸時在下方進行支撐，保證型材切鋸的效果；在擺位機構的作用下可使支撐框架作前后方向的擺位動作，以改變型材與鋸床之間的角度，避免鋸床的刀片過多的進入型材內部而造成刀片與型材之間的過度摩擦，減少鋸床刀片的磨損，提高鋸床刀片的使用壽命。

技術研發人員：姚兵,達慶輝
受保護的技術使用者：江蘇三迪機車制造有限公司
技術研發日：
技術公布日：2025/4/28
