本技術涉及鋼管加工相關，尤其涉及一種金屬鋼管壓彎工裝。

背景技術：

1、鋼管制作出來時大多都是直的，但是在使用鋼管的過程中經常需要鋼管有折彎的地方，這時就需要對鋼管進行壓彎，人工壓彎需要使用到一種壓彎的工裝來進行輔助壓彎，工裝可以使操作人員快速對金屬鋼管進行壓彎，且壓彎效果好，故此，特別需要一種金屬鋼管壓彎工裝。

2、但是現有的金屬鋼管壓彎工裝，大多數壓彎工裝只能對單一直徑的金屬鋼管進行壓彎，且壓彎效果較差，實用性較差，其次，大多數壓彎無法對金屬鋼管進行加熱，壓彎效果較差，且容易對鋼管造成損傷。

技術實現思路

1、本實用新型的目的在于提供一種金屬鋼管壓彎工裝，以解決上述背景技術中提出的現有的金屬鋼管壓彎工裝，大多數壓彎工裝只能對單一直徑的金屬鋼管進行壓彎，且壓彎效果較差，實用性較差，其次，大多數壓彎無法對金屬鋼管進行加熱，壓彎效果較差，且容易對鋼管造成損傷的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種金屬鋼管壓彎工裝，包括底座，所述底座的一端設置有壓彎?rùn)C(jī)構，所述底座的一端設置有加熱機構；

3、所述壓彎?rùn)C(jī)構包括第一固定塊、連接塊、滑塊、螺桿、螺母、第二固定塊、滑槽、連接槽、氣缸、推桿、壓緊板、限位塊、限位槽、軸承、旋轉板和壓彎塊，所述底座的一側表面固定安裝有第一固定塊，所述第一固定塊的一側表面固定安裝有連接塊，所述連接塊的一端固定連接有滑塊，所述滑塊的一側表面焊接有螺桿，所述螺桿的一端設置有螺母，所述連接塊的一端連接有第二固定塊，所述第二固定塊的一側表面開設有滑槽，所述第二固定塊的一側表面開設有連接槽，所述底座的一側表面固定安裝有氣缸，所述氣缸的一端設置有推桿，所述推桿的一端固定連接有壓緊板，所述壓緊板的一側表面固定連接有限位塊，所述底座的一側表面開設有限位槽。

4、優選的，所述底座的一端設置有軸承，所述軸承的一端設置有旋轉板，所述旋轉板的一側表面固定安裝有壓彎塊。

5、優選的，所述滑塊通過滑槽與第二固定塊構成滑動結構，所述螺桿的一端貫穿連接槽與螺母螺紋連接。

6、優選的，所述限位塊通過限位槽與底座構成滑動結構。

7、優選的，所述旋轉板通過軸承與底座構成旋轉結構。

8、優選的，所述加熱機構包括聚熱殼、水箱、進水口、加熱絲、水泵、抽水管、排水管和加熱水管，所述底座的一端固定安裝有聚熱殼，所述聚熱殼的一側表面固定安裝有水箱，所述水箱的一端設置有進水口，所述水箱的內部固定安裝有加熱絲，所述水箱的一側表面固定安裝有水泵，所述水泵的一端設置有抽水管，所述水泵的一端設置有排水管，所述排水管的一端固定連接有加熱水管。

9、與現有技術相比，本實用新型的有益效果是：該金屬鋼管壓彎工裝，通過第一固定塊、連接塊、滑塊、螺桿、螺母、第二固定塊、滑槽、連接槽、氣缸、推桿、壓緊板、限位塊、限位槽、軸承、旋轉板和壓彎塊的設置，在進行壓彎工作時，可以調節第一固定塊和第二固定塊之間的距離，這樣就可以放置不同直徑的金屬鋼管，可以對不同直徑的金屬鋼管進行壓彎，通過聚熱殼、水箱、進水口、加熱絲、水泵、抽水管、排水管和加熱水管的設置，壓彎前使加熱絲通電加熱，把水箱中的水加熱，水泵把熱水送到加熱水管中，聚熱殼中就會匯聚很多熱量，對進入聚熱殼的金屬鋼管進行加熱，使壓彎效果更好。

技術特征：

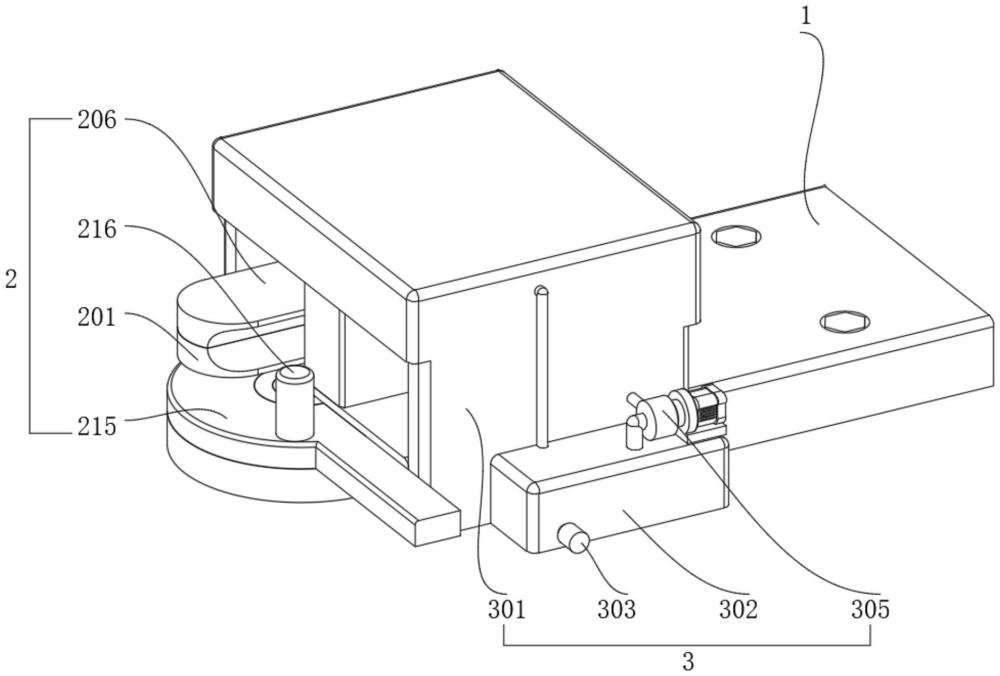

1.一種金屬鋼管壓彎工裝，包括底座(1)，其特征在于：所述底座(1)的一端設置有壓彎?rùn)C(jī)構(2)，所述底座(1)的一端設置有加熱機構(3)；

2.根據權利要求1所述的一種金屬鋼管壓彎工裝，其特征在于：所述底座(1)的一端設置有軸承(214)，所述軸承(214)的一端設置有旋轉板(215)，所述旋轉板(215)的一側表面固定安裝有壓彎塊(216)。

3.根據權利要求1所述的一種金屬鋼管壓彎工裝，其特征在于：所述滑塊(203)通過滑槽(207)與第二固定塊(206)構成滑動結構，所述螺桿(204)的一端貫穿連接槽(208)與螺母(205)螺紋連接。

4.根據權利要求1所述的一種金屬鋼管壓彎工裝，其特征在于：所述限位塊(212)通過限位槽(213)與底座(1)構成滑動結構。

5.根據權利要求2所述的一種金屬鋼管壓彎工裝，其特征在于：所述旋轉板(215)通過軸承(214)與底座(1)構成旋轉結構。

6.根據權利要求1所述的一種金屬鋼管壓彎工裝，其特征在于：所述加熱機構(3)包括聚熱殼(301)、水箱(302)、進水口(303)、加熱絲(304)、水泵(305)、抽水管(306)、排水管(307)和加熱水管(308)，所述底座(1)的一端固定安裝有聚熱殼(301)，所述聚熱殼(301)的一側表面固定安裝有水箱(302)，所述水箱(302)的一端設置有進水口(303)，所述水箱(302)的內部固定安裝有加熱絲(304)，所述水箱(302)的一側表面固定安裝有水泵(305)，所述水泵(305)的一端設置有抽水管(306)，所述水泵(305)的一端設置有排水管(307)，所述排水管(307)的一端固定連接有加熱水管(308)。

技術總結
本技術涉及鋼管加工相關技術領域，尤其涉及一種金屬鋼管壓彎工裝，包括底座，所述底座的一端設置有壓彎?rùn)C(jī)構，所述底座的一端設置有加熱機構。該金屬鋼管壓彎工裝，通過第一固定塊、連接塊、滑塊、螺桿、螺母、第二固定塊、滑槽、連接槽、氣缸、推桿、壓緊板、限位塊、限位槽、軸承、旋轉板和壓彎塊的設置，在進行壓彎工作時，可以調節第一固定塊和第二固定塊之間的距離，這樣就可以放置不同直徑的金屬鋼管，可以對不同直徑的金屬鋼管進行壓彎，通過加熱機構的設置，壓彎前使加熱絲通電加熱，把水箱中的水加熱，水泵把熱水送到加熱水管中，聚熱殼中就會匯聚很多熱量，對進入聚熱殼的金屬鋼管進行加熱，使壓彎效果更好。

技術研發人員：彭操坪,沈琦,張麗紅,李延立
受保護的技術使用者：蘇州眾之甫安防科技有限公司
技術研發日：20240613
技術公布日：2025/4/28
