本技術涉及機械零件加工，具體為一種機械零件加工用折彎裝置。

背景技術：

1、對于建筑行業來說，基本都要用到機械管件，在建筑施工中通常需要將機械管件彎折進而能適應更多的情況，工人一般直接用一只手壓住機械管件的一端，然后另一只手按壓機械管件的另一端，如此對機械管件進行折彎會使工人感到較勞累，同時難以控制機械管件折彎的角度，因此工人對機械管件的折彎效率較低。

2、公開號為cn219211191u的中國授權專利文件，公開了管件折彎裝置，包括安裝板：所述安裝板上轉動連接有對管件滾動輸送的管輪，所述安裝板上設有行程槽，所述安裝板上設置有往復組件，且往復組件上設置有折彎組件，并驅動折彎組件沿行程槽的內壁移動，所述往復組件上活動連接有垂直于折彎組件移動方向伸縮的限位組件。本實用新型中，該折彎裝置通過設置的與折彎組件同步運動的限位組件，可以在折彎組件對發動機管件進行滾動折彎時，使得折彎后的發動機管件與限位組件接觸，即可對發動機管件的折彎幅度和行程起到限位保護的作用，避免發動機管件發生折彎過度的現象，從而提高發動機管件的折彎質量。

3、上述現有技術中的折彎裝置安裝固定較為繁瑣，操作較為復雜，裝置整體使用成本較高，因此需要研制一種新型機械零件加工用折彎裝置。

技術實現思路

1、本實用新型的目的在于提供一種機械零件加工用折彎裝置，以解決上述背景技術中提出的現有技術中的折彎裝置安裝固定較為繁瑣，操作較為復雜，裝置整體使用成本較高的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種機械零件加工用折彎裝置，包括固定底座，所述固定底座的上端表面分別焊接固定有第一限位固定架和第二限位固定架，第一限位固定架和第二限位固定架的表面均設置有管件固定槽，所述固定底座的上端表面焊接固定有折彎作業架，所述折彎作業架的兩側安裝有固定滑柱，所述折彎作業架上安裝有絲杠主體，絲杠主體的表面安裝有絲杠滑塊，所述絲杠滑塊通過焊接固定連接有升降板，升降板的下端安裝有折彎壓塊，所述升降板的兩端通過升降滑套沿固定滑柱的表面進行垂直滑動。

3、優選的，所述第一限位固定架和第二限位固定架通過管件固定槽用于對機械管件進行安放固定。

4、優選的，所述固定滑柱共設置有兩個，且兩個所述固定滑柱之間安裝有限位卡架。

5、優選的，所述折彎作業架的頂端安裝有絲杠螺母，所述絲杠滑塊沿絲杠主體的表面垂直滑動，絲杠主體的頂端設置有控制手柄。

6、優選的，所述折彎壓塊的表面通過鎖緊螺絲與升降板表面固定連接，折彎壓塊的前后兩端設置有固定軸柄。

7、優選的，所述折彎作業架的表面設置有條形卡槽。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)本實用新型通過對折彎裝置進行便捷式組裝固定，具備安裝拆卸方便，折彎作業便捷穩定的優點，可將機械管件平穩放置于兩個限位固定架的固定槽中，通過手動控制手柄帶動折彎壓塊下壓運動，從而可對管件進行快速折彎作業，整個裝置操作簡單，組裝成本低；

10、(2)該裝置僅需人工手動轉動控制手柄，即可驅動折彎壓塊下壓將下方固定好的機械管件進行壓合折彎，整體操作控制較為方便和省力，設置有固定滑套配合固定滑柱結構，促使折彎壓塊下壓平穩安全。

技術特征：

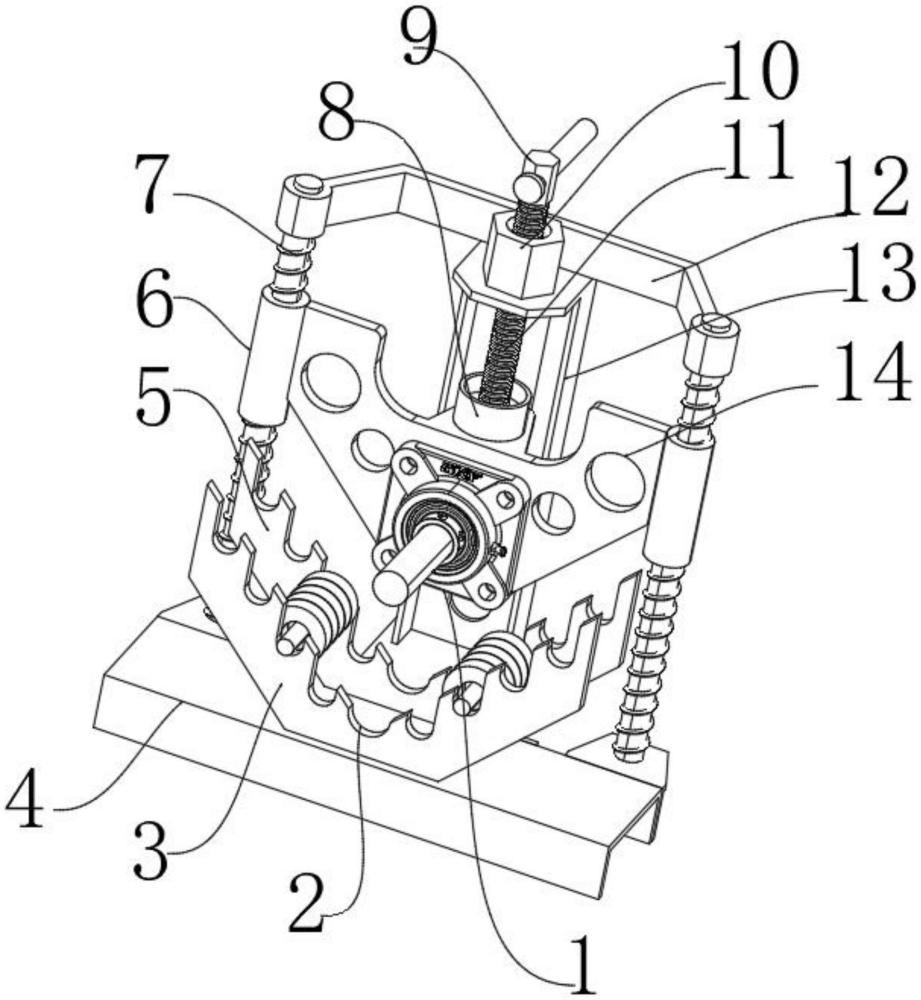

1.一種機械零件加工用折彎裝置，包括固定底座(4)，其特征在于，所述固定底座(4)的上端表面分別焊接固定有第一限位固定架(3)和第二限位固定架(5)，第一限位固定架(3)和第二限位固定架(5)的表面均設置有管件固定槽(2)，所述固定底座(4)的上端表面焊接固定有折彎作業架(13)，所述折彎作業架(13)的兩側安裝有固定滑柱(7)，所述折彎作業架(13)上安裝有絲杠主體(11)，絲杠主體(11)的表面安裝有絲杠滑塊(8)，所述絲杠滑塊(8)通過焊接固定連接有升降板(14)，升降板(14)的下端安裝有折彎壓塊(1)，所述升降板(14)的兩端通過升降滑套(6)沿固定滑柱(7)的表面進行垂直滑動。

2.根據權利要求1所述的一種機械零件加工用折彎裝置，其特征在于：所述第一限位固定架(3)和第二限位固定架(5)通過管件固定槽(2)用于對機械管件進行安放固定。

3.根據權利要求1所述的一種機械零件加工用折彎裝置，其特征在于：所述固定滑柱(7)共設置有兩個，且兩個所述固定滑柱(7)之間安裝有限位卡架(12)。

4.根據權利要求1所述的一種機械零件加工用折彎裝置，其特征在于：所述折彎作業架(13)的頂端安裝有絲杠螺母(10)，所述絲杠滑塊(8)沿絲杠主體(11)的表面垂直滑動，絲杠主體(11)的頂端設置有控制手柄(9)。

5.根據權利要求1所述的一種機械零件加工用折彎裝置，其特征在于：所述折彎壓塊(1)的表面通過鎖緊螺絲(15)與升降板(14)表面固定連接，折彎壓塊(1)的前后兩端設置有固定軸柄(16)。

6.根據權利要求1所述的一種機械零件加工用折彎裝置，其特征在于：所述折彎作業架(13)的表面設置有條形卡槽(17)。

技術總結
本技術公開了一種機械零件加工用折彎裝置，包括固定底座，所述固定底座的上端表面分別焊接固定有第一限位固定架和第二限位固定架，第一限位固定架和第二限位固定架的表面均設置有管件固定槽，所述固定底座的上端表面焊接固定有折彎作業架，所述絲杠滑塊通過焊接固定連接有升降板，升降板的下端安裝有折彎壓塊，所述升降板的兩端通過升降滑套沿固定滑柱的表面進行垂直滑動。本技術通過對折彎裝置進行便捷式組裝固定，具備安裝拆卸方便，折彎作業便捷穩定的優點，可將機械管件平穩放置于兩個限位固定架的固定槽中，通過手動控制手柄帶動折彎壓塊下壓運動，從而可對管件進行快速折彎作業，整個裝置操作簡單，組裝成本低。

技術研發人員：張擁尚,張擁強
受保護的技術使用者：成都擎嶺航空科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
