本技術涉及管道堆焊，特別涉及一種用于天然氣管道內部堆焊的定位裝置。

背景技術：

1、堆焊作為材料表面改性的一種經濟而快速的工藝方法，廣泛應用于各個工業部門零件的制造修復中。在天然氣管道行業，防腐堆焊尤其重要，因為它通過在普通鋼材上堆焊防腐性能較好的金屬(如不銹鋼、雙相鋼等)，來減少工件的生產成本，縮短生產時間，并提高工件的機械性能。

2、在采用堆焊方法對管道進行加工時，如申請號為:cn202022006594.0，專利名稱為一種管道堆焊夾持用精準定位裝置的實用新型專利，其公開了一種管道堆焊夾持用精準定位裝置，包括底座，所述底座的頂部固定連接有支撐板，所述支撐板的一側設置有蓋板，所述支撐板靠近蓋板一側的板壁上開設有第一凹槽，本實用新型的有益效果是：本實用新型一種管道堆焊夾持用精準定位裝置結構簡單，使用方便，通過轉動軸帶動位于第一凹槽內的螺旋盤進行轉動，螺旋盤在轉動時能夠同步的帶動四個嚙合塊相向運動，四個嚙合塊分別通過四個傳動塊帶動弧形夾塊對管道的四周進行夾持，這是為了防止在焊接的過程中管道晃動而導致的焊接效果不佳，但是其能夠進行定位的鋼管的直徑有限，不能適用于多種鋼管的定位。

3、所以需要一種用于天然氣管道內部堆焊的定位裝置來解決此問題。

技術實現思路

1、針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種用于天然氣管道內部堆焊的定位裝置，有效的解決了上述問題。

2、其解決的技術方案是，本實用新型包括底板，底板上安裝有第一支撐架和第二支撐架，第一支撐架上通過多個固定桿固定安裝有第一環體，第二支撐架上通過多個滑軌轉動安裝有第二環體，第一環體上轉動安裝有壓爪，壓爪的端部安裝有按壓部，第二環體上設有多個滑槽，滑槽內滑動安裝有導軌，導軌內滑動安裝有連接軸，連接軸與壓爪的中部轉動連接，構成轉動第二環體使壓爪轉動的結構。

3、進一步的，所述的按壓部包括支架，支架的一端轉動安裝在壓爪的端部，支架的另一端安裝有弧形壓板，弧形壓板的凹面設有摩擦層，壓爪的內側還設有拉簧，拉簧的端部與弧形壓板的凸面連接。

4、進一步的，所述的按壓部為周側面為摩擦面的轉動輥，壓爪上還設有驅動轉動輥轉動的調節電機。

5、進一步的，所述的導軌的兩側設有限位凸起。

6、進一步的，所述的底板的下端還設有固定板，固定板通過連接桿與底板固定連接，底板上設有轉動安裝有固定的絲杠，絲杠的端部指向第二環體的外側面。

7、進一步的，所述的絲杠的數量大于等于二。

8、進一步的，所述的第二環體的內側面設有不完全內齒環，第一支撐架或第二支撐架上設有驅動電機，驅動電機的轉軸上安裝有與不完全內齒環嚙合的齒輪。

9、本實用新型的有益效果是：

10、1.通過轉動第二環體，使壓爪及其上的按壓部能夠靈活地移動到待固定管道的外側，并通過按壓部緊密地壓在管道上，從而實現快速而準確的管道定位；

11、2.由于壓爪是通過滑軌和連接軸與第二環體連接的，因此可以適應不同直徑的管道。此外，弧形壓板的設計配合拉簧的彈性，使得按壓部能夠自動適應管道的形狀，提供更穩定的固定效果；

12、3.裝置設計有轉動絲杠和驅動電機，可以方便地調整壓爪和按壓部的位置，以及固定第二環體的位置。同時，固定板下端的帶剎車萬向輪使得裝置可以方便地移動到需要定位的位置，提高了工作效率。

技術特征：

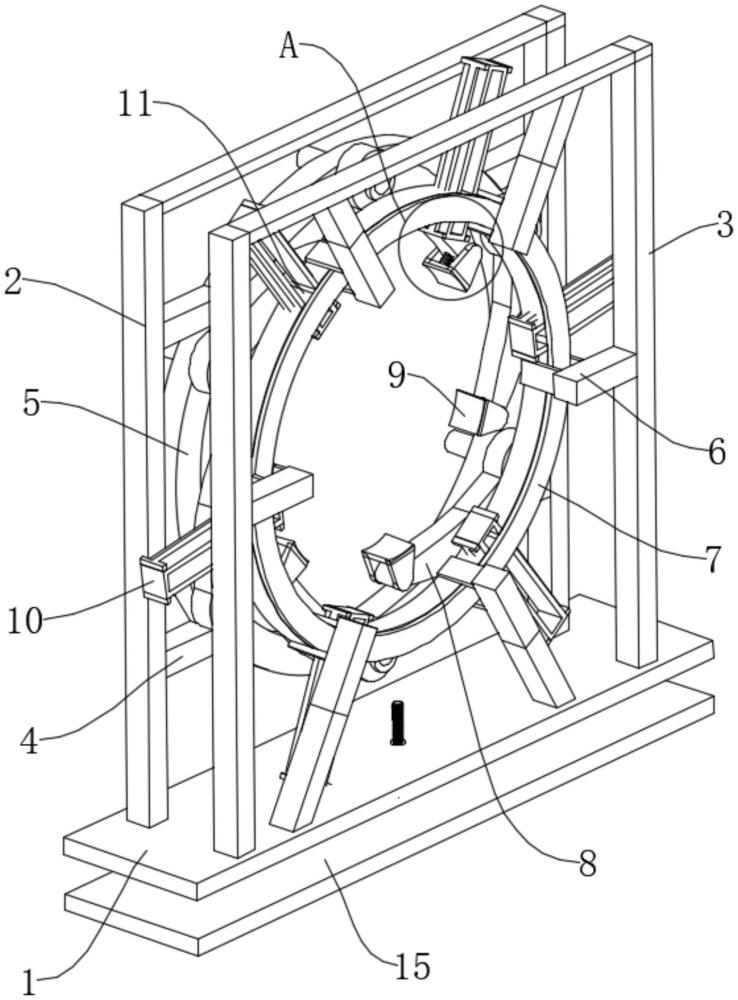

1.一種用于天然氣管道內部堆焊的定位裝置，包括底板(1)，其特征在于，底板(1)上安裝有第一支撐架(2)和第二支撐架(3)，第一支撐架(2)上通過多個固定桿(4)固定安裝有第一環體(5)，第二支撐架(3)上通過多個滑軌(6)轉動安裝有第二環體(7)，第一環體(5)上轉動安裝有壓爪(8)，壓爪(8)的端部安裝有按壓部(9)，第二環體(7)上設有多個滑槽，滑槽內滑動安裝有導軌(10)，導軌(10)內滑動安裝有連接軸(11)，連接軸(11)與壓爪(8)的中部轉動連接，構成轉動第二環體(7)使壓爪(8)轉動的結構。

2.根據權利要求1所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述的按壓部(9)包括支架(12)，支架(12)的一端轉動安裝在壓爪(8)的端部，支架(12)的另一端安裝有弧形壓板(13)，弧形壓板(13)的凹面設有摩擦層，壓爪(8)的內側還設有拉簧(14)，拉簧(14)的端部與弧形壓板(13)的凸面連接。

3.根據權利要求1所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述的按壓部(9)為周側面為摩擦面的轉動輥，壓爪(8)上還設有驅動轉動輥轉動的調節電機。

4.根據權利要求1-3任一項所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述的導軌(10)的兩側設有限位凸起。

5.根據權利要求2所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述的底板(1)的下端還設有固定板(15)，固定板(15)通過連接桿與底板(1)固定連接，底板(1)上設有轉動安裝有固定的絲杠(16)，絲杠(16)的端部指向第二環體(7)的外側面。

6.根據權利要求5所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述絲杠(16)的數量大于等于二。

7.根據權利要求2所述的一種用于天然氣管道內部堆焊的定位裝置，其特征在于，所述的第二環體(7)的內側面設有不完全內齒環(17)，第一支撐架(2)或第二支撐架(3)上設有驅動電機，驅動電機的轉軸上安裝有與不完全內齒環(17)嚙合的齒輪。

技術總結
一種用于天然氣管道內部堆焊的定位裝置，包括底板，底板上安裝有第一支撐架和第二支撐架，第一支撐架上通過多個固定桿固定安裝有第一環體，第二支撐架上通過多個滑軌轉動安裝有第二環體，第一環體上轉動安裝有壓爪，壓爪的端部安裝有按壓部，第二環體上設有多個滑槽，滑槽內滑動安裝有導軌，導軌內滑動安裝有連接軸，連接軸與壓爪的中部轉動連接，構成轉動第二環體使壓爪轉動的結構；高裝置通過轉動第二環體，使壓爪及其上的按壓部能夠靈活地移動到待固定管道的外側，并通過按壓部緊密地壓在管道上，從而實現快速而準確的管道定位；由于壓爪是通過滑軌和連接軸與第二環體連接的，因此可以適應不同直徑的管道。
