本技術屬于輥壓機主用具，具體涉及一種輥壓機主輥外觀防護裝置。

背景技術：

1、目前輥壓工序在生產過程中，極片入輥前有毛刷除塵機構清理極片表面粉塵，然而正負極涂布刮帶造成的極片外觀異常，毛刷清除不掉，極片外觀異常位置偏厚會造成輥面損傷，影響產品質量；如果單獨的安裝ccd相機，由于輥壓機運行速度快（80m/min），放卷到主輥距離短，從設備識別到停止運行由于距離不夠而無法避免異常極片進入主輥；因此，提供一種結構合理、采用檢測裝置進行瑕疵檢測、增加緩存裝置、避免無法及時停機、節省時間、成本低的一種輥壓機主輥外觀防護裝置是非常有必要的。

技術實現思路

1、本實用新型的目的是為了克服現有技術的不足，而提供一種結構合理、采用檢測裝置進行瑕疵檢測、增加緩存裝置、避免無法及時停機、節省時間、成本低的一種輥壓機主輥外觀防護裝置。

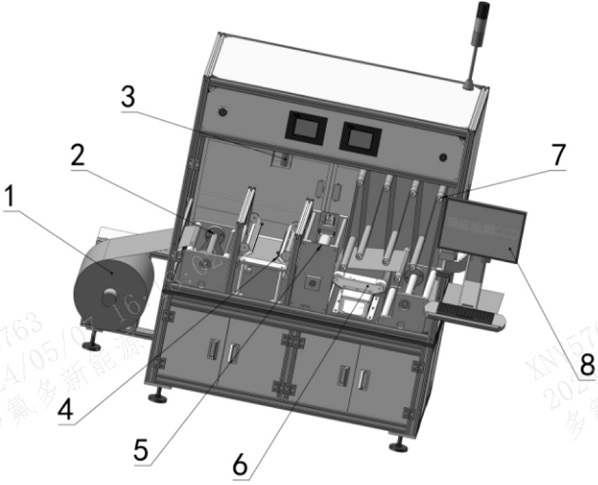

2、本實用新型的目的是這樣實現的：一種輥壓機主輥外觀防護裝置，它包括輥壓機，所述輥壓機一側設置有正/負極極卷，所述正/負極極卷設置在放卷設備上，所述輥壓機內部左側設置有張力輥，所述輥壓機內部上方設置有ccd檢測裝置，所述張力輥右側設置有光源，所述光源右側設置有牽引輥，所述牽引輥右側設置有緩存裝置，所述緩存裝置下方前面設置有負壓除塵裝置，所述輥壓機相對于所述正/負極極卷的一側設置有電腦屏顯。

3、所述正/負極極卷依次穿過所述張力輥、所述牽引輥以及所述緩存裝置到達所述輥壓機的另一側。

4、所述張力輥利用磁粉制動器對所述正/負極極卷的極片的張力平整度進行實時調節，張力調節范圍：10～1000n。

5、所述ccd檢測裝置采用sophia?xo型號超低噪聲ccd相機，實現檢測所述正/負極極卷的極片外觀瑕疵。

6、所述牽引輥采用雙電機驅動、液壓油缸壓緊的無彎輥結構，實現述正/負極極卷的極片移動；所述牽引輥直徑?200mm。

7、所述負壓除塵裝置的風斗氣缸缸徑?25mm，行程80mm。

8、所述緩存裝置由多個呈上下交叉設置的緩存輥構成，增加放卷與主輥之間的間距。

9、所述ccd檢測裝置與電腦屏顯電連接，實現顯示極片瑕疵外觀和圖片存儲。

10、本實用新型的有益效果：本實用新型為一種輥壓機主輥外觀防護裝置，在使用中，本實用新型在輥前增加ccd檢測裝置和緩存裝置，在檢測到極片上異物時可以反饋給設備報警停機，人工操作避免輥面因極片異常進入主輥而造成損傷；本實用新型具有結構合理、采用檢測裝置進行瑕疵檢測、增加緩存裝置、避免無法及時停機、節省時間、成本低的優點。

技術特征：

1.一種輥壓機主輥外觀防護裝置，它包括輥壓機，所述輥壓機一側設置有正/負極極卷，所述正/負極極卷設置在放卷設備上，其特征在于：所述輥壓機內部左側設置有張力輥，所述輥壓機內部上方設置有ccd檢測裝置，所述張力輥右側設置有光源，所述光源右側設置有牽引輥，所述牽引輥右側設置有緩存裝置，所述緩存裝置下方前面設置有負壓除塵裝置，所述輥壓機相對于所述正/負極極卷的一側設置有電腦屏顯。

2.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述正/負極極卷依次穿過所述張力輥、所述牽引輥以及所述緩存裝置到達所述輥壓機的另一側。

3.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述張力輥利用磁粉制動器對所述正/負極極卷的極片的張力平整度進行實時調節，張力調節范圍：10～1000n。

4.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述ccd檢測裝置采用sophia?xo型號超低噪聲ccd相機，實現檢測所述正/負極極卷的極片外觀瑕疵。

5.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述牽引輥采用雙電機驅動、液壓油缸壓緊的無彎輥結構，實現述正/負極極卷的極片移動；所述牽引輥直徑?200mm。

6.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述負壓除塵裝置的風斗氣缸缸徑?25mm，行程80mm。

7.根據權利要求1所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述緩存裝置由多個呈上下交叉設置的緩存輥構成，增加放卷與主輥之間的間距。

8.根據權利要求4所述的一種輥壓機主輥外觀防護裝置，其特征在于：所述ccd檢測裝置與電腦屏顯電連接，實現顯示極片瑕疵外觀和圖片存儲。

技術總結
本技術涉及一種輥壓機主輥外觀防護裝置，它包括輥壓機，輥壓機一側設置有正/負極極卷，正/負極極卷設置在放卷設備上，輥壓機內部左側設置有張力輥，輥壓機內部上方設置有CCD檢測裝置，張力輥右側設置有光源，光源右側設置有牽引輥，牽引輥右側設置有緩存裝置，緩存裝置下方前面設置有負壓除塵裝置，輥壓機相對于正/負極極卷的一側設置有電腦屏顯；本技術具有結構合理、采用檢測裝置進行瑕疵檢測、增加緩存裝置、避免無法及時停機、節省時間、成本低的優點。

技術研發人員：許飛,張二斌,趙軍偉,馮晴霄,邵源峰,王震,畢莎莎,馬紅濤
受保護的技術使用者：廣西寧福新能源科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
