本技術涉及模溫機，具體涉及一種水循環模溫機。

背景技術：

1、模溫機，全稱為模具溫度控制機，是一種用于控制工業生產中模具溫度的設備。它廣泛應用于塑料加工、橡膠加工、化工反應、壓鑄、擠出、熱壓成型、密煉等工業領域，尤其是需要精密控制模具或反應釜溫度的場合。

2、相關技術中，如cn203063085u公開了一種水循環模溫機，其包括通過管路依次連通的循環泵、加熱器、溫控器及集氣罐，循環泵、加熱器、溫控器及集氣罐組成循環回路；循環泵與加熱器之間設置有壓力開關，加熱器與溫控器之間設置有感溫棒及壓力表，溫控器與集氣罐之間設置有感溫棒及安全閥。即cn203063085u采用水作為導熱媒介，以電能作為加熱能源，通過循環泵驅動水在加熱系統與被加熱設備間進行循環加熱，實現恒溫作用。

3、但是，cn203063085u公開的水循環模溫機在運行過程中，尤其是高溫操作時，水可能會蒸發，導致管道內的水量逐漸減少，且cn203063085u還存在熱交換效率低，耗能高的問題，因此，需要對其進行改進。

技術實現思路

1、本實用新型的目的在于針對現有技術中的缺陷和不足，本實用新型提供一種水循環模溫機。

2、本實用新型采用的技術方案是：一種水循環模溫機，用于對模具進行控溫，包括模具管道、熱交換器、加熱器、循環泵、加壓泵以及控制單元，所述模具管道包括分別設于模具兩側的模具進水管和模具出水管，所述熱交換器、加熱器、循環泵和加壓泵均與控制單元電連接，且所述模具管道、熱交換器、加熱器、循環泵形成水循環回路；

3、所述熱交換器具有第一進口、第二進口、第一出口和第二出口，所述第一進口連通有冷卻水進水管，所述第二進口連通于模具出水管，所述第一出口連通有冷卻水回水管，所述第二出口通過管道連通于加熱器的進水口；

4、所述加熱器的出水口連通于循環泵的進水端，所述循環泵的出水端連通于模具進水管，使所述加熱器加熱后的熱水通過循環泵進入模具進水管后從模具出水管流出至熱交換器內，再從熱交換器回流至加熱器內進行加熱；

5、所述加壓泵的進水端與冷卻水進水管連通，所述加壓泵的出水端與循環泵連通，使需要補水時，所述控制單元控制加壓泵動作，使所述加壓泵將冷卻水進水管內的水泵入熱交換器、加熱器、循環泵和模具管道形成的水循環回路中

6、可選的，所述模具進水管和模具出水管上均設置有溫度傳感器，兩個所述溫度傳感器均與控制單元電連接，以通過所述溫度傳感器實時檢測模具進水管和模具出水管內的水的溫度。

7、可選的，所述模具進水管上設置有壓力表，所述壓力表與控制單元電連接，且所述壓力表用于檢測模具進水管內的水壓。

8、可選的，所述冷卻水進水管上設置有與控制單元電連接的電磁閥。

9、可選的，所述冷卻水進水管上還設置有低壓壓力開關，所述低壓壓力開關與控制單元電連接，且所述低壓壓力開關用于檢測冷卻水進水管內的水壓。

10、可選的，所述加壓泵與循環泵之間和冷卻水回水管上均設置有立式止回閥。

11、可選的，所述模具進水管、模具出水管和冷卻水進水管上均設置有球閥，第一個所述球閥設于模具進水管靠近模具的一端，第二個所述球閥設于模具出水管靠近模具的一端，第三個所述球閥設于冷卻水進水管遠離熱交換器的一端。

12、可選的，所述冷卻水進水管上還設置有y型過濾器，所述y型過濾器設于冷卻水進水管遠離熱交換器的一端，且冷卻水進水管上的球閥位于y型過濾器與熱交換器之間。

13、采用上述技術方案后，本實用新型有益效果為：

14、本申請通過壓力表實時檢測模具進水管內的水壓，從而實現對模具管道、熱交換器、加熱器、循環泵形成水循環回路的水壓的檢測，當壓力表檢測到水壓低于正常值時，即此時循環回路中水量減少，此時通過控制單元控制加壓泵動作，使加壓泵將冷卻水進水管中的水直接輸入至水循環回路中，從而實現自動加水，保證了對模具的控溫效果，且本申請中模具出水管的水流入熱交換器中，與經熱交換器第一進口流入的冷水進行熱量交換，從而提高了熱交換效率高，減少了能耗，符合節能環保的理念，具有較佳的市場推廣價值。

技術特征：

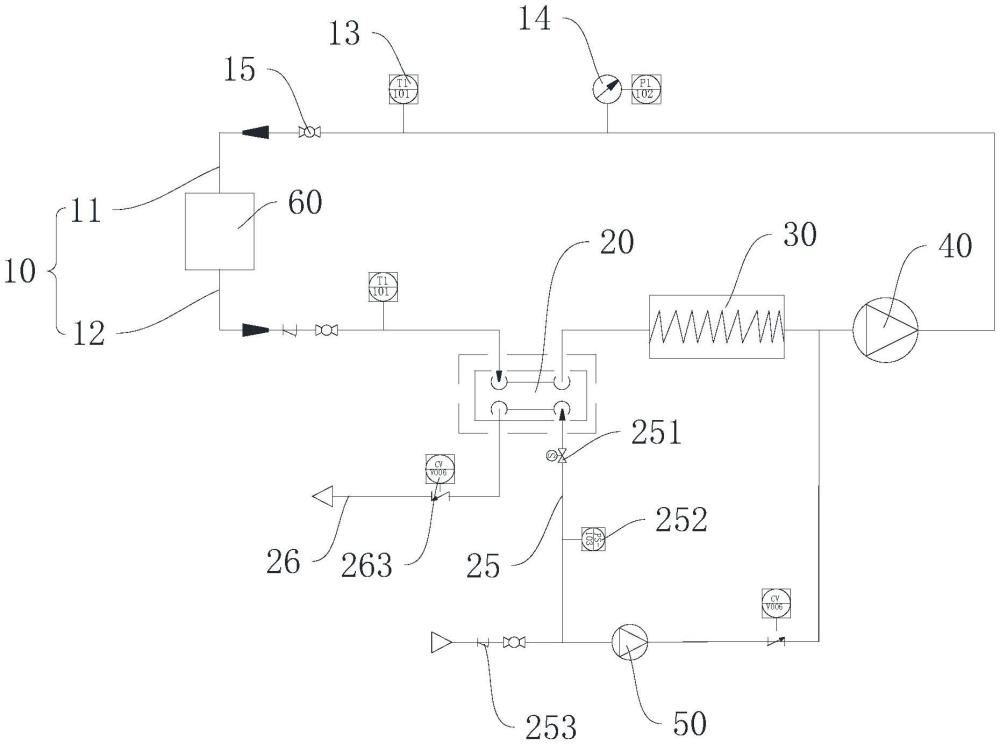

1.一種水循環模溫機，用于對模具(60)進行控溫，其特征在于，包括模具管道(10)、熱交換器(20)、加熱器(30)、循環泵(40)、加壓泵(50)以及控制單元，所述模具管道(10)包括分別設于模具(60)兩側的模具進水管(11)和模具出水管(12)，所述模具管道(10)、熱交換器(20)、加熱器(30)、循環泵(40)形成水循環回路，且所述熱交換器(20)、加熱器(30)、循環泵(40)和加壓泵(50)均與控制單元電連接；

2.根據權利要求1所述的一種水循環模溫機，其特征在于，所述模具進水管(11)和模具出水管(12)上均設置有溫度傳感器(13)，兩個所述溫度傳感器(13)均與控制單元電連接，以通過所述溫度傳感器(13)實時檢測模具進水管(11)和模具出水管(12)內的水的溫度。

3.根據權利要求1所述的一種水循環模溫機，其特征在于，所述模具進水管(11)上設置有壓力表(14)，所述壓力表(14)與控制單元電連接，且所述壓力表(14)用于檢測模具進水管(11)內的水壓。

4.根據權利要求1所述的一種水循環模溫機，其特征在于，所述冷卻水進水管(25)上設置有與控制單元電連接的電磁閥(251)。

5.根據權利要求4所述的一種水循環模溫機，其特征在于，所述冷卻水進水管(25)上還設置有低壓壓力開關(252)，所述低壓壓力開關(252)與控制單元電連接，且所述低壓壓力開關(252)用于檢測冷卻水進水管(25)內的水壓。

6.根據權利要求1所述的一種水循環模溫機，其特征在于，所述加壓泵(50)與循環泵(40)之間和冷卻水回水管(26)上均設置有立式止回閥(261)。

7.根據權利要求1所述的一種水循環模溫機，其特征在于，所述模具進水管(11)、模具出水管(12)和冷卻水進水管(25)上均設置有球閥(15)，第一個所述球閥(15)設于模具進水管(11)靠近模具(60)的一端，第二個所述球閥(15)設于模具出水管(12)靠近模具(60)的一端，第三個所述球閥(15)設于冷卻水進水管(25)遠離熱交換器(20)的一端。

8.根據權利要求7所述的一種水循環模溫機，其特征在于，所述冷卻水進水管(25)上還設置有y型過濾器(253)，所述y型過濾器(253)設于冷卻水進水管(25)遠離熱交換器(20)的一端，且冷卻水進水管(25)上的球閥(15)位于y型過濾器(253)與熱交換器(20)之間。

技術總結
一種水循環模溫機，它涉及模溫機技術領域，包括模具管道、熱交換器、加熱器、循環泵、加壓泵以及控制單元，模具管道、熱交換器、加熱器、循環泵形成水循環回路，且熱交換器、加熱器、循環泵和加壓泵均與控制單元電連接；熱交換器具有第一進口、第二進口、第一出口和第二出口，第一進口連通有冷卻水進水管，第二進口連通于模具出水管，第一出口連通有冷卻水回水管，第二出口通過管道連通于加熱器的進水口；加熱器的出水口連通于循環泵的進水端，循環泵的出水端連通于模具進水管；加壓泵的進水端與冷卻水進水管連通，加壓泵的出水端與循環泵連通。采用上述技術方案，具有自動補水，熱交換效率高，節能環保等效果。

技術研發人員：葉國平
受保護的技術使用者：深圳市奧蘭特機械有限公司
技術研發日：20240619
技術公布日：2025/4/28
