本技術屬于壓縮器領域，具體涉及一種工業廢料壓縮器。

背景技術：

1、工業廢料，即工業固體廢棄物，是指工礦企業在生產活動過程中排放出來的各種廢渣、粉塵及其他廢物等。如機械工業的廢鐵屑、邊角料等。

2、目前一些企業生產過程中所產生的廢料，通常是投放在收集箱內進行收集，而后集中存放，在堆積到一定數量后，進行統一處理，這樣數量龐大，存放占用較大的空間，不方便儲存，也不利于后期的運輸。

3、因此，我們提出一種工業廢料壓縮器來解決上述問題。

技術實現思路

1、針對目前一些企業生產過程中所產生的廢料，通常是集中存放，在堆積到一定數量后，進行統一處理，這樣數量龐大，存放占用較大的空間，不方便儲存，也不利于后期的運輸?shù)膯?wèn)題，本實用新型提供一種工業廢料壓縮器。

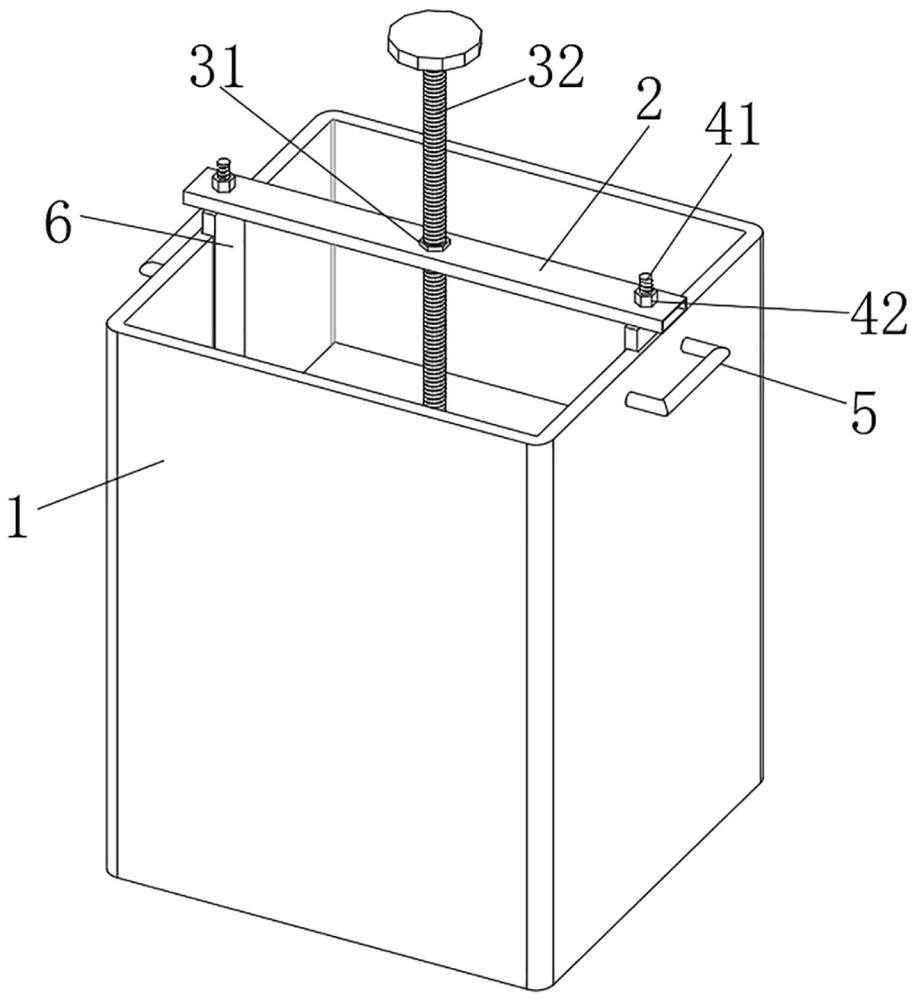

2、本實用新型解決其技術問題所采用的方案是：一種工業廢料壓縮器，包括箱體以及壓縮機構，所述箱體的內部為中空設置，其頂部為敞口設置；

3、所述壓縮機構包括橫梁、驅動組件以及固定壓板、兩個活動壓板以及兩組連接板，橫梁架放在箱體的頂部敞口處；

4、兩個活動壓板分別位于固定壓板的前后兩側，活動壓板與固定壓板轉動連接；

5、連接板可拆卸的安裝在固定壓板和兩個活動壓板的上表面，固定壓板和兩個活動壓板組合形成的整體壓板與箱體的內腔適配；

6、驅動組件安裝在橫梁上，并能夠驅動固定壓板及兩個活動壓板同步上下運動。

7、優選地，所述箱體的左右兩側內壁分別開設有滑槽。

8、優選地，還包括濾液板以及承載臺，承載臺固定安裝在箱體內腔偏下的位置，濾液板放置在承載臺上，其左右兩側分別固定安裝有導軌，導軌設置在滑槽內，其上端延伸出箱體。

9、優選地，所述橫梁的左右兩端分別開設有通孔，所述導軌的頂端固定連接有螺柱，螺柱穿過通孔并螺紋連接有緊固螺母。

10、優選地，所述驅動組件包括螺紋桿和固定螺母，固定螺母安裝在橫梁上，螺紋桿與固定螺母螺紋連接，其底端套裝有軸承，軸承安裝在固定壓板上。

11、優選地，所述驅動組件為安裝在橫梁上表面的液壓桿，液壓桿的底端穿出橫梁并與固定壓板固定連接。

12、優選地，所述活動壓板的上表面固定連接有固定套，連接板的兩端分別位于兩側的固定套內。

13、與現有技術相比，本實用新型的有益效果是：

14、1、本實用新型通過將廢料投放至箱體內，在箱體內廢料堆積一定高度后，使用連接板將固定壓板和兩個活動壓板進行連接，通過驅動組件驅動固定壓板和兩個活動壓板同步向下，對箱體內的廢料進行壓縮，減小箱體內廢料的體積，以便于對廢料進行存放、運輸。

15、2、本實用新型通過設置可開合的活動壓板，便于將廢料投放至箱體內。

16、3、本實用新型通過設置螺柱和緊固螺母，使得壓縮機構能夠從箱體內拆出，以便于將箱體內的廢料取出。

17、4、本實用新型通過設置導軌，方便使用者提拉導軌，將濾液板和濾液板上方的廢料從箱體內取出。

技術特征：

1.一種工業廢料壓縮器，包括箱體以及壓縮機構，所述箱體的內部為中空設置，其頂部為敞口設置；其特征在于：

2.根據權利要求1所述的工業廢料壓縮器，其特征在于：所述箱體的左右兩側內壁分別開設有滑槽。

3.根據權利要求2所述的工業廢料壓縮器，其特征在于：還包括濾液板以及承載臺，承載臺固定安裝在箱體內腔偏下的位置，濾液板放置在承載臺上，其左右兩側分別固定安裝有導軌，導軌設置在滑槽內，其上端延伸出箱體。

4.根據權利要求3所述的工業廢料壓縮器，其特征在于：所述橫梁的左右兩端分別開設有通孔，所述導軌的頂端固定連接有螺柱，螺柱穿過通孔并螺紋連接有緊固螺母。

5.根據權利要求1或4所述的工業廢料壓縮器，其特征在于：所述驅動組件包括螺紋桿和固定螺母，固定螺母安裝在橫梁上，螺紋桿與固定螺母螺紋連接，其底端套裝有軸承，軸承安裝在固定壓板上。

6.根據權利要求1或4所述的工業廢料壓縮器，其特征在于：所述驅動組件為安裝在橫梁上表面的液壓桿，液壓桿的底端穿出橫梁并與固定壓板固定連接。

7.根據權利要求1?所述的工業廢料壓縮器，其特征在于：所述活動壓板的上表面固定連接有固定套，連接板的兩端分別位于兩側的固定套內。

技術總結
本技術公開了一種工業廢料壓縮器，涉及壓縮器領域，包括箱體以及壓縮機構，所述箱體的內部為中空設置，其頂部為敞口設置；所述壓縮機構包括橫梁、驅動組件以及固定壓板、兩個活動壓板以及兩組連接板，橫梁架放在箱體的頂部敞口處；兩個活動壓板分別位于固定壓板的前后兩側，活動壓板與固定壓板轉動連接，本技術通過將廢料投放至箱體內，在箱體內廢料堆積一定高度后，使用連接板將固定壓板和兩個活動壓板進行連接，通過驅動組件驅動固定壓板和兩個活動壓板同步向下，對箱體內的廢料進行壓縮，減小箱體內廢料的體積，以便于對廢料進行存放、運輸。

技術研發人員：陳珂遠,馬琳,趙軍營
受保護的技術使用者：河南美筑源裝配式建筑有限公司
技術研發日：20240619
技術公布日：2025/4/28
