本技術屬于套管加工，尤其涉及一種套管側面開孔定位裝置。

背景技術：

1、在實現本實用新型的過程中，發明人發現現有技術至少存在以下問題：

2、傳統技術中，需要在套管的外周加工開孔，傳統方式通過卡盤夾持套管，卡盤的夾持力不好控制，容易將套管擠壓變形。

3、cn219768405u-一種cpvc電力套管開孔定位裝置，公開了一種cpvc電力套管開孔定位裝置，底板的上表面兩側對稱固定有第一支撐板，兩個第一支撐板之間固定有第二支撐板，第一支撐板的內部與第二支撐板組合安裝有升降機構；第二支撐板的內部固定有上夾板于中間位置處，上夾板的上表面滑動連接有定位環，也無法解決上述技術問題。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種套管側面開孔定位裝置，能夠可靠地定位套管，防止將套管擠壓變形，加工穩定可靠。

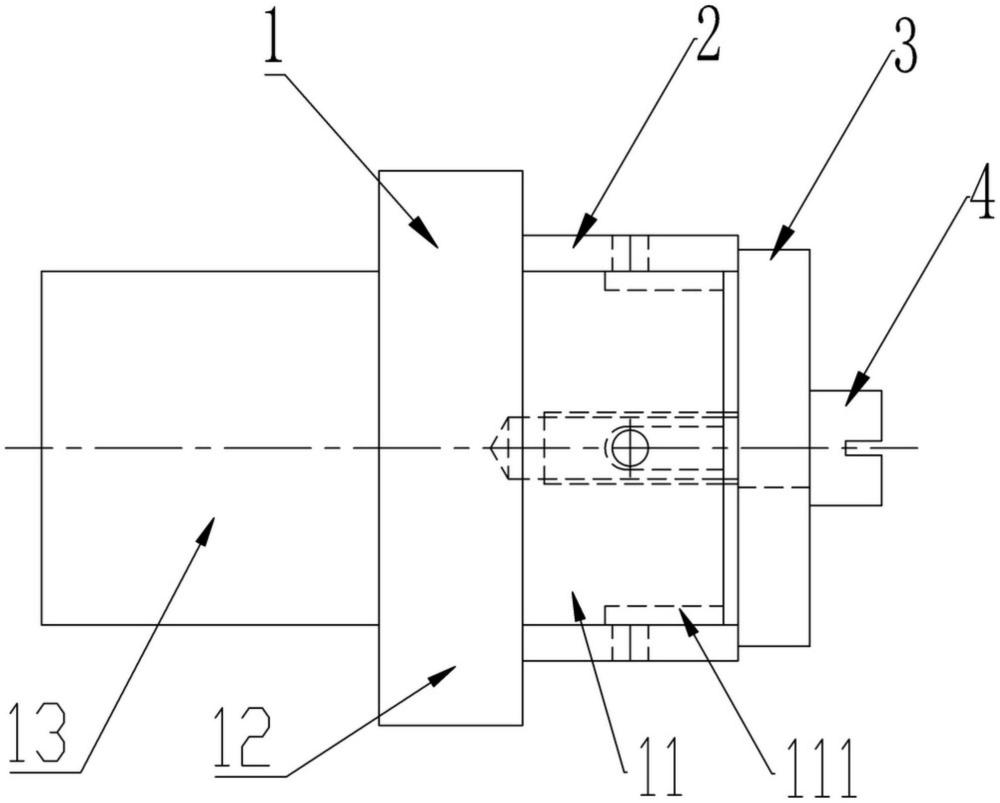

2、為了解決上述技術問題，本實用新型所采用的技術方案是：一種套管側面開孔定位裝置，具有：

3、定位芯棒，其第一端設有芯軸，套管能夠套裝在所述芯軸上；所述定位芯棒上還設有定位套管的定位機構；

4、壓緊機構，能夠與芯軸連接并壓緊套管；

5、夾持部，設置在所述定位芯棒的第二端上，所述夾持部能夠與機床連接。

6、所述壓緊機構為壓板，所述壓板能夠通過螺栓與定位芯棒連接。

7、所述定位機構為臺階，所述臺階能夠定位套管的第一端。

8、所述芯軸的長度小于套管的長度。

9、所述定位芯棒上設有與套管上的加工孔對應的導槽。

10、所述壓板上設有從壓板中心延伸到外端的開槽，所述螺栓能夠在開槽內滑動。

11、上述技術方案中的一個技術方案具有如下優點或有益效果，能夠可靠地定位套管，防止將套管擠壓變形，加工穩定可靠。

技術特征：

1.一種套管側面開孔定位裝置，其特征在于，具有：

2.如權利要求1所述的套管側面開孔定位裝置，其特征在于，所述壓緊機構為壓板，所述壓板能夠通過螺栓與定位芯棒連接。

3.如權利要求2所述的套管側面開孔定位裝置，其特征在于，所述定位機構為臺階，所述臺階能夠定位套管的第一端。

4.如權利要求3所述的套管側面開孔定位裝置，其特征在于，所述芯軸的長度小于套管的長度。

5.如權利要求4所述的套管側面開孔定位裝置，其特征在于，所述定位芯棒上設有與套管上的加工孔對應的導槽。

6.如權利要求5所述的套管側面開孔定位裝置，其特征在于，所述壓板上設有從壓板中心延伸到外端的開槽，所述螺栓能夠在開槽內滑動。

技術總結
本技術公開了一種套管側面開孔定位裝置，具有：定位芯棒，其第一端設有芯軸，套管能夠套裝在芯軸上；定位芯棒上還設有定位套管的定位機構；壓緊機構，能夠與芯軸連接并壓緊套管；夾持部，設置在定位芯棒的第二端上，夾持部能夠與機床連接，能夠可靠地定位套管，防止將套管擠壓變形，加工穩定可靠。

技術研發人員：張暉,李友生
受保護的技術使用者：銅陵市三圓機械制造有限公司
技術研發日：20240619
技術公布日：2025/4/28
