本技術涉及一種拆卸工具，特別是一種包裝機套筒齒輪軸承專用拆卸工具。

背景技術：

1、在包裝機維護保養過程中，根據保養要求，需要在規定時間內更換包裝機套筒齒輪的軸承，這樣就可以保證煙支攪動輥轉動的靈活性，也可以避免套筒齒輪的不必要磨損。

2、但是在更換軸承的過程中由于沒有專用的拆卸工具，套筒齒輪在利用銷沖拆卸軸承時極易損壞或者變形，而且包裝機上具有23個套筒齒輪需要維護，每個套筒齒輪上有兩個軸承需要更換，因此一次保養就需要拆裝46套軸承，更換起來非常困難，更換過程耗時較長，已經不能適應現在卷煙生產工廠高質量、高效率發展的要求。

技術實現思路

1、本實用新型的目的是提供一種包裝機套筒齒輪軸承專用拆卸工具，以解決現有技術中的技術問題，它能夠實現快速拆裝套筒齒輪的軸承，提高工作效率。

2、本實用新型提供了一種包裝機套筒齒輪軸承專用拆卸工具，包括支撐板，所述支撐板的中部固設有立板，所述立板上開設有第一螺紋孔，螺紋桿與所述立板上的所述第一螺紋孔螺紋連接，所述支撐板的一端設置有套筒齒輪限位結構，所述支撐板的另一端設置有螺紋桿驅動結構。

3、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，所述立板豎直布置，所述立板底部形成有水平的安裝板，所述安裝板通過第一螺栓與所述支撐板固定連接。

4、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，所述套筒齒輪限位結構包括端板和卡板，所述端板的下端通過第二螺栓與所述支撐板的端部固定連接，所述端板的中間位置開設有第一u型槽，所述第一u型槽的兩側邊形成有滑槽，所述卡板的兩側邊與所述滑槽插接并滑動連接，所述卡板的中部開設有第二u型槽。

5、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，所述端板朝向所述支撐板的側面的下端形成有安裝槽，所述支撐板的一端與所述安裝槽插接連接。

6、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，所述螺紋桿驅動結構包括滑軌、滑塊、滑板、電機和減速機，所述支撐板的頂面上固設有兩條平行布置的所述滑軌，兩條所述滑軌上均滑動安裝有所述滑塊，兩個所述滑塊與所述滑板的底面固定連接，所述減速機和所述電機均固設在所述滑板的頂面上，所述電機的輸出軸與所述減速機的輸入端連接，所述減速機的輸出端與所述螺紋桿的一端固定連接。

7、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，所述螺紋桿遠離所述減速機的一端形成有柱狀端頭，所述柱狀端頭上形成有擋板。

8、前述的包裝機套筒齒輪軸承專用拆卸工具中，優選地，還包括圓形推板，所述圓形推板的中心形成有安裝孔，所述安裝孔的直徑等于所述柱狀端頭的直徑。

9、與現有技術相比，本實用新型包括支撐板，支撐板的中部固設有立板，立板上開設有第一螺紋孔，螺紋桿與立板上的第一螺紋孔螺紋連接，支撐板的一端設置有套筒齒輪限位結構，支撐板的另一端設置有螺紋桿驅動結構。本實用新型通過套筒齒輪限位結構對套筒齒輪進行限位，通過螺紋桿驅動結構驅動螺紋桿旋轉，旋轉的螺紋桿與支撐板螺紋配合使螺紋桿移動，螺紋桿推動套筒齒輪使軸承脫離，本實用新型能夠有效解決現有技術銷釘拆卸方法容易損壞軸承和套筒齒輪的問題，而且省時省力，能夠實現快速拆卸軸承。

技術特征：

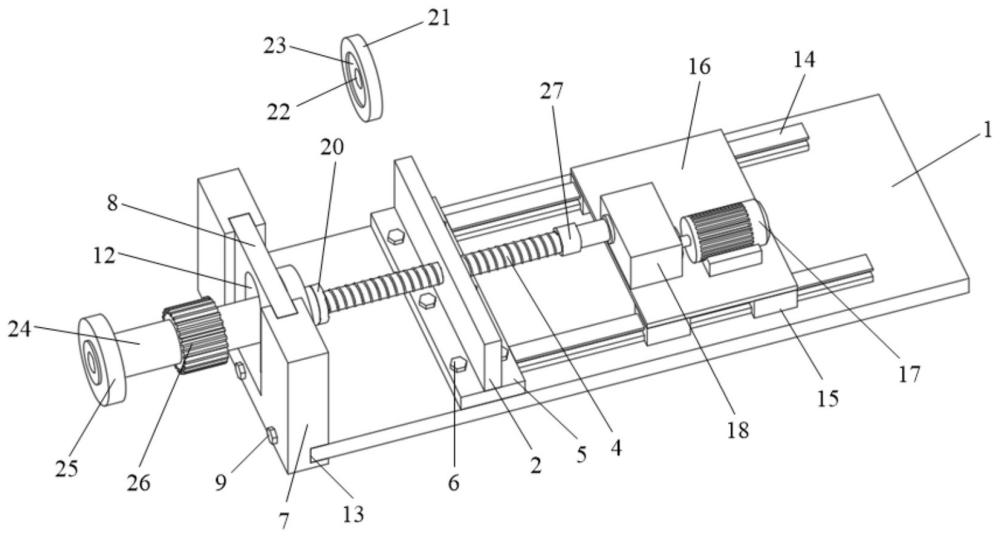

1.一種包裝機套筒齒輪軸承專用拆卸工具，包括支撐板（1），其特征在于：所述支撐板（1）的中部固設有立板（2），所述立板（2）上開設有第一螺紋孔（3），螺紋桿（4）與所述立板（2）上的所述第一螺紋孔（3）螺紋連接，所述支撐板（1）的一端設置有套筒齒輪限位結構，所述支撐板（1）的另一端設置有螺紋桿驅動結構。

2.根據權利要求1所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：所述立板（2）豎直布置，所述立板（2）底部形成有水平的安裝板（5），所述安裝板（5）通過第一螺栓（6）與所述支撐板（1）固定連接。

3.根據權利要求1所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：所述套筒齒輪限位結構包括端板（7）和卡板（8），所述端板（7）的下端通過第二螺栓（9）與所述支撐板（1）的端部固定連接，所述端板（7）的中間位置開設有第一u型槽（10），所述第一u型槽（10）的兩側邊形成有滑槽（11），所述卡板（8）的兩側邊與所述滑槽（11）插接并滑動連接，所述卡板（8）的中部開設有第二u型槽（12）。

4.根據權利要求3所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：所述端板（7）朝向所述支撐板（1）的側面的下端形成有安裝槽（13），所述支撐板（1）的一端與所述安裝槽（13）插接連接。

5.根據權利要求1所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：所述螺紋桿驅動結構包括滑軌（14）、滑塊（15）、滑板（16）、電機（17）和減速機（18），所述支撐板（1）的頂面上固設有兩條平行布置的所述滑軌（14），兩條所述滑軌（14）上均滑動安裝有所述滑塊（15），兩個所述滑塊（15）與所述滑板（16）的底面固定連接，所述減速機（18）和所述電機（17）均固設在所述滑板（16）的頂面上，所述電機（17）的輸出軸與所述減速機（18）的輸入端連接，所述減速機的輸出端與所述螺紋桿（4）的一端固定連接。

6.根據權利要求5所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：所述螺紋桿（4）遠離所述減速機（18）的一端形成有柱狀端頭（19），所述柱狀端頭（19）上形成有擋板（20）。

7.根據權利要求6所述的包裝機套筒齒輪軸承專用拆卸工具，其特征在于：還包括圓形推板（21），所述圓形推板（21）的中心形成有安裝孔（22），所述安裝孔（22）的直徑等于所述柱狀端頭（19）的直徑。

技術總結
本技術公開了一種包裝機套筒齒輪軸承專用拆卸工具，包括支撐板（1），所述支撐板（1）的中部固設有立板（2），所述立板（2）上開設有第一螺紋孔（3），螺紋桿（4）與所述立板（2）上的所述第一螺紋孔（3）螺紋連接，所述支撐板（1）的一端設置有套筒齒輪限位結構，所述支撐板（1）的另一端設置有螺紋桿驅動結構。本技術能夠實現快速拆裝套筒齒輪的軸承，提高工作效率。

技術研發人員：苗國,付瑞寶,胡東東,張傳威,白海鵬
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240621
技術公布日：2025/4/28
