本技術涉及密封圈，特別涉及一種o型圈安裝工裝。

背景技術：

1、密封圈，也稱為密封環、密封墊圈或密封條，是一種用于在兩個接合部件之間提供密封效果的彈性環狀或條狀部件，用于在機械設備、汽車、液壓系統、管道等應用中提供密封效果。

2、根據現有技術對比，通常密封圈安裝都是先將材料放入臺面，然后快速撐開密封圈，然后再拉動密封圈，使得密封圈套入零件內，但是該裝置只能安裝同樣大小的密封圈，適用范圍受限，安裝較大的密封圈時，需要更換裝置，從而增加了零件的加工成本。

技術實現思路

1、本實用新型的目的在于提供一種o型圈安裝工裝，能夠使得裝置套入不同尺寸的材料，使用范圍更加廣泛。

2、為實現上述目的，提供一種o型圈安裝工裝，包括外殼，所述外殼的內部設置有調節機構，所述外殼的下端設置有升降機構；

3、所述調節機構包括轉動柱，所述轉動柱的側面固定連接有轉把，所述轉動柱的側面固定連接有錐齒輪一，所述外殼的下端轉動連接有支撐柱，所述支撐柱的上端固定連接有錐齒輪二，所述錐齒輪二的上端固定連接有螺紋桿，所述螺紋桿的表面螺紋連接有螺紋套，所述螺紋套的上端轉動連接有圓盤，所述圓盤的上端固定連接有錐形圓筒，所述外殼的內壁開設有滑動槽口一，所述外殼的內部開設有滑動槽口二，所述滑動槽口二的內部滑動連接有移動長板，所述移動長板的下端設置有輪子，所述移動長板的上端固定連接有固定長板，所述固定長板的上端固定連接有固定塊。

4、根據所述的一種o型圈安裝工裝，所述升降機構包括固定柱，所述固定柱的表面開設有槽口，所述固定柱的表面套接有空心柱，所述空心柱的內部設置有插銷。

5、根據所述的一種o型圈安裝工裝，所述輪子的位置設置在錐形圓筒的上端，所述輪子與錐形圓筒的上端貼合，通過輪子與錐形圓筒的上端貼合，使得錐形圓筒向上移動時，同時帶動輪子向外側移動，從而調整裝置的大小尺寸。

6、根據所述的一種o型圈安裝工裝，所述圓盤的位置設置在滑動槽口一的內部，所述圓盤與滑動槽口一的內部滑動連接，通過圓盤與滑動槽口一的內部滑動連接，使得圓盤移動時，通過滑動槽口一的設置，從而使得圓盤更穩定的上下移動。

7、根據所述的一種o型圈安裝工裝，所述錐齒輪二的位置設置在錐齒輪一的上端，所述錐齒輪二與錐齒輪一的上端嚙合，通過錐齒輪二與錐齒輪一的上端嚙合，從而使得錐齒輪一帶動錐齒輪二跟著轉動。

8、根據所述的一種o型圈安裝工裝，所述插銷的位置設置在槽口的內部，所述插銷與槽口的內部卡接，通過插銷與槽口的內部卡接，從而使得裝置更好的固定住。

9、本實用新型具有如下有益效果：

10、1、與現有技術相比，該一種o型圈安裝工裝，通過轉動轉把，同時帶動轉把側面固定連接的轉動柱轉動，同時轉動柱側面固定連接的錐齒輪一跟著轉動，然后通過錐齒輪二的設置，從而帶動錐齒輪二上端固定連接的螺紋桿跟著轉動，同時帶動螺紋套向上移動，然后通過滑動槽口一的設置，從而使得螺紋套上端轉動連接的圓盤跟著向上移動，同時帶動錐形圓筒跟著移動，從而擠壓輪子，同時帶動移動長板向外側移動，同時三個固定塊跟著移動，從而拉動o型圈，同時再將零件放入o型圈的內部，然后撥動o型圈，從而使得o型圈快速套入零件的表面，同時使得裝置可以套入不同尺寸的材料。

11、2、與現有技術相比，該一種o型圈安裝工裝，通過拉動插銷，同時帶動插銷遠離槽口的內部，然后再將裝置調整到合適的高度，從而再將插銷插入槽口的內部，使得裝置方便不同身高的人群使用，進一步增強了裝置的實用性。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

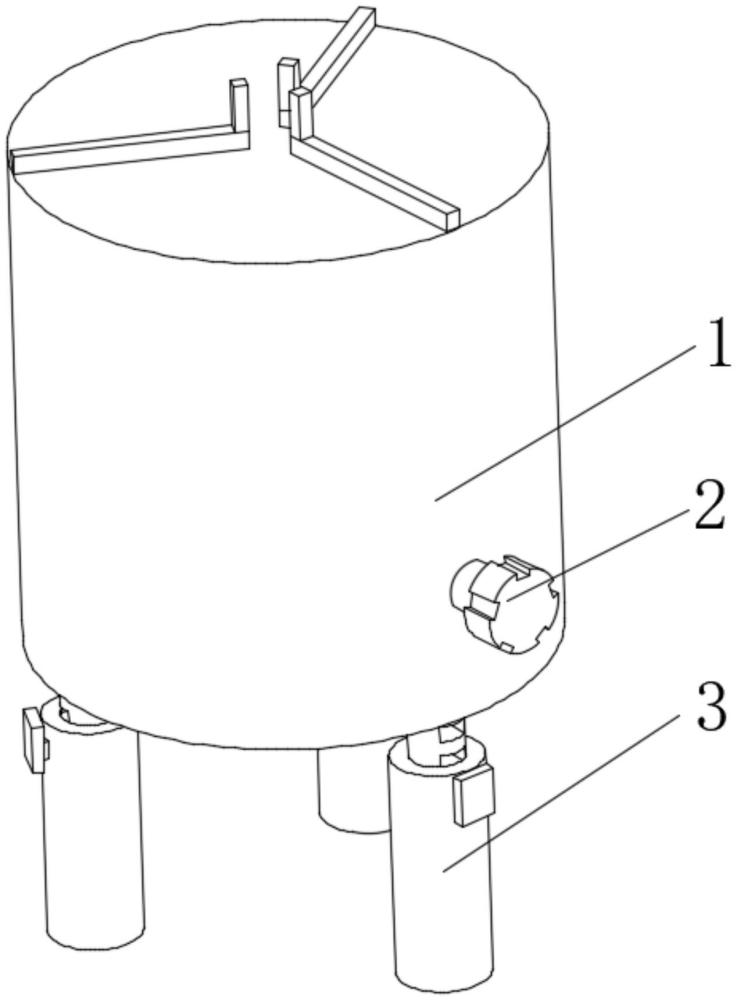

1.一種o型圈安裝工裝，其特征在于，包括外殼（1），所述外殼（1）的內部設置有調節機構（2），所述外殼（1）的下端設置有升降機構（3）；

2.根據權利要求1所述的一種o型圈安裝工裝，其特征在于，所述升降機構（3）包括固定柱（31），所述固定柱（31）的表面開設有槽口（32），所述固定柱（31）的表面套接有空心柱（33），所述空心柱（33）的內部設置有插銷（34）。

3.根據權利要求1所述的一種o型圈安裝工裝，其特征在于，所述輪子（213）的位置設置在錐形圓筒（29）的上端，所述輪子（213）與錐形圓筒（29）的上端貼合。

4.根據權利要求1所述的一種o型圈安裝工裝，其特征在于，所述圓盤（28）的位置設置在滑動槽口一（210）的內部，所述圓盤（28）與滑動槽口一（210）的內部滑動連接。

5.根據權利要求1所述的一種o型圈安裝工裝，其特征在于，所述錐齒輪二（25）的位置設置在錐齒輪一（23）的上端，所述錐齒輪二（25）與錐齒輪一（23）的上端嚙合。

6.根據權利要求2所述的一種o型圈安裝工裝，其特征在于，所述插銷（34）的位置設置在槽口（32）的內部，所述插銷（34）與槽口（32）的內部卡接。

技術總結
本技術公開了一種O型圈安裝工裝，包括外殼，所述外殼的內部設置有調節機構，所述外殼的下端設置有升降機構；所述調節機構包括轉動柱，所述轉動柱的側面固定連接有轉把，所述轉動柱的側面固定連接有錐齒輪一，所述外殼的下端轉動連接有支撐柱，所述支撐柱的上端固定連接有錐齒輪二，所述錐齒輪二的上端固定連接有螺紋桿，所述螺紋桿的表面螺紋連接有螺紋套，所述螺紋套的上端轉動連接有圓盤，所述圓盤的上端固定連接有錐形圓筒，所述外殼的內壁開設有滑動槽口一，所述外殼的內部開設有滑動槽口二，所述滑動槽口二的內部滑動連接有移動長板。通過上述結構，能夠使得裝置套入不同尺寸的材料，使用范圍更加廣泛。

技術研發人員：婁興輝,趙宗麗
受保護的技術使用者：天津信發天成科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
