本申請涉及液壓機，例如涉及一種液壓壓力機。

背景技術：

1、相關技術(公開號：cn213321850u)中公開了一種翻板液壓機，包括機架。機架上設有支撐臺和位于支撐臺上的支撐板。支撐板的一側為與機架前側鉸接的鉸接端，與其相對另一側為自由端。機架的后側鉸接安裝翻板油缸，翻板油缸與支撐板的自由端鉸接。其中，在翻板油缸的驅動下，支撐板相對于支撐臺翻轉。

2、在實現上述實施例的過程中，發現相關技術中至少存在如下問題：

3、該翻板液壓機在使用過程中，控制翻板油缸工作，即可驅動支撐板相對于支撐臺翻轉。使得位于支撐板上的工件傾斜，從而便于取下位于支撐板上的工件。但是，支撐板翻轉并使其上的工件傾斜時，工件易直接從支撐板上滑落。尤其，當工件的尺寸和質量較大時，滑落后易引發安全事故。

4、需要說明的是，在上述背景技術部分公開的信息僅用于加強對本申請的背景的理解，因此可以包括不構成對本領域普通技術人員已知的現有技術的信息。

技術實現思路

1、為了對披露的實施例的一些方面有基本的理解，下面給出了簡單的概括。所述概括不是泛泛評述，也不是要確定關鍵/重要組成元素或描繪這些實施例的保護范圍，而是作為后面的詳細說明的序言。

2、本公開實施例提供一種液壓壓力機，以避免工件滑落。

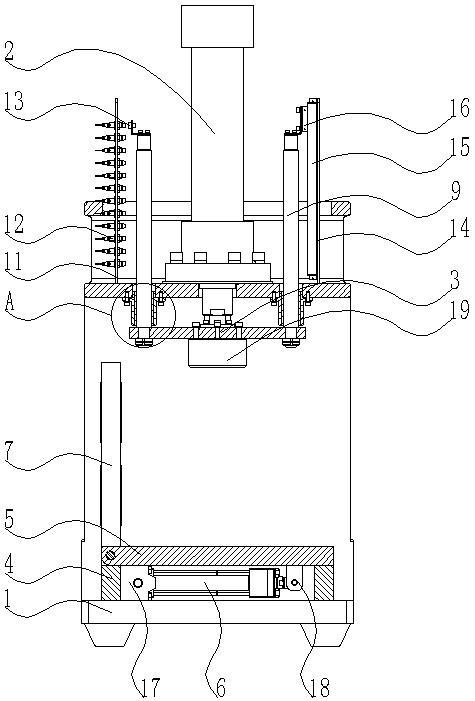

3、在一些實施例中，所述一種液壓壓力機，包括：支撐架；第一油缸，沿所述支撐架的高度方向，安裝于所述支撐架；壓板，連接于所述第一油缸的輸出端；矩形筒，安裝于所述支撐架，沿所述支撐架的高度方向，所述矩形筒位于所述壓板的下方；臺板，可轉動的安裝于所述矩形筒的端口處；第二油缸，可轉動的安裝于所述矩形筒的內壁和所述臺板之間，被配置為驅動所述臺板相對于所述矩形筒做旋轉運動；框架，連接于所述臺板，且位于所述矩形筒的外部，所述框架所在平面與所述臺板所在平面互相垂直；支撐輥，均勻的安裝于所述框架的四角處，任一角多個所述支撐輥的中心線均互相平行，且與其相鄰角的多個所述支撐輥的中心線互相垂直；其中，當所述第二油缸的移動端處于完全退回狀態時，所述臺板所在平面與所述壓板所在平面互相平行；并且，當所述第二油缸的移動端處于完全伸出狀態時，所述框架所在平面與所述壓板所在平面互相平行。

4、可選地，還包括：光軸，沿所述支撐架的高度方向，可滑動的穿設于所述支撐架，沿所述支撐架的寬度方向，位于所述第二油缸的兩側，兩側所述光軸的一端均連接于所述壓板。

5、可選地，還包括：直線軸承，分別套裝于每個所述光軸，且均安裝于所述支撐架。

6、可選地，還包括：第一支撐板，連接于所述支撐架，且與兩側所述光軸中的一個相鄰；接近開關，沿所述支撐架的高度方向，均勻的安裝于所述第一支撐板；金屬檢測體，連接于相鄰的所述光軸的另一端；其中，在所述第一油缸的驅動下，所述金屬檢測體可依次經過每個所述接近開關的感應區域。

7、可選地，還包括：第二支撐板，連接于所述支撐架，且與兩側所述光軸中的另一個相鄰；標尺光柵，沿所述支撐架的高度方向，安裝于所述第二支撐板；光柵讀數頭，安裝于所述標尺光柵，且連接于相鄰的所述光軸的另一端；其中，在所述第一油缸的驅動下，所述光柵讀數頭可相對于所述標尺光柵滑動。

8、可選地，還包括：第一支座，可轉動的連接于所述第二油缸的尾端，且安裝于所述矩形筒的內壁。

9、可選地，還包括：第二支座，可轉動的連接于所述第二油缸的輸出端，且安裝于所述臺板。

10、可選地，還包括：壓頭，安裝于所述壓板，沿所述壓板的厚度方向，所述壓頭和所述第一油缸位于所述壓板的兩側。

11、可選地，還包括：基座，安裝于所述支撐架，用于與地面相抵。

12、本公開實施例提供的一種液壓壓力機，可以實現以下技術效果：

13、本公開實施例提供的一種液壓壓力機，包括支撐架、第一油缸、壓板、矩形筒、臺板、第二油缸、框架和支撐輥。第一油缸沿支撐架的高度方向，安裝于支撐架，用于提供驅動力。壓板連接于第一油缸的輸出端，在第一油缸的驅動下做線性運動。矩形筒安裝于支撐架，用于支撐安裝可轉動的臺板。臺板可轉動的安裝于矩形筒的端口處，用于支撐待按壓工件，并可相對于矩形筒做旋轉運動。第二油缸可轉動的安裝于矩形筒的內壁和臺板之間，能夠分別相對于矩形筒和臺板做旋轉運動，用于驅動臺板相對于矩形筒做旋轉運動。框架連接于臺板，且位于矩形筒的外部，框架所在平面與臺板所在平面互相垂直，用于阻擋滑落的工件。支撐輥均勻的安裝于框架的四角處，任一角多個支撐輥的中心線均互相平行，且與其相鄰角的多個支撐輥的中心線互相垂直。多個支撐輥用于提供轉動的功能，以將滑動摩擦轉變?yōu)闈L動摩擦。當?shù)诙透椎囊苿?dòng)端處于完全退回狀態時，臺板所在平面與壓板所在平面互相平行，從而便于對工件進行按壓或測試。當?shù)诙透椎囊苿?dòng)端處于完全伸出狀態時，框架所在平面與壓板所在平面互相平行，以便于接取從臺板上滑落的工件。

14、使用過程中，當臺板處于水平狀態時，控制第一油缸工作，即可帶動壓板做線性運動。直至與放置于臺板上的工件相抵，從而對工件進行按壓加工或性能測試。將工件處理完成并使壓板復位后，控制第二油缸工作，即可帶動臺板和框架相對于矩形筒做旋轉運動。而后臺板即可帶動工件翻轉，并使工件掉落于框架。便于取下工件，并防止工件掉落于地面。并且，當框架處于水平狀態時，通過多個支撐輥的設計，便于對工件進行翻面，從而方便對工件的另一面進行按壓加工或性能測試。

15、以上的總體描述和下文中的描述僅是示例性和解釋性的，不用于限制本申請。

技術特征：

1.一種液壓壓力機，其特征在于，包括：

2.根據權利要求1所述的一種液壓壓力機，其特征在于，還包括：

3.根據權利要求2所述的一種液壓壓力機，其特征在于，還包括：

4.根據權利要求2所述的一種液壓壓力機，其特征在于，還包括：

5.根據權利要求2所述的一種液壓壓力機，其特征在于，還包括：

6.根據權利要求1至5中任一項所述的一種液壓壓力機，其特征在于，還包括：

7.根據權利要求1至5中任一項所述的一種液壓壓力機，其特征在于，還包括：

8.根據權利要求1至5中任一項所述的一種液壓壓力機，其特征在于，還包括：

9.根據權利要求1至5中任一項所述的一種液壓壓力機，其特征在于，還包括：

技術總結
本申請涉及液壓機技術領域，公開一種液壓壓力機，包括支撐架、第一油缸、壓板、矩形筒、臺板、第二油缸、框架和支撐輥。使用過程中，當臺板處于水平狀態時，控制第一油缸工作，即可帶動壓板做線性運動。直至與放置于臺板上的工件相抵，從而對工件進行按壓加工或性能測試。將工件處理完成并使壓板復位后，控制第二油缸工作，即可帶動臺板和框架相對于矩形筒做旋轉運動。而后臺板即可帶動工件翻轉，并使工件掉落于框架。便于取下工件，并防止工件掉落于地面。并且，當框架處于水平狀態時，通過多個支撐輥的設計，便于對工件進行翻面，從而方便對工件的另一面進行按壓加工或性能測試。

技術研發人員：李博,李學民,張麗娜
受保護的技術使用者：遼寧亞威電氣有限公司
技術研發日：20240624
技術公布日：2025/4/28
