本申請涉及夾持裝置，具體而言，涉及一種立式加工中心用夾持裝置。

背景技術：

1、立體加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工板類、盤類、模具及小型殼體類復雜零件，立體加工中心能完成銑、鏜削、鉆削、攻螺紋和用切削螺紋等工序。

2、現有立式加工中心使用平口鉗固定工件時，當調節夾持大小時，需要轉動絲杠，當調節夾持寬度相差較大時，需要頻繁轉動絲杠，以調節至適當的夾持寬度，操作比較麻煩。

3、因此，提供一種具有便于固定的立式加工中心用夾持裝置。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

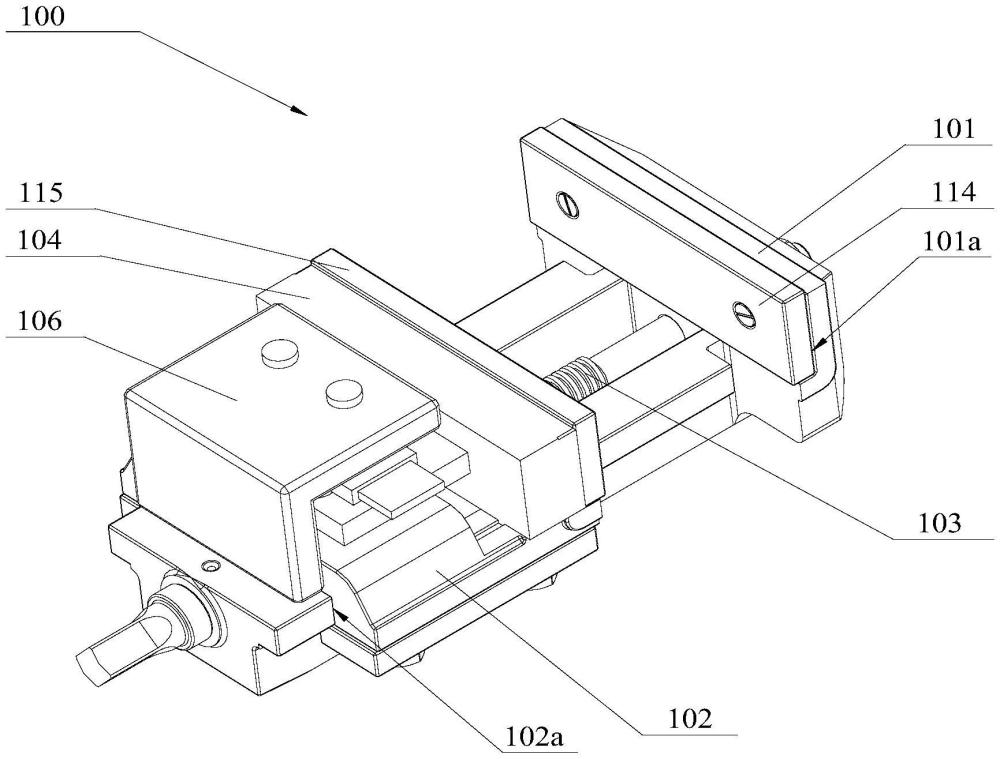

2、為了解決以上背景技術部分提到的技術問題，本申請的一些實施例提供了一種立式加工中心用夾持裝置，包括：鉗體、第一滑塊和絲杠；所述絲杠與鉗體轉動連接；所述第一滑塊與鉗體水平滑動連接，內部與絲杠螺紋連接；第二滑塊，與第一滑塊水平滑動連接；連接板，與第二滑塊固定連接；固定架，與第一滑塊固定連接；導柱，與固定架豎直滑動連接；緊固板，與導柱固定連接；第一彈簧，套設于導柱，兩端分別與緊固板和固定架固定連接；限位柱，與連接板插接；限位板，與導柱固定連接；其中，所述連接板包括限位孔；所述限位孔供限位柱插入。

3、推動緊固板，然后將第二滑塊調節至適當位置，然后松開緊固板，在第一彈簧的作用下，限位柱會插入限位孔，從而將第二滑塊與第一滑塊固定，從而調節夾持寬度，可以快速的固定。

4、進一步地，所述第一滑塊包括導向槽；所述導向槽用于第一滑塊的導向。

5、進一步地，所述第一滑塊設有沿著第一滑塊寬度方向延伸的第一滑槽；所述第二滑塊沿著第一滑槽移動。

6、進一步地，所述固定架包括導向孔；所述導柱部分位于導向孔內，且沿著導向孔的軸向移動。

7、進一步地，所述限位孔設有多組，分別沿著緊固板的寬度方向等距分布。

8、進一步地，所述限位板位于導柱一端；所述緊固板位于導柱另一端。

9、進一步地，所述立式加工中心用夾持裝置還包括：推板，與緊固板固定連接。

10、進一步地，所述鉗體一側設有第一固定板；所述第一固定板與鉗體固定連接。

11、進一步地，所述第二滑塊一側設有第二固定板；所述第二固定板與第二滑塊固定連接。

12、進一步地，所述鉗體包括安裝槽；所述第一固定板位于安裝槽內。

13、本申請的有益效果在于：提供了一種具體便于固定的立式加工中心用夾持裝置。

技術特征：

1.一種立式加工中心用夾持裝置，包括：

2.根據權利要求1所述的立式加工中心用夾持裝置，其特征在于：

3.根據權利要求2所述的立式加工中心用夾持裝置，其特征在于：

4.根據權利要求3所述的立式加工中心用夾持裝置，其特征在于：

5.根據權利要求4所述的立式加工中心用夾持裝置，其特征在于：

6.根據權利要求5所述的立式加工中心用夾持裝置，其特征在于：

7.根據權利要求6所述的立式加工中心用夾持裝置，其特征在于：

8.根據權利要求7所述的立式加工中心用夾持裝置，其特征在于：

9.根據權利要求8所述的立式加工中心用夾持裝置，其特征在于：

10.根據權利要求9所述的立式加工中心用夾持裝置，其特征在于：所述鉗體包括安裝槽；

技術總結
本申請公開了一種立式加工中心用夾持裝置，其屬于夾持裝置技術領域。一種立式加工中心用夾持裝置，包括：鉗體、第一滑塊和絲杠；所述絲杠與鉗體轉動連接；所述第一滑塊與鉗體水平滑動連接，內部與絲杠螺紋連接；第二滑塊，與第一滑塊水平滑動連接；連接板，與第二滑塊固定連接；固定架，與第一滑塊固定連接；導柱，與固定架豎直滑動連接；緊固板，與導柱固定連接；第一彈簧，套設于導柱，兩端分別與緊固板和固定架固定連接；限位柱，與連接板插接；限位板，與導柱固定連接；其中，所述連接板包括限位孔；所述限位孔供限位柱插入。本申請的有益效果在于提供了一種便于固定的立式加工中心用夾持裝置。

技術研發人員：向玉中,張澤文,范鵬
受保護的技術使用者：浙江國祥自動化設備有限公司
技術研發日：20240624
技術公布日：2025/4/28
