本技術涉及支架加工，具體為一種支架加工用打孔裝置。

背景技術：

1、現有在對支架進行組裝時，所用到的鋼管需要對鋼管進行打孔安裝，而現有在對鋼管進行打孔作業的設備較大，在施工場所不方便使用，僅能在加工廠區內使用，而手持式打孔裝置，在對鋼管進行打孔時，需要人工用手對鋼管進行固定后，在對其進行打孔，安全性較差，且打孔時產生的廢料無法及時對其進行收集。

技術實現思路

1、為了解決現有手持式打孔裝置，在對鋼管進行打孔時，需要人工用手對鋼管進行固定后，在對其進行打孔，安全性較差，且打孔時產生的廢料無法及時對其進行收集問題；本實用新型的目的在于提供一種支架加工用打孔裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種支架加工用打孔裝置，包括底板，所述底板的中部轉動安裝有兩個鏡像分布的螺桿，兩個所述螺桿的兩側外表面均設有正反螺紋，兩個所述螺桿的一端均貫穿底板的一側，兩個所述螺桿貫穿底板的一端均固定安裝有把手，兩個所述螺桿的兩側均螺紋安裝第一滑塊，四個所述第一滑塊的頂端均固定安裝有夾持塊，所述底板的上部設有兩個鏡像分布的固定桿，兩個所述固定桿的上部滑動貫穿有打孔裝置本體，所述底板的底端中部設有收集盒。

3、優選地，所述打孔裝置本體的底端固定安裝有兩個鏡像分布的彈簧，兩個所述彈簧的下部均滑動貫穿固定桿，兩個所述彈簧的下部一側均開設有安裝孔，兩個所述固定桿的下部均滑動貫穿底板，兩個所述固定桿的下部均螺紋安裝有螺母，兩個所述固定桿的下部一側均開設有螺紋槽，兩個所述固定桿的下部均固定安裝有兩個鏡像分布的第二滑塊。

4、與現有技術相比，本實用新型的有益效果在于：

5、1、本申請能夠?qū)π枰蚩椎闹Ъ茕摴苓M(jìn)行夾持固定，避免了人手持鋼管進行固定打孔，穩定性較差，且安全性較差的問題，且能夠?qū)Υ蚩讜r(shí)產生的廢料進行及時收集。

6、2、本申請能夠通過對打孔裝置本體進行固定，保證打孔裝置本體垂直向下對其進行打孔作業，也避免了人工直接手持打孔裝置本體，對其進行打孔時不穩定，導致打孔質量較差穩定，也加快了工作效率。

技術特征：

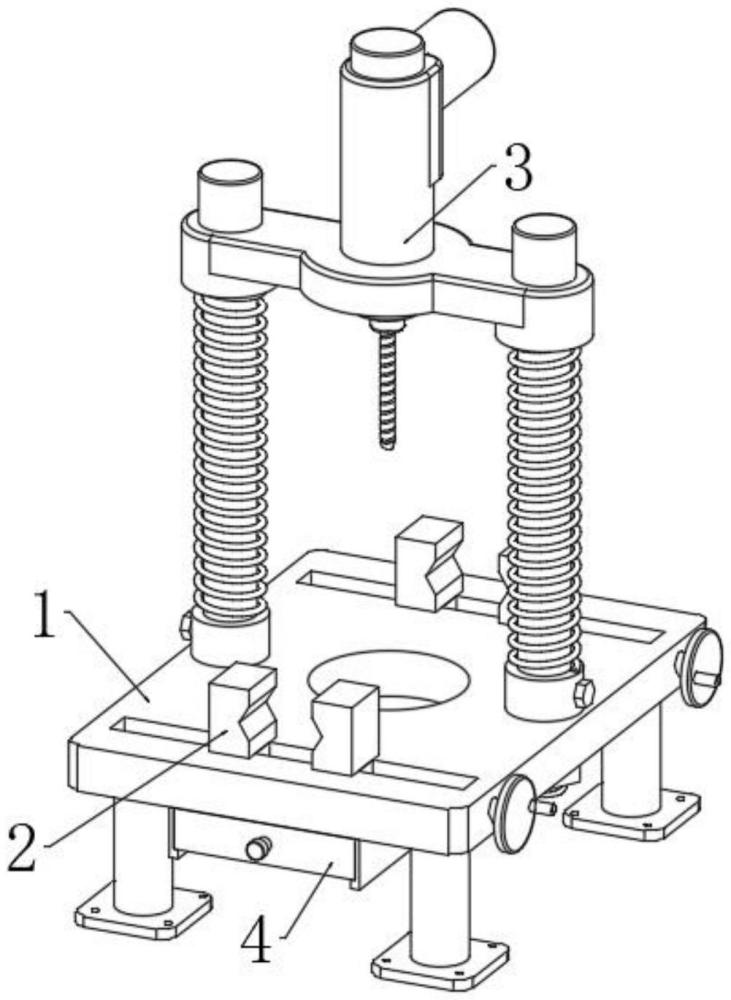

1.一種支架加工用打孔裝置，包括底板(1)，其特征在于：所述底板(1)的中部轉動安裝有兩個鏡像分布的螺桿(22)，兩個所述螺桿(22)的兩側外表面均設有正反螺紋，兩個所述螺桿(22)的一端均貫穿底板(1)的一側，兩個所述螺桿(22)貫穿底板(1)的一端均固定安裝有把手(23)，兩個所述螺桿(22)的兩側均螺紋安裝第一滑塊(21)，四個所述第一滑塊(21)的頂端均固定安裝有夾持塊(2)，所述底板(1)的上部設有兩個鏡像分布的固定桿(32)，兩個所述固定桿(32)的上部滑動貫穿有打孔裝置本體(3)，所述底板(1)的底端中部設有收集盒(4)。

2.如權利要求1所述的一種支架加工用打孔裝置，其特征在于，所述打孔裝置本體(3)的底端固定安裝有兩個鏡像分布的彈簧(31)，兩個所述彈簧(31)的下部均滑動貫穿固定桿(32)，兩個所述彈簧(31)的下部一側均開設有安裝孔(312)，兩個所述固定桿(32)的下部均滑動貫穿底板(1)，兩個所述固定桿(32)的下部均螺紋安裝有螺母(34)，兩個所述固定桿(32)的下部一側均開設有螺紋槽(313)，兩個所述固定桿(32)的下部均固定安裝有兩個鏡像分布的第二滑塊(33)。

3.如權利要求1所述的一種支架加工用打孔裝置，其特征在于，兩個所述固定桿(32)的上部均螺紋安裝有限位塊(321)。

4.如權利要求1所述的一種支架加工用打孔裝置，其特征在于，所述底板(1)的中部開設有掉落口(12)，所述掉落口(12)與收集盒(4)相互貫通。

5.如權利要求1所述的一種支架加工用打孔裝置，其特征在于，所述底板(1)的底端固定安裝有固定塊(41)，所述固定塊(41)的中部滑動卡設有收集盒(4)。

6.如權利要求2所述的一種支架加工用打孔裝置，其特征在于，兩個所述安裝孔(312)的中部均滑動卡設有螺栓(311)，兩個所述螺栓(311)的一側均螺紋安裝在螺紋槽(313)的內部。

7.如權利要求2所述的一種支架加工用打孔裝置，其特征在于，所述底板(1)的上部開設有兩組鏡像分布的滑槽(331)，四個所述第二滑塊(33)均滑動卡設在滑槽(331)的內部。

8.如權利要求1所述的一種支架加工用打孔裝置，其特征在于，所述底板(1)的底端四角處固定安裝有底座(11)。

技術總結
本技術公開了一種支架加工用打孔裝置，涉及支架加工技術領域，而本技術包括底板，所述底板的中部轉動安裝有兩個鏡像分布的螺桿，兩個所述螺桿的兩側外表面均設有正反螺紋，兩個所述螺桿的一端均貫穿底板的一側，兩個所述螺桿貫穿底板的一端均固定安裝有把手，兩個所述螺桿的兩側均螺紋安裝第一滑塊，四個所述第一滑塊的頂端均固定安裝有夾持塊，所述底板的上部設有兩個鏡像分布的固定桿，兩個所述固定桿的上部滑動貫穿有打孔裝置本體，所述底板的底端中部設有收集盒，本申請能夠?qū)π枰蚩椎闹Ъ茕摴苓M(jìn)行夾持固定，避免了人手持鋼管進行固定打孔，穩定性較差，且安全性較差的問題，且能夠?qū)Υ蚩讜r(shí)產生的廢料進行及時收集。
