本技術涉及建筑材料生產，更具體地說，本技術涉及一種加工圓鋼跨接的工具。

背景技術：

1、在機電工程中防雷接地是不可或缺的一部分，其中使用圓鋼將基礎鋼筋進行跨接保證良好的電氣貫通是現在普遍的做法，跨接圓鋼需要在中間形成彎曲狀，以避開鋼筋在斷開處連接的套筒，如果現場臨時需要增加使用跨接圓鋼時，就需現場進行跨接圓鋼彎曲，因此需要使用到一種加工圓鋼跨接的工具。

2、但是現有的對圓鋼進行彎折一般是工人現場根據經驗對圓鋼進行人工捶打彎折，一般需要進行多次捶打，人工成本偏高，導致對圓鋼的時間長、效率低、浪費人力資源。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種加工圓鋼跨接的工具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種加工圓鋼跨接的工具，包括工作板，所述工作板的頂部設置有兩個連接筒，兩個所述連接筒的內部活動連接有壓桿，所述壓桿的形狀設置為t形，所述工作板的兩側均設置有支撐機構，所述工作板的表面設置有調節機構，所述調節機構包括開設在工作板表面的兩個連接槽，兩個所述連接槽的內部活動設有延伸板，所述連接槽和延伸板的形狀均設置為u形，所述連接槽的兩側均設置有限位塊，所述限位塊與延伸板卡接，所述延伸板的一側設置有放置塊，所述放置塊的底部滑動設有移動塊，所述移動塊與工作板相連接，所述移動塊的內部開設有兩個移動槽，兩個所述移動槽之間滑動設有擋塊，所述移動塊和擋塊的表面均開設有連接孔，所述連接孔的內部設置有限位桿，所述限位桿的一端螺紋連接有螺帽，所述放置塊的表面開設有兩個凹槽，所述移動塊的形狀設置為t形，所述移動塊的底部設置有耐磨墊，兩個所述移動塊之間設置有調節桿，采用上述技術方案，使得該裝置可以適用于不同大小的鋼管。

4、作為上述技術方案的進一步描述：所述支撐機構包括合頁連接在工作板兩側的支撐塊，兩個所述支撐塊的形狀設置為l形，所述支撐塊的底部設置有固定塊，所述支撐塊的一側設置有連接塊，所述支撐塊的底端設置有支撐板，所述支撐板的底部設置有地腳板，所述支撐板的頂部設置有兩個螺栓，兩個所述螺栓的一端均延伸至地腳板的內部，所述工作板的表面開設有限位槽，所述限位槽的內部設置有限位板，所述限位板的形狀設置為u形，采用上述技術方案，便于對該裝置進行支撐固定。

5、本實用新型的技術效果和優點：

6、1、通過設置調節機構，與現有技術相比，當需要根據鋼管的大小對放置塊進行調節時，通過放置塊表面的凹槽帶動放置塊進行移動，放置塊在移動塊表面進行滑動時，放置塊將連接槽內部的延伸板滑出，根據鋼管的大小進行調節延伸板滑出的長度，當長度調節好之后，通過擋塊在移動槽內部滑動，將限位桿插入到連接孔內部，將螺帽旋轉到限位桿的一端，通過限位桿和螺帽相配合對擋塊進行連接固定，使得擋塊可以對放置塊進行固定，通過對放置塊的長度調節后，使得該裝置可以適用于不同大小的鋼管，對不同大小的鋼管進行彎曲，提高了該裝置的實用性；

7、2、通過設置支撐機構，與現有技術相比，當需要對該裝置進行支撐使用時，將限位板與限位槽分離，使得限位板不再對支撐板一側的連接塊進行連接固定，使得支撐塊可以放下呈l形對地面進行支撐，底部的固定塊不會使支撐塊呈傾斜狀，然后通過支撐塊底部的地腳板與地面進行接觸固定，且支撐板和地腳板之間通過螺栓連接，使得可以方便對地腳板進行拆卸連接對該裝置進行支撐固定，防止該裝置在使用時發生偏移從而影響了該裝置對鋼管的彎曲程度和效果。

技術特征：

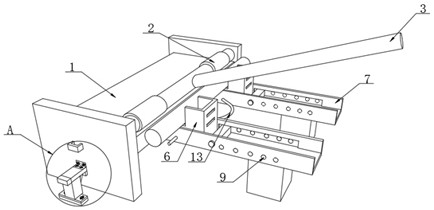

1.一種加工圓鋼跨接的工具，包括工作板（1），其特征在于：所述工作板（1）的頂部設置有兩個連接筒（2），兩個所述連接筒（2）的內部活動連接有壓桿（3），所述壓桿（3）的形狀設置為t形，所述工作板（1）的兩側均設置有支撐機構，所述工作板（1）的表面設置有調節機構；

2.根據權利要求1所述的一種加工圓鋼跨接的工具，其特征在于：所述放置塊（6）的表面開設有兩個凹槽（12），所述移動塊（7）的形狀設置為t形，所述移動塊（7）的底部設置有耐磨墊，兩個所述移動塊（7）之間設置有調節桿（13）。

3.根據權利要求1所述的一種加工圓鋼跨接的工具，其特征在于：所述支撐機構包括合頁連接在工作板（1）兩側的支撐塊（14），兩個所述支撐塊（14）的形狀設置為l形。

4.根據權利要求3所述的一種加工圓鋼跨接的工具，其特征在于：所述支撐塊（14）的底部設置有固定塊（15），所述支撐塊（14）的一側設置有連接塊（16），所述支撐塊（14）的底端設置有支撐板（17）。

5.根據權利要求4所述的一種加工圓鋼跨接的工具，其特征在于：所述支撐板（17）的底部設置有地腳板（18），所述支撐板（17）的頂部設置有兩個螺栓（19），兩個所述螺栓（19）的一端均延伸至地腳板（18）的內部。

6.根據權利要求1所述的一種加工圓鋼跨接的工具，其特征在于：所述工作板（1）的表面開設有限位槽，所述限位槽的內部設置有限位板（20），所述限位板（20）的形狀設置為u形。

技術總結
本技術公開了一種加工圓鋼跨接的工具，具體涉及建筑材料生產技術領域，包括工作板，工作板的頂部設置有兩個連接筒，兩個連接筒的內部活動連接有壓桿，壓桿的形狀設置為T形，工作板的兩側均設置有支撐機構，工作板的表面設置有調節機構，調節機構包括開設在工作板表面的兩個連接槽，兩個連接槽的內部活動設有延伸板，連接槽和延伸板的形狀均設置為U形，連接槽的兩側均設置有限位塊。本技術可以通過放置塊的滑動，調節放置塊與延伸板之間的長度，使得該裝置可以適用于不同大小的鋼管，對不同大小的鋼管進行彎曲，提高了該裝置的實用性。

技術研發人員：張龍,張展旗,李辰偉,白建龍,袁兵陽,王秀田
受保護的技術使用者：山西四建集團有限公司
技術研發日：20240626
技術公布日：2025/4/28
