本技術涉及切邊機，尤其涉及一種鋁板帶切邊機用防擺裝置。

背景技術：

1、切邊機是一種機加工設備，主要用于對產品的邊緣進行切割，待切除部分主要是工藝邊，使尺寸和外形符合圖紙要求，多用于薄壁的鈑金件或拉伸，鋁板帶是指以鋁為主要原料，并且參雜其他合金元素制造出來的鋁板或者鋁帶，鋁板帶在切邊處理時需要用到切邊機。

2、經海量檢索，發現現有技術中的鋁板帶切邊機，雖然可以很好的對鋁板帶進行切邊處理，但在對鋁板帶輸送到切邊機內部時，缺少相應的限位功能，一旦鋁板帶出現傾斜搖擺的現象，會影響對鋁板帶的切邊質量。

3、因此，有必要提供一種鋁板帶切邊機用防擺裝置解決上述技術問題。

技術實現思路

1、本實用新型提供一種鋁板帶切邊機用防擺裝置，解決了背景技術中的問題。

2、為解決上述技術問題，本實用新型提供的一種鋁板帶切邊機用防擺裝置，包括工作臺，所述工作臺頂部表面中間位置安裝有安裝架，所述安裝架內部頂端安裝有驅動電機，所述驅動電機輸出端設置有切邊輪，所述工作臺一端設置有橫板，所述橫板表面安裝有第二電動推桿，所述第二電動推桿輸出端設置有安裝板，所述安裝板表面安裝有安裝框，所述安裝框內部活動安裝有傳動輥，所述工作臺頂部表面開設有矩形孔，所述矩形孔兩端設置有擋板，通過設置擋板、條形孔、安裝框、安裝板、第二電動推桿和傳動輥的配合使用，便于對鋁板帶切邊時，對鋁板帶兩端進行限位，避免出現鋁板帶切邊輸送時傾斜擺動的現象，使得在操作時，工作人員根據鋁板帶的寬度，然后啟動第二電動推桿，之后第二電動推桿通過安裝板帶動安裝框移動，然后通過刻度線的觀察直到傳動輥與擋板之間的距離與鋁板帶的寬度相等即可，之后使鋁板帶放置到工作臺上，鋁板帶的兩端分別與擋板和傳動輥接觸，從而對鋁板帶進行限位，之后再啟動驅動電機帶動切邊輪對鋁板帶切邊即可，此方式操作簡單，有效的避免鋁板帶切邊輸送時出現傾斜搖擺的現象。

3、優選的，所述安裝架內部頂端位于驅動電機一側豎直安裝有第一電動推桿，所述第一電動推桿輸出端設置有弓形壓桿，通過設置第一電動推桿和弓形壓桿的配合使用，使得在對鋁板帶切邊時，可以啟動第一電動推桿，之后第一電動推桿帶動弓形壓桿向下移動，直到弓形壓桿與工作臺之間的距離與鋁板帶厚度相等，此方式操作簡單，便于對鋁板帶上下方位進行限位，保證順利的對鋁板帶進行切邊處理。

4、優選的，所述工作臺頂部表面開設有條形孔，通過設置條形孔，便于對安裝框的讓位。

5、優選的，所述工作臺頂部表面邊緣處設置有刻度線，所述刻度線零刻度與擋板齊平，通過設置刻度線，便于對鋁板帶的切邊數據進行觀察，提高其進準度。

6、優選的，所述弓形壓桿寬度與相鄰兩個所述條形孔之間的距離相等，通過把弓形壓桿寬度設置與相鄰兩個所述條形孔之間的距離相等，避免弓形壓桿與安裝框產生工作干涉。

7、優選的，所述工作臺底端設置有支撐腿，且支撐腿設置有多個，并且多個支撐腿等距離安裝在工作臺底端四個拐角處，通過設置支撐腿，便于對工作臺的支撐，從而保證工作臺在工作時的穩定性。

8、優選的，所述工作臺頂部表面安裝有控制器，通過設置控制器，便于對設備內部的用電元件進行控制。

9、與相關技術相比較，本實用新型提供的一種鋁板帶切邊機用防擺裝置具有如下有益效果：

10、1、與現有技術相比，該種鋁板帶切邊機用防擺裝置，通過設置擋板、條形孔、安裝框、安裝板、第二電動推桿和傳動輥的配合使用，便于對鋁板帶切邊時，對鋁板帶兩端進行限位，避免出現鋁板帶切邊輸送時傾斜擺動的現象，使得在操作時，工作人員根據鋁板帶的寬度，然后啟動第二電動推桿，之后第二電動推桿通過安裝板帶動安裝框移動，然后通過刻度線的觀察直到傳動輥與擋板之間的距離與鋁板帶的寬度相等即可，之后使鋁板帶放置到工作臺上，鋁板帶的兩端分別與擋板和傳動輥接觸，從而對鋁板帶進行限位，之后再啟動驅動電機帶動切邊輪對鋁板帶切邊即可，此方式操作簡單，有效的避免鋁板帶切邊輸送時出現傾斜搖擺的現象，通過設置第一電動推桿和弓形壓桿的配合使用，使得在對鋁板帶切邊時，可以啟動第一電動推桿，之后第一電動推桿帶動弓形壓桿向下移動，直到弓形壓桿與工作臺之間的距離與鋁板帶厚度相等，此方式操作簡單，便于對鋁板帶上下方位進行限位，保證順利的對鋁板帶進行切邊處理。

11、該設備中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

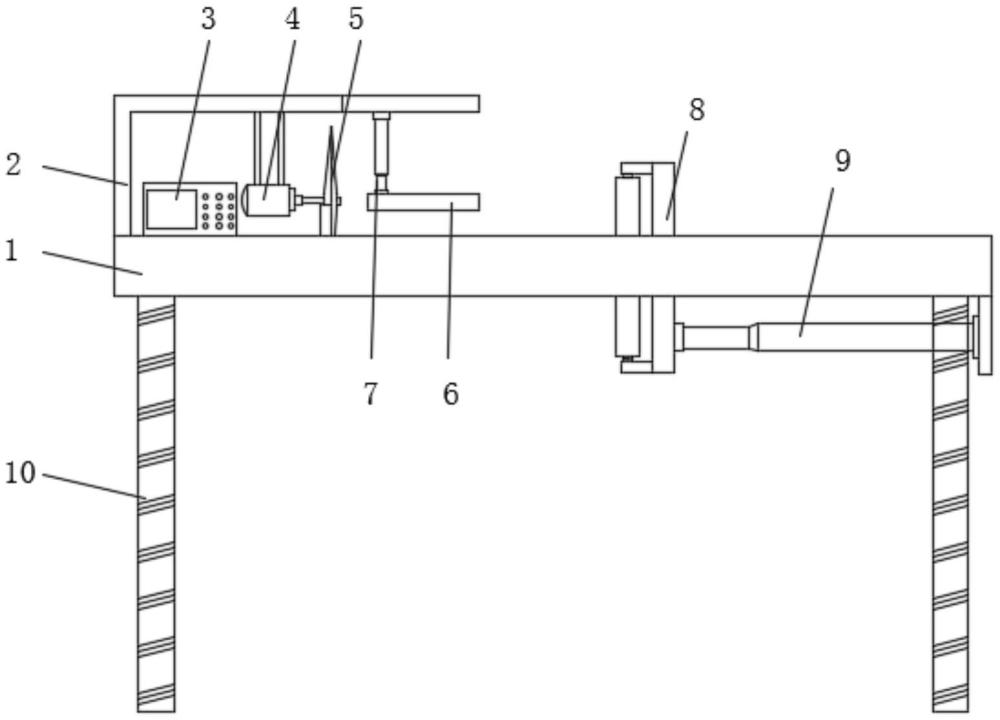

1.一種鋁板帶切邊機用防擺裝置，包括工作臺(1)，其特征在于，所述工作臺(1)頂部表面中間位置安裝有安裝架(2)，所述安裝架(2)內部頂端安裝有驅動電機(4)，所述驅動電機(4)輸出端設置有切邊輪(5)，所述工作臺(1)一端設置有橫板，所述橫板表面安裝有第二電動推桿(9)，所述第二電動推桿(9)輸出端設置有安裝板(16)，所述安裝板(16)表面安裝有安裝框(8)，所述安裝框(8)內部活動安裝有傳動輥(15)，所述工作臺(1)頂部表面開設有矩形孔(14)，所述矩形孔(14)兩端設置有擋板(11)。

2.根據權利要求1所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述安裝架(2)內部頂端位于驅動電機(4)一側豎直安裝有第一電動推桿(7)，所述第一電動推桿(7)輸出端設置有弓形壓桿(6)。

3.根據權利要求2所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述工作臺(1)頂部表面開設有條形孔(12)。

4.根據權利要求1所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述工作臺(1)頂部表面邊緣處設置有刻度線(13)，所述刻度線(13)零刻度與擋板(11)齊平。

5.根據權利要求3所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述弓形壓桿(6)寬度與相鄰兩個所述條形孔(12)之間的距離相等。

6.根據權利要求1所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述工作臺(1)底端設置有支撐腿(10)，且支撐腿(10)設置有多個，并且多個支撐腿(10)等距離安裝在工作臺(1)底端四個拐角處。

7.根據權利要求1所述的一種鋁板帶切邊機用防擺裝置，其特征在于，所述工作臺(1)頂部表面安裝有控制器(3)。

技術總結
本技術提供一種鋁板帶切邊機用防擺裝置，包括工作臺，所述工作臺頂部表面中間位置安裝有安裝架，所述安裝架內部頂端安裝有驅動電機，所述驅動電機輸出端設置有切邊輪，所述工作臺一端設置有橫板，所述橫板表面安裝有第二電動推桿，所述第二電動推桿輸出端設置有安裝板，所述安裝板表面安裝有安裝框，所述安裝框內部活動安裝有傳動輥，所述工作臺頂部表面開設有矩形孔，所述矩形孔兩端設置有擋板，通過設置擋板、條形孔、安裝框、安裝板、第二電動推桿和傳動輥的配合使用，便于對鋁板帶切邊時，對鋁板帶兩端進行限位，避免出現鋁板帶切邊輸送時傾斜擺動的現象。

技術研發人員：徐敬仰
受保護的技術使用者：河南永恒科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
