本技術涉及復合管的預制對接焊領域，尤其涉及一種用于16寸及以下規格復合管的預制對接焊工裝。

背景技術：

1、在16寸及以下規格復合管的預制對接焊的過程中，因為16寸及一下規格的復合管預制的長度較大，并且復合管的壁厚較薄，缺少水冷裝置，容易在預制對接焊的過程中產生變形的情況。在16寸及以下規格復合管的預制對接焊過程中，復合管的裝配也是比較常見的難題：第一，復合管的管口配對，要對齊，不能有一點的偏差。第二，復合管在預制的過程中，因為復合管要轉動的焊接，復合管在轉動的過程中為產生偏移，在偏移的過程中會有焊槍撞上復合管的對接縫中。第三，復合管對接過程中管子過熱會使復合管變形，影響復合管預制轉動。第四，每根復合管預制的長度都不一樣，在固定復合管的位置需要隨時的變化。

2、因此，需要針對性開發適用于16寸及以下規格復合管的預制對接焊工裝，克服上述問題。

技術實現思路

1、實用新型目的：針對現有技術的不足與缺陷，本實用新型提供一種用于16寸及以下規格復合管的預制對接焊工裝，便于調節從而對準焊縫來進行焊接，避免預制對接焊的過程中背面保護氣管會撞到烏針，設有循環水冷結構有效冷卻，滿足多種規格復合管的固定需要。

2、技術方案：本實用新型的一種用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：包括滑架結構、循環水冷結構、保護氣結構與操作平臺；所述滑架結構設有上下滑架與橫移滑架，循環水冷結構包括依次連接的循環水箱、可封閉水管與閉口裝置，保護氣結構包括背面保護氣管，背面保護氣管端部與管線合并裝置連接，背面保護氣管位于焊槍的烏針側部；所述操作平臺設有滑槽、頭部卡槽與尾部卡槽，滑槽通過滑輪與可移動卡槽連接，頭部卡槽、尾部卡槽與可移動卡槽上放置16寸及以下規格復合管。

3、其中，所述的滑架結構上設置焊槍，通過上下滑架與橫移滑架調節焊槍位置；所述焊槍與焊絲盤連接。

4、其中，所述的閉口裝置與16寸及以下規格復合管連接。

5、其中，所述的頭部卡槽、尾部卡槽與可移動卡槽均設有用于卡住16寸及以下規格復合管的可伸縮撐桿。

6、其中，所述的可移動卡槽設有遙控器。

7、其中，所述的遙控器設有停、固定、前、后按鈕。

8、其中，所述的操作平臺側部設有機電箱。

9、其中，所述的操作平臺設有若干個支腳。

10、有益效果：與現有技術相比，本實用新型具有以下顯著優點：本實用新型的滑架結構帶有上下移動和橫擺移動的滑架，帶有十字滑架的焊機在預制對接焊的過程中不會因為焊縫的位置而去改變復合管的擺放，有十字滑架可以隨意在可調范圍內改變焊槍堆焊的位置。十字滑架的焊機配備背面保護氣管，從中輸出氬氣在預制對接焊的過程中進行保護。焊機配備有循環水冷系統，水箱里的水通過可封閉水管，在復合管兩端的閉口裝置將復合管封住后，水管通過頭部閉口裝置中的水管槽進入復合管內，在開啟封閉裝置的時候輸入水，關閉封閉裝置可形成復合管內的水冷，預制對接焊結束后再開啟封閉裝置將水重新輸入水箱中。

11、本實用新型的操作平臺是帶有三個卡槽的固定的裝置，頭部和尾部的卡槽裝置是固定在平臺的頭部和尾部中，卡槽中間加有四角設置的可伸縮撐桿，用于固定復合管的頭尾兩端，并且不同規格的復合管都能固定住。中間的卡槽裝置也是加有四角設置的可伸縮撐桿，相比較于頭尾的卡槽，中間的卡槽底部裝配有滑輪，并且在平臺上裝配有滑槽，可將與滑輪連接的卡槽安置在滑槽中移動，配備遙控移動，可以更加精確的移動卡槽。并且在裝配復合管的過程中，可以帶動復合管到預定的位置，更加方便復合管的裝配。

技術特征：

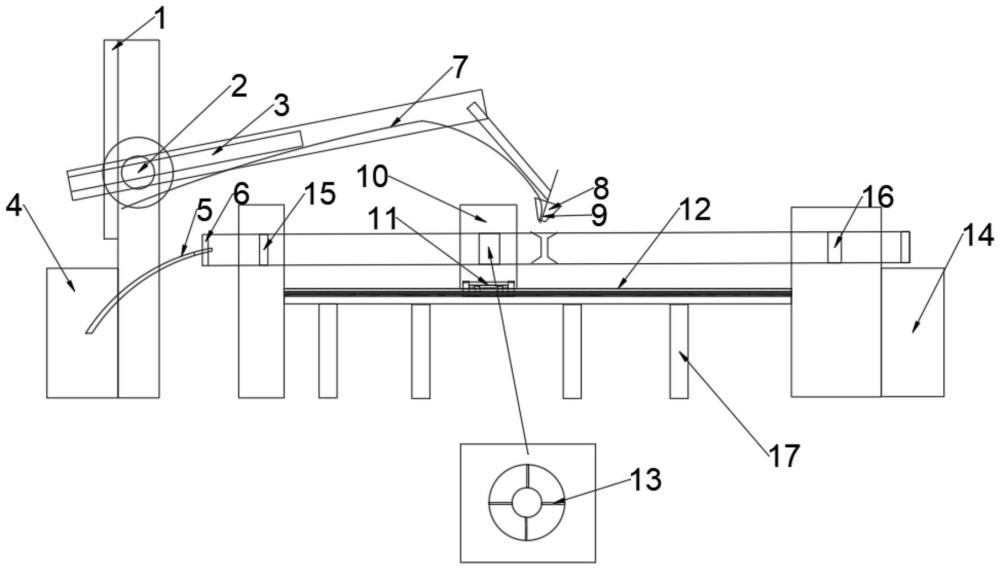

1.用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：包括滑架結構、循環水冷結構、保護氣結構與操作平臺；所述滑架結構設有上下滑架(1)與橫移滑架(3)，循環水冷結構包括依次連接的循環水箱(4)、可封閉水管(5)與閉口裝置(6)，保護氣結構包括背面保護氣管(7)，背面保護氣管(7)端部與管線合并裝置(8)連接，背面保護氣管(7)位于焊槍的烏針(9)側部；所述操作平臺設有滑槽(12)、頭部卡槽(15)與尾部卡槽(16)，滑槽(12)通過滑輪(11)與可移動卡槽(10)連接，頭部卡槽(15)、尾部卡槽(16)與可移動卡槽(10)上放置16寸及以下規格復合管。

2.根據權利要求1所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的滑架結構上設置焊槍，通過上下滑架(1)與橫移滑架(3)調節焊槍位置；所述焊槍與焊絲盤(2)連接。

3.根據權利要求1所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的閉口裝置(6)與16寸及以下規格復合管連接。

4.根據權利要求1所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的頭部卡槽(15)、尾部卡槽(16)與可移動卡槽(10)均設有用于卡住16寸及以下規格復合管的可伸縮撐桿(13)。

5.根據權利要求1所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的可移動卡槽(10)設有遙控器。

6.根據權利要求5所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的遙控器設有停、固定、前、后按鈕。

7.根據權利要求1所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的操作平臺側部設有機電箱(14)。

8.根據權利要求7所述的用于16寸及以下規格復合管的預制對接焊工裝，其特征在于：所述的操作平臺設有若干個支腳(17)。

技術總結
本技術公開了一種用于16寸及以下規格復合管的預制對接焊工裝，包括滑架結構、循環水冷結構、保護氣結構與操作平臺；所述滑架結構設有上下滑架與橫移滑架，循環水冷結構包括依次連接的循環水箱、可封閉水管與閉口裝置，保護氣結構包括背面保護氣管，背面保護氣管端部與管線合并裝置連接，背面保護氣管位于焊槍的烏針側部；所述操作平臺設有滑槽、頭部卡槽與尾部卡槽，滑槽通過滑輪與可移動卡槽連接，頭部卡槽、尾部卡槽與可移動卡槽上放置16寸及以下規格復合管。本技術便于調節從而對準焊縫來進行焊接，避免預制對接焊的過程中背面保護氣管會撞到烏針，設有循環水冷結構有效冷卻，滿足多種規格復合管的固定需要。
