本技術涉及激光切割設備，尤其涉及一種激光噴嘴及激光切割機。

背景技術：

1、激光切割機是利用高功率密度激光束照射被切割材料，使材料很快被加熱至汽化溫度，蒸發形成孔洞，隨著光束的移動，孔洞被擴張成切縫，以完成對材料的切割。

2、但常規的激光切割機的噴嘴頭通常采用單一水冷結構進行降溫，降溫能力有限，從而使得激光切割機無法長時間連續作業，進而影響生產效率。

3、因此，上述問題亟待解決。

技術實現思路

1、本實用新型的目的在于提供一種激光噴嘴及激光切割機，以提升激光噴嘴的降溫能力，進而能夠減少激光切割機因噴嘴頭溫度過高而無法作業的情況，以使得激光切割機能夠長時間連續作業，提升生產效率。

2、為達此目的，本實用新型采用以下技術方案：

3、一種激光噴嘴，包括噴嘴主體、噴嘴頭、陶瓷環以及鎖母，所述噴嘴頭通過所述陶瓷環連接于所述噴嘴主體上，所述鎖母用于將所述噴嘴頭鎖緊在所述噴嘴主體上，所述噴嘴主體上開設有輸送冷卻氣體的進氣道，所述鎖母與所述陶瓷環之間形成有連通所述進氣道的冷卻腔，所述冷卻腔遠離所述進氣道的一側設置有出氣口，所述出氣口朝向所述噴嘴頭設置。

4、作為優選地，所述出氣口呈環狀設置，并繞所述噴嘴頭的周側設置。

5、作為優選地，所述冷卻腔內設置有分隔板，所述分隔板將所述冷卻腔分隔成勻化腔和連通腔；

6、所述勻化腔遠離所述分隔板的一側與所述進氣道連通，所述連通腔遠離所述分隔板的一側設置有所述出氣口；

7、所述分隔板上繞所述陶瓷環的周側均布有多個連通孔，所述勻化腔和所述連通腔通過多個所述連通孔連通。

8、作為優選地，所述分隔板呈環狀設置并一體成型于所述鎖母的內壁上，所述分隔板能夠套設于所述陶瓷環上并與所述陶瓷環密封連接。

9、作為優選地，所述陶瓷環包括抵接面，所述抵接面能夠與所述分隔板背離所述噴嘴頭的一側抵接。

10、作為優選地，自所述連通腔背離所述噴嘴頭的一端至朝向所述噴嘴頭的一端，所述噴嘴頭的腔體的橫截面積逐漸縮小。

11、作為優選地，所述陶瓷環呈圓錐形設置，自所述陶瓷環靠近所述噴嘴主體的一端至靠近所述噴嘴頭的一端，所述陶瓷環的橫截面積逐漸縮小。

12、作為優選地，所述鎖母呈圓錐形設置，自所述鎖母靠近所述噴嘴主體的一端至所述鎖母靠近所述噴嘴頭的一端，所述鎖母的橫截面積逐漸縮小。

13、作為優選地，所述進氣道設置有多個，多個所述進氣道均布在所述噴嘴主體的周側。

14、作為優選地，一種激光切割機，包括供氣機構和上述的激光噴嘴，所述供氣機構被配置為向所述激光噴嘴上的所述進氣道供給冷卻氣體。

15、本實用新型的有益效果：

16、1、本實用新型提供的激光噴嘴能利用冷卻氣體對噴嘴頭進行冷卻，從而有助于提升激光噴嘴的降溫能力，進而能夠減少激光切割機因噴嘴頭溫度過高而無法作業的情況，以使得激光切割機能夠長時間連續作業，提升生產效率。

17、2、本實用新型提供的包括上述的激光噴嘴的激光切割機能夠實現長時間連續作業，生產效率高。

技術特征：

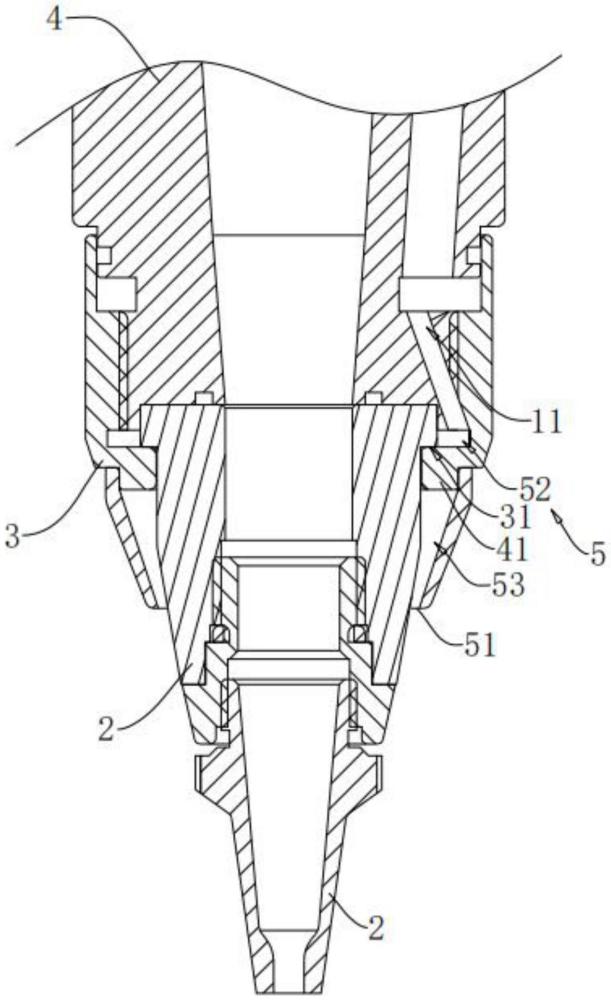

1.一種激光噴嘴，包括噴嘴主體(1)、噴嘴頭(2)、陶瓷環(3)以及鎖母(4)，所述噴嘴頭(2)通過所述陶瓷環(3)連接于所述噴嘴主體(1)上，所述鎖母(4)用于將所述噴嘴頭(2)鎖緊在所述噴嘴主體(1)上，其特征在于，所述噴嘴主體(1)上開設有輸送冷卻氣體的進氣道(11)，所述鎖母(4)與所述陶瓷環(3)之間形成有連通所述進氣道(11)的冷卻腔(5)，所述冷卻腔(5)遠離所述進氣道(11)的一側設置有出氣口(51)，所述出氣口(51)朝向所述噴嘴頭(2)設置。

2.根據權利要求1所述的一種激光噴嘴，其特征在于，所述出氣口(51)呈環狀設置，并繞所述噴嘴頭(2)的周側設置。

3.根據權利要求2所述的一種激光噴嘴，其特征在于，所述冷卻腔(5)內設置有分隔板(41)，所述分隔板(41)將所述冷卻腔(5)分隔成勻化腔(52)和連通腔(53)；

4.根據權利要求3所述的一種激光噴嘴，其特征在于，所述分隔板(41)呈環狀設置并一體成型于所述鎖母(4)的內壁上，所述分隔板(41)能夠套設于所述陶瓷環(3)上并與所述陶瓷環(3)密封連接。

5.根據權利要求4所述的一種激光噴嘴，其特征在于，所述陶瓷環(3)包括抵接面(31)，所述抵接面(31)能夠與所述分隔板(41)背離所述噴嘴頭(2)的一側抵接。

6.根據權利要求3所述的一種激光噴嘴，其特征在于，自所述連通腔(53)背離所述噴嘴頭(2)的一端至朝向所述噴嘴頭(2)的一端，所述噴嘴頭(2)的腔體的橫截面積逐漸縮小。

7.根據權利要求6所述的一種激光噴嘴，其特征在于，所述陶瓷環(3)呈圓錐形設置，自所述陶瓷環(3)靠近所述噴嘴主體(1)的一端至靠近所述噴嘴頭(2)的一端，所述陶瓷環(3)的橫截面積逐漸縮小。

8.根據權利要求7所述的一種激光噴嘴，其特征在于，所述鎖母(4)呈圓錐形設置，自所述鎖母(4)靠近所述噴嘴主體(1)的一端至所述鎖母(4)靠近所述噴嘴頭(2)的一端，所述鎖母(4)的橫截面積逐漸縮小。

9.根據權利要求1所述的一種激光噴嘴，其特征在于，所述進氣道(11)設置有多個，多個所述進氣道(11)均布在所述噴嘴主體(1)的周側。

10.一種激光切割機，其特征在于，包括供氣機構和如權利要求1-9任一項所述的激光噴嘴，所述供氣機構被配置為向所述激光噴嘴上的所述進氣道(11)供給冷卻氣體。

技術總結
本技術屬于激光切割設備技術領域，公開了一種激光噴嘴及激光切割機，該激光噴嘴包括噴嘴主體、噴嘴頭、陶瓷環以及鎖母，噴嘴頭通過陶瓷環連接于噴嘴主體上，鎖母用于將噴嘴頭鎖緊在噴嘴主體上。噴嘴主體上開設有輸送冷卻氣體的進氣道，鎖母與陶瓷環之間形成有連通進氣道的冷卻腔，冷卻腔遠離進氣道的一側設置有出氣口，出氣口朝向噴嘴頭設置。本技術提供的激光噴嘴能利用冷卻氣體對噴嘴頭進行冷卻，從而有助于提升激光噴嘴的降溫能力，進而能夠減少激光切割機因噴嘴頭溫度過高而無法作業的情況，以使得激光切割機能夠長時間連續作業，提升生產效率。本技術提供的包括上述的激光噴嘴的激光切割機能夠實現長時間連續作業，生產效率高。
