本技術屬于管道施工，特別是涉及一種管道碰口作業的輔助工具。

背景技術：

1、管道碰口作業是天然氣管道建設和維護中的關鍵步驟。它要求高精度的對齊和穩定的固定以保障焊接等后續作業的質量。常見的做法是使用簡易的支架或手工調整，這些方法不僅耗時耗力，而且難以保證管道對接的精確性和穩定性，特別是在復雜或狹小的工作環境中。此外，對于大直徑或材質特殊的管道，傳統方法往往無法滿足碰口作業的要求，導致施工效率低下，安全風險增加。

2、首先，傳統工具在穩定性方面可能不夠理想。在進行管道對接時，工具的穩定性對于確保管道位置的精確性和焊接后的密封性至關重要。如果工具在管道上的定位不穩定，可能導致管道對接不準確，影響焊接質量。

3、其次，操作復雜性也是一個重要問題。傳統的輔助工具可能需要復雜的設置和調整過程，這不僅增加了作業時間，也提高了對操作人員技能的要求。在緊急維修或條件惡劣的環境中，操作復雜性會增加工作難度和安全風險。

4、此外，傳統的管道碰口輔助工具可能缺乏適應性。由于管道的直徑、材質和工作環境的多樣性，一種標準化的工具難以滿足所有情況的需要。這限制了工具的通用性和應用范圍。

5、針對上述問題，本實用新型的目的在于提供一種改進的管道碰口作業輔助工具，以解決傳統工具存在的不足。

技術實現思路

1、本實用新型的目的在于提供一種管道碰口作業的輔助工具，通過對口器主體、管壁固定器和上管導向器的輔助工具，可以顯著提高管道對接的穩定性和操作的便捷性，同時具有較強的適應性，能夠廣泛應用于不同情況的管道碰口作業中。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種管道碰口作業的輔助工具，包括對口器主體；所述對口器主體的軸向一端設置有同軸設置的管壁固定器；所述對口器主體的軸向另一端設置有上管導向器。

4、作為本實用新型的一種優選技術方案，所述對口器主體包括兩個同軸且平行設置的圓環板；兩個所述圓環板之間通過若干固定連接板連接為一體；每個所述固定連接板的兩側面兩端部分別固定有一個內螺紋管；每個所述內螺紋管上螺紋連接有一個l形螺栓。

5、作為本實用新型的一種優選技術方案，所述管壁固定器包括固定在所述圓環板側面的若干第一軸向桿，并且若干所述第一軸向桿沿所述圓環板環向均布設置；若干所述第一軸向桿的自由端固定有圓環板連接架；所述第一軸向桿的中心開設有指向所述圓環板軸線的螺紋通孔；所述螺紋通孔上螺紋連接有帶手輪絲桿；所述第一軸向桿上位于所述螺紋通孔的兩側對稱開設有兩個指向所述圓環板軸線的導向通孔；穿過兩個所述導向通孔安裝有管壁夾持部。

6、作為本實用新型的一種優選技術方案，所述管壁夾持部包括半圓管，并且所述半圓管圓弧的端面設置為圓柱面；所述半圓管外弧面頂端固定有兩個分別與兩個所述導向通孔配合的導向柱；所述導向柱的端部固定有螺紋頭；所述螺紋頭上螺紋連接有螺母。

7、作為本實用新型的一種優選技術方案，所述上管導向器包括固定在另一個所述圓環板側面的若干第二軸向桿，并且若干所述第二軸向桿位于所述圓環板的下半部均勻分布；若干所述第二軸向桿的外壁通過至少兩個半圓環架連接為一體；所述第二軸向桿的內側壁開設有滾輪安裝槽；所述滾輪安裝槽內安裝有滾輪。

8、本實用新型具有以下有益效果：

9、1、本實用新型通過設置管壁固定器，并采用一圈均布設置的管壁夾持部，可以確保對口器主體在管道上的安裝更為穩定。這種結構使得對口器與管道外壁緊密結合，提高了整體的承載能力，保障了管道對接時對口器位置的穩定性。

10、2、本實用新型通過管壁固定器的設計確保了其軸線和對口器主體的軸線均與管道軸線平齊。當管道連接端面與其軸線垂直時，這種設置有助于實現管道對口處接合縫隙的均勻性，從而提高焊接質量。

11、3、本實用新型通過使用吊機將管道一端搭在上管導向器上，并利用滾輪輕松調整管道連接端的位置，可以快速實現兩個管道端面的精確對齊。通過上管導向器的設置使得新管道的安裝變得更為便捷。

12、4、本實用新型整體設計考慮了實際操作的流程和便捷性，減少了對口作業中的調整時間，使得管道對接工作更加高效。通過簡化操作步驟，降低了作業難度，提高了施工效率。

13、5、本實用新型通過對口器主體和管壁固定器、上管導向器的合理布局及結構設計，確保了管道碰口作業的安全性。穩定的連接和精確的對齊減少了施工中可能出現的安全隱患。

14、6、本實用新型能夠適應不同直徑和材質的管道，具有較強的通用性和適應性，滿足多樣化的施工需求。

15、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

1.一種管道碰口作業的輔助工具，其特征在于：

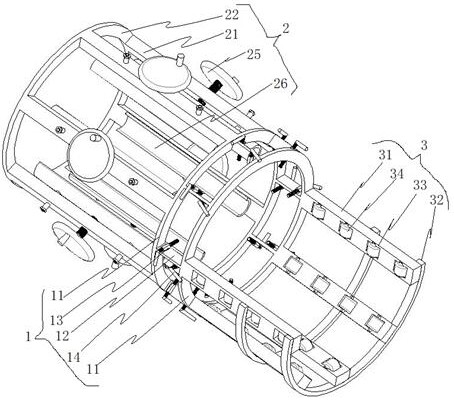

2.根據權利要求1所述的管道碰口作業的輔助工具，其特征在于，所述對口器主體（1）包括兩個同軸且平行設置的圓環板（11）；兩個所述圓環板（11）之間通過若干固定連接板（12）連接為一體；每個所述固定連接板（12）的兩側面兩端部分別固定有一個內螺紋管（13）；每個所述內螺紋管（13）上螺紋連接有一個l形螺栓（14）。

3.根據權利要求2所述的管道碰口作業的輔助工具，其特征在于，所述管壁固定器（2）包括固定在所述圓環板（11）側面的若干第一軸向桿（21），并且若干所述第一軸向桿（21）沿所述圓環板（11）環向均布設置；若干所述第一軸向桿（21）的自由端固定有圓環板連接架（22）；所述第一軸向桿（21）的中心開設有指向所述圓環板（11）軸線的螺紋通孔（23）；所述螺紋通孔（23）上螺紋連接有帶手輪絲桿（25）；所述第一軸向桿（21）上位于所述螺紋通孔（23）的兩側對稱開設有兩個指向所述圓環板（11）軸線的導向通孔（24）；穿過兩個所述導向通孔（24）安裝有管壁夾持部（26）。

4.根據權利要求3所述的管道碰口作業的輔助工具，其特征在于，所述管壁夾持部（26）包括半圓管（261），并且所述半圓管（261）圓弧的端面設置為圓柱面；所述半圓管（261）外弧面頂端固定有兩個分別與兩個所述導向通孔（24）配合的導向柱（262）；所述導向柱（262）的端部固定有螺紋頭（263）；所述螺紋頭（263）上螺紋連接有螺母（264）。

5.根據權利要求2或4所述的管道碰口作業的輔助工具，其特征在于，所述上管導向器（3）包括固定在另一個所述圓環板（11）側面的若干第二軸向桿（31），并且若干所述第二軸向桿（31）位于所述圓環板（11）的下半部均勻分布；若干所述第二軸向桿（31）的外壁通過至少兩個半圓環架（32）連接為一體；所述第二軸向桿（31）的內側壁開設有滾輪安裝槽（33）；所述滾輪安裝槽（33）內安裝有滾輪（34）。

技術總結
本技術公開了一種管道碰口作業的輔助工具，涉及管道施工技術領域。其結構包括對口器主體；對口器主體的軸向一端設置有同軸設置的管壁固定器；對口器主體的軸向另一端設置有上管導向器。該方案通過設置管壁固定器，并采用一圈均布設置的管壁夾持部，可以確保對口器主體在管道上的安裝更為穩定。該結構使得對口器與管道外壁緊密結合，提高了整體的承載能力，保障了管道對接時對口器位置的穩定性；通過管壁固定器的設計確保了其軸線和對口器主體的軸線均與管道軸線平齊。有助于實現管道對口處結合縫隙的均勻性，從而提高焊接質量；整體設計考慮了實際操作的流程和便捷性，減少了對口作業中的調整時間，使得管道對接工作更加高效。

技術研發人員：陸遠,邢棟
受保護的技術使用者：漢中市天然氣投資發展有限公司
技術研發日：20240628
技術公布日：2025/4/28
