本技術涉及管狀工件加工，特別是涉及一種擴孔式管狀工件旋轉焊接機。

背景技術：

1、工件，制造過程中的一個產品部件，也叫制件、作件、課件、五金件等。它可以是單個零件，也可以是固定在一起的幾個零件的組合體，在加工工時需要使用到焊接機來對管裝的工件進行焊接加工。

2、但它在實際使用中仍存在以下弊端：

3、現有管狀工件焊接機在實際使用時，通常只能針對單一形態的管狀工裝進行加工，一旦管狀工裝的形態發生改變時，就會存在難以兼容的現象，難以根據不同管狀的形態進行角度的調節，兼容性較差。

技術實現思路

1、本實用新型的目的在于提供一種擴孔式管狀工件旋轉焊接機，以解決上述背景技術中提出的，現有管狀工件焊接機在實際使用時，通常只能針對單一形態的管狀工裝進行加工，一旦管狀工裝的形態發生改變時，就會存在難以兼容的現象，難以根據不同管狀的形態進行角度的調節，兼容性較差的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種擴孔式管狀工件旋轉焊接機，包括：

4、本體部件，所述本體部件包括固定座；

5、旋轉部件，所述旋轉部件包括支撐板、固定板、弧形滑槽、滑桿、螺母以及握把；

6、所述固定板安裝在固定座外壁兩側的中部，固定板上部開設弧形滑槽，固定座外壁兩側的前端固定連接滑桿，且滑桿通過活動的方式連接在弧形滑槽的內部，固定板呈傾斜狀。

7、進一步地，所述滑桿一端的外表面連接螺母，螺母外表面的中部轉動連接握把，且螺母夾持固定在固定板的外表面。

8、進一步地，所述本體部件還包括基座，焊接座以及焊接頭；

9、所述固定座頂端的中部固定連接基座，焊接座固定連接在基座頂端的中心位置，且焊接頭連接在焊接座頂端的中心位置。

10、進一步地，還包括支撐部件，所述支撐部件包括支撐架、固定工裝、伸縮架、限位塊、旋轉輥、內凹槽、插銷板以及限位架；

11、所述固定座外表面的后端設有支撐架，支撐架頂部中心為活動連接伸縮架，伸縮架外表面的前端設有固定工裝，固定工裝外表面前端的中心位置開設內凹槽，旋轉輥連接在固定工裝內表面的左右兩端，且固定工裝頂部和底部的左右兩端固定連接限位塊。

12、進一步地，所述固定工裝外表面的后端固定連接插銷板，且插銷板通過懸掛的方式連接在伸縮架的內壁上，且支撐架底部的左右端通過焊接的方式連接限位架。

13、進一步地，還包括固定部件，所述固定部件包括螺紋桿、內螺紋環、把手以及橡膠柱；

14、所述支撐架外側的上部連接內螺紋環，內螺紋環的中部連接螺紋桿，螺紋桿的一端轉動連接把手，且伸縮架的內壁通過粘接的方式連接橡膠柱，橡膠柱阻擋在插銷板的外表面。

15、相比于現有技術，本實用新型的優點在于：

16、本實用新型，通過設有支撐板，且在支撐板的內部開設弧形滑槽，在對管狀工裝進行焊接加工時，能夠根據管狀工裝的形態對焊接頭的角度進行調節，滑桿在弧形滑槽的內部滑動，且焊接頭的角度能夠同時的調節，能夠根據不同形態的管狀工裝進行調節，提升兼容性。

17、基于上述有意效果，設有固定工裝，并在固定工裝的外表面設有旋轉輥，管狀工裝在焊接時，管狀工裝將貼合在內凹槽的內部，而兩端的旋轉輥可進行三百六十度的旋轉，輔助管狀工裝同時的旋轉，能夠避免摩擦性，同時也可帶動管狀工裝正常的旋轉運行。

技術特征：

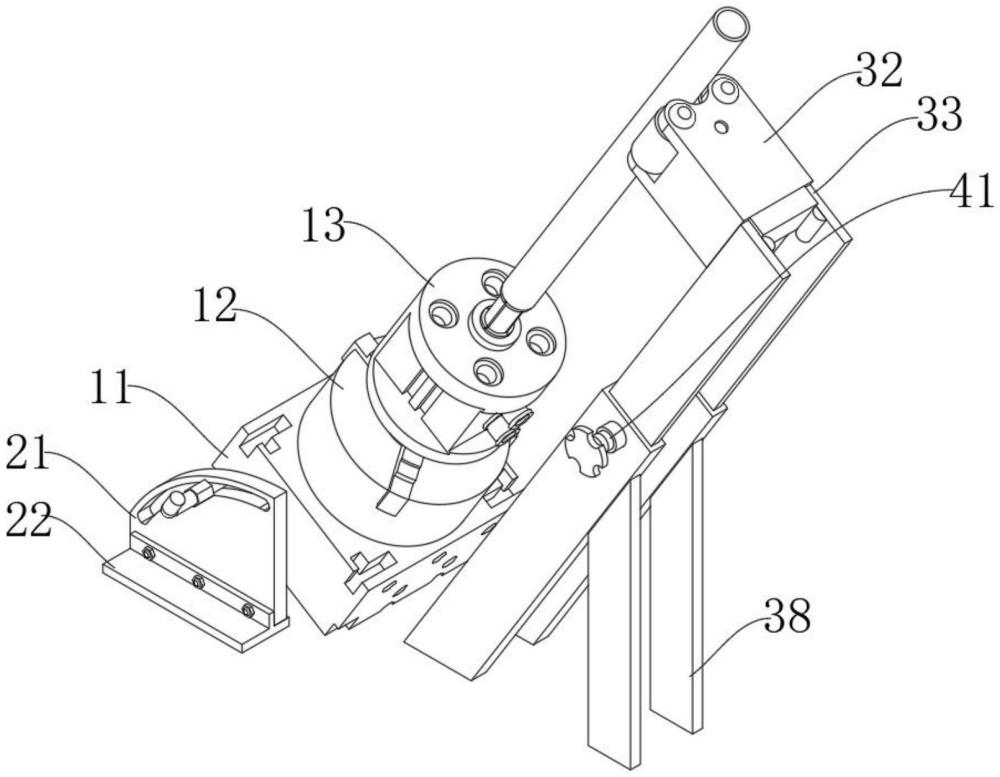

1.一種擴孔式管狀工件旋轉焊接機，其特征在于，包括：

2.根據權利要求1所述的一種擴孔式管狀工件旋轉焊接機，其特征在于，所述滑桿(24)一端的外表面連接螺母(25)，螺母(25)外表面的中部轉動連接握把(26)，且螺母(25)夾持固定在固定板(22)的外表面。

3.根據權利要求1所述的一種擴孔式管狀工件旋轉焊接機，其特征在于，所述本體部件還包括基座(12)，焊接座(13)以及焊接頭(14)；

4.根據權利要求1所述的一種擴孔式管狀工件旋轉焊接機，其特征在于，還包括支撐部件，所述支撐部件包括支撐架(31)、固定工裝(32)、伸縮架(33)、限位塊(34)、旋轉輥(35)、內凹槽(36)、插銷板(37)以及限位架(38)；

5.根據權利要求4所述的一種擴孔式管狀工件旋轉焊接機，其特征在于，所述固定工裝(32)外表面的后端固定連接插銷板(37)，且插銷板(37)通過懸掛的方式連接在伸縮架(33)的內壁上，且支撐架(31)底部的左右端通過焊接的方式連接限位架(38)。

6.根據權利要求4所述的一種擴孔式管狀工件旋轉焊接機，其特征在于，還包括固定部件，所述固定部件包括螺紋桿(41)、內螺紋環(42)、把手(43)以及橡膠柱(44)；

技術總結
本技術公開了一種擴孔式管狀工件旋轉焊接機，包括：本體部件，所述本體部件包括固定座；旋轉部件，所述旋轉部件包括支撐板、固定板、弧形滑槽、滑桿、螺母以及握把；所述固定板安裝在固定座外壁兩側的中部，固定板上部開設弧形滑槽，固定座外壁兩側的前端固定連接滑桿，且滑桿通過活動的方式連接在弧形滑槽的內部，固定板呈傾斜狀。以解決現有管狀工件焊接機在實際使用時，通常只能針對單一形態的管狀工裝進行加工，一旦管狀工裝的形態發生改變時，就會存在難以兼容的現象，難以根據不同管狀的形態進行角度的調節，兼容性較差的問題。

技術研發人員：楊勤華
受保護的技術使用者：漳州華義衛浴有限公司
技術研發日：20240626
技術公布日：2025/4/28
