本申請涉及壓鉚設備，特別涉及一種標牌壓鉚裝置。

背景技術：

1、現有的汽車h型標牌一般都是對成形的形狀，且大部分的h型標牌均是通過手工壓鉚，但現有的用于輔助手工壓鉚的裝置在壓鉚時容易出現放反進而導致出現壓鉚錯誤毀壞標牌產品的情況，工人的長時間作業更容易忽視是否放反，因而有必要對輔助手工壓鉚的裝置進行改進，以提高作業過程中容易反放而損壞產品的情況。

技術實現思路

1、本申請旨在至少在一定程度上解決現有技術中的上述技術問題之一。為此，本申請實施例提供一種標牌壓鉚裝置，使用時能夠有效檢測標牌是否放反。

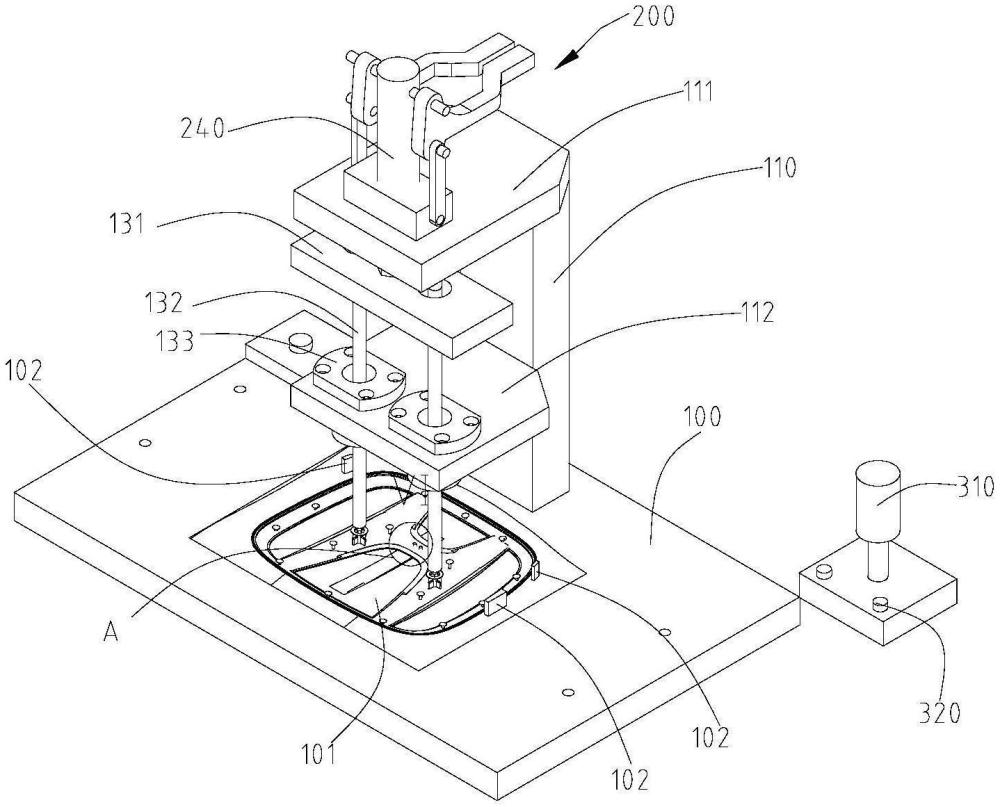

2、根據本申請實施例提供的標牌壓鉚裝置，包括治具件、壓鉚組件以及報警組件，所述治具件具有仿形腔，所述報警組件包括電性連接的感應器構件和警報器，所述感應器構件設置于所述仿形腔內的凹槽，所述感應器構件用于檢測標牌表面的導電層，所述壓鉚組件包括壓鉚構件和兩根壓鉚桿，兩根所述壓鉚桿架設于所述仿形腔上方，所述壓鉚桿在所述壓鉚構件的作用下朝向所述仿形腔靠近，以將放置于所述仿形腔的標牌和金屬片壓鉚在一起。

3、根據本申請實施例所述的標牌壓鉚裝置，所述仿形腔的邊緣位置陣列設置有若干個限位塊。

4、根據本申請實施例所述的標牌壓鉚裝置，所述感應器構件包括連接電源正極的第一接頭以及連接電源負極的第二接頭，所述警報器包括蜂鳴器和警示燈，所述蜂鳴器和所述警示燈串聯于所述第二接頭所在的電路或所述第一接頭所在的電路。

5、根據本申請實施例所述的標牌壓鉚裝置，所述治具件包括立板，所述立板從上至下間隔設置有第一固定板和第二固定板，所述壓鉚桿通過導向組件滑動設置于所述第二固定板，兩根所述壓鉚桿的同一端通過連接板固定，固定于所述第一固定板的所述壓鉚構件傳動連接所述連接板。

6、根據本申請實施例所述的標牌壓鉚裝置，所述導向組件包括導套，所述導套固定于所述第二固定板，所述壓鉚桿插設于所述導套。

7、根據本申請實施例所述的標牌壓鉚裝置，所述壓鉚構件包括動力軸和手柄，所述動力軸插設于所述第一固定板，所述動力軸的一端螺紋連接所述連接板，所述手柄通過連桿結構連接所述動力軸的另一端，往復翻轉所述手柄時，所述動力軸能夠進行直線往復運動，其中，所述動力軸的中心軸與所述壓鉚桿的中心軸平行。

8、根據本申請實施例所述的標牌壓鉚裝置，所述手柄包括相互連接的兩個連接件，兩個所述連接件分別位于所述動力軸的兩側，且兩個所述連接件的同一端均通過所述連桿結構連接所述動力軸。

9、根據本申請實施例所述的標牌壓鉚裝置，所述連桿結構包括第一連桿，所述第一連桿的一端通過第一軸銷鉸接所述連接件的端部一側，所述第一連桿的另一端通過第二軸銷鉸接所述第一固定板，所述連接件的端部另一側通過第三軸銷鉸接所述動力軸。

10、根據本申請實施例所述的標牌壓鉚裝置，所述第一軸銷的中心軸和所述第三軸銷的中心軸處于同一平面。

11、根據本申請實施例所述的標牌壓鉚裝置，所述仿形腔對應壓鉚桿的位置設置有定位銷。

12、上述標牌壓鉚裝置，至少具有如下有益效果：使用時，通過壓鉚構件驅使兩根壓鉚桿同步回歸原位(也即遠離仿形腔的位置)，然后操作工人將標牌產品放入仿形腔，通過報警組件的感應器構件來檢測標牌是否放反，如感應器構件未檢測到標牌表面的導電層，則警報器不發出警報聲；如感應器構件檢測到標牌表面的導電層，報警組件的內部電路連通，警報器發出警報聲提示操作人員，避免操作人員放反而導致錯誤的壓鉚。如正確放置后，在標牌的對應位置放好金屬片，操作人員則通過壓鉚構件驅使兩根壓鉚桿朝向放置有金屬片的位置運動，在一定的壓力下，壓鉚桿驅使金屬片與標牌鉚接，壓鉚構件的設置能夠使得操作人員以較為省力的方式驅動壓鉚桿。使用本申請的標牌壓鉚裝置能夠在壓鉚前檢測標牌是否放反，如放反則提醒操作人員重新放置，反之則不提醒，能夠大大降低人工壓鉚標牌出現放反的情況，降低報廢率。

技術特征：

1.一種標牌壓鉚裝置，其特征在于：包括治具件、壓鉚組件以及報警組件，所述治具件具有仿形腔，所述報警組件包括電性連接的感應器構件和警報器，所述感應器構件設置于所述仿形腔內的凹槽，所述感應器構件用于檢測標牌表面的導電層，所述壓鉚組件包括壓鉚構件和兩根壓鉚桿，兩根所述壓鉚桿架設于所述仿形腔上方，所述壓鉚桿在所述壓鉚構件的作用下朝向所述仿形腔靠近，以將放置于所述仿形腔的標牌和金屬片壓鉚在一起。

2.根據權利要求1所述的標牌壓鉚裝置，其特征在于：所述仿形腔的邊緣位置陣列設置有若干個限位塊。

3.根據權利要求1所述的標牌壓鉚裝置，其特征在于：所述感應器構件包括連接電源正極的第一接頭以及連接電源負極的第二接頭，所述警報器包括蜂鳴器和警示燈，所述蜂鳴器和所述警示燈串聯于所述第二接頭所在的電路或所述第一接頭所在的電路。

4.根據權利要求1所述的標牌壓鉚裝置，其特征在于：所述治具件包括立板，所述立板從上至下間隔設置有第一固定板和第二固定板，所述壓鉚桿通過導向組件滑動設置于所述第二固定板，兩根所述壓鉚桿的同一端通過連接板固定，固定于所述第一固定板的所述壓鉚構件傳動連接所述連接板。

5.根據權利要求4所述的標牌壓鉚裝置，其特征在于：所述導向組件包括導套，所述導套固定于所述第二固定板，所述壓鉚桿插設于所述導套。

6.根據權利要求4所述的標牌壓鉚裝置，其特征在于：所述壓鉚構件包括動力軸和手柄，所述動力軸插設于所述第一固定板，所述動力軸的一端螺紋連接所述連接板，所述手柄通過連桿結構連接所述動力軸的另一端，往復翻轉所述手柄時，所述動力軸能夠進行直線往復運動，其中，所述動力軸的中心軸與所述壓鉚桿的中心軸平行。

7.根據權利要求6所述的標牌壓鉚裝置，其特征在于：所述手柄包括相互連接的兩個連接件，兩個所述連接件分別位于所述動力軸的兩側，且兩個所述連接件的同一端均通過所述連桿結構連接所述動力軸。

8.根據權利要求7所述的標牌壓鉚裝置，其特征在于：所述連桿結構包括第一連桿，所述第一連桿的一端通過第一軸銷鉸接所述連接件的端部一側，所述第一連桿的另一端通過第二軸銷鉸接所述第一固定板，所述連接件的端部另一側通過第三軸銷鉸接所述動力軸。

9.根據權利要求8所述的標牌壓鉚裝置，其特征在于：所述第一軸銷的中心軸和所述第三軸銷的中心軸處于同一平面。

10.根據權利要求1所述的標牌壓鉚裝置，其特征在于：所述仿形腔對應壓鉚桿的位置設置有定位銷。

技術總結
本申請公開了一種標牌壓鉚裝置，涉及壓鉚設備技術領域，包括治具件、壓鉚組件以及報警組件，所述治具件具有仿形腔，所述報警組件包括電性連接的感應器構件和警報器，所述感應器構件設置于所述仿形腔內的凹槽，所述感應器構件用于檢測標牌表面的導電層，所述壓鉚組件包括壓鉚構件和兩根壓鉚桿，所述兩根壓鉚桿架設于所述仿形腔上方，所述壓鉚桿在所述壓鉚構件的作用下朝向所述仿形腔靠近，以將放置于所述仿形腔的標牌和金屬片壓鉚在一起。本申請實施例提供一種標牌壓鉚裝置，使用時能夠有效檢測標牌是否放反，避免錯誤的壓鉚導致產品的損壞。

技術研發人員：吳佳歷,何杰周,胡阿龍
受保護的技術使用者：清遠敏惠汽車零部件有限公司
技術研發日：20240628
技術公布日：2025/4/28
