本技術涉及軸承加工領域，更具體地說，它涉及一種軸承加工用移動組件。

背景技術：

1、軸承是一種在機械傳動中起到支撐旋轉軸、降低摩擦系數、保證回轉精度的重要零部件。它通常由內圈、外圈、滾動體和保持架組成。內圈和外圈分別與軸和軸承座相配合，滾動體在內外圈之間滾動，減少摩擦和磨損，而保持架則將滾動體均勻隔開，防止它們相互碰撞和卡住。軸承的類型多樣，包括滾珠軸承、滾子軸承、圓錐滾子軸承等，每種類型都有其特定的適用場景和性能特點。在各類機械設備中，如汽車、機床、航空航天設備等，軸承的質量和性能直接影響著整個設備的運行效率、穩定性和使用壽命。其制造工藝要求精度高，需要經過嚴格的材料選擇、加工、熱處理和檢測等環節，以確保其能在復雜的工作條件下可靠運行。

2、軸承加工工程中，需要對軸承進行移動，以逐一將軸承移動到加工部位進行加工（例如軸承上密封圈的安裝、上油等操作），但是傳統的移動裝置上的軸承限位架，其為一體結構，兩個端部之間的距離是固定不變的，這就導致只能移動相同直徑大小的軸承（直徑過大，會存在起不到限位效果，直徑過小會存在在移動過程中脫離加工部位的后果）。

3、因此，為了解決上述技術問題本申請提出一種軸承加工用移動組件。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種軸承加工用移動組件。

2、為實現上述目的，本實用新型提供了如下技術方案：一種軸承加工用移動組件，包括軸承加工平臺，所述軸承加工平臺的一側安裝有氣動裝置，所述氣動裝置的傳動部位上固定連接有軸承傳送架，通過氣動裝置帶動軸承傳送架的反復前后及左右移動，所述軸承傳送架上的軸承限位架兩個邊部之間的距離可調節，以適應不同尺寸的軸承的移動。

3、優選地，所述軸承傳送架包括固定在氣動裝置傳動部位上的主板，所述主板上固定多個分別對不同尺寸的軸承限位架之間距離進行調節的調節部件，并將軸承限位架分成兩個的分架，通過調節部件調節二者之間的距離，從而調節軸承限位架兩個邊部之間的距離。

4、優選地，所述調節部件包括固定在主板上的分板，所述分板的表面固定連接有供兩個滑塊滑動的導軌，所述滑塊頭部均螺紋連接有移動塊，所述移動塊的內側壁上螺紋連接有雙螺紋桿，其兩邊的螺紋相反且以中間部位轉動，所述移動塊的表面通過連接桿與單一分架相固定。

5、優選地，所述雙螺紋桿之間通過圓桿相固定，并且位于最邊側的兩個雙螺紋桿的底端也通過圓桿與支撐軸承的內圈相固定，且支撐軸承安裝在軸承座中，所述軸承座的底端固定連接有底板，且底板與主板相固定。

6、優選地，所述底板上安裝有對圓桿及雙螺紋桿之間的轉動進行限制的限制組件，以避免圓桿及雙螺紋桿在實際使用過程中，受震動影響發生轉動，從而影響調節部件調節的精準度。

7、優選地，所述限制組件包括供最邊側圓桿穿過的圓環塊，且圓環塊的底部通過支撐板與底板相固定，所述圓環塊的表面開設有多個插槽，所述最邊側圓桿的側端開設有凹槽，其內安裝伸縮桿，所述伸縮桿的頭部固定連接有轉板，所述轉板的背部兩邊均固定連接有插塊。

8、優選地，所述轉板的表面固定連接有便于將圓桿及雙螺紋桿進行轉動的把手，通過把手也方便對轉板進行抽拉。

9、優選地，所述軸承加工平臺上安裝有抵住軸承背部的擋板，通過擋板抵住軸承的背部，以最大程度地避免軸承向后移動脫離加工部位。

10、與現有技術相比，本實用新型具備以下有益效果：

11、1、本實用新型軸承傳送架上的軸承限位架兩個邊部之間的距離可調節，以適應不同尺寸的軸承的移動，實用性更加高，從而解決背景技術中只能移動相同直徑大小的軸承的問題；

12、2、本實用新型通過順時針或逆時針轉動最邊側的圓桿，圓桿帶動多個雙螺紋桿的轉動，圓桿順著支撐軸承內圈轉動，其內圈順著外圈轉動，從而對多個雙螺紋桿進行旋轉支撐，順時針轉動時，則由雙螺紋桿帶動兩個移動塊向中間部位移動，逆時針則帶動兩個移動塊向兩邊移動，移動塊帶動滑塊的移動，滑塊順著導軌滑動以維持移動塊的直線移動，移動塊通過連接桿帶動兩個對稱的分架同時向中間部位或向兩邊移動，以調節軸承限位架兩個端部之間的距離，從而根據軸承的大小對軸承限位架兩邊的距離進行調節，這樣通過轉動圓桿，即可帶動多個軸承限位架的同時調節，操作更加簡便；

13、3、本實用新型底板上安裝有對圓桿及雙螺紋桿之間的轉動進行限制的限制組件，以避免圓桿及雙螺紋桿在實際使用過程中，受震動影響發生轉動，從而影響調節部件調節的精準度。

技術特征：

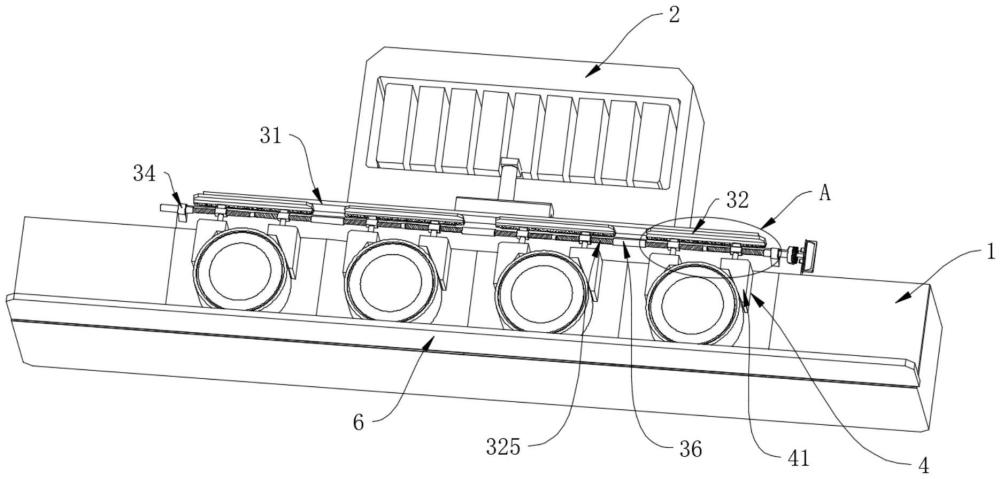

1.一種軸承加工用移動組件，包括軸承加工平臺（1），其特征在于：所述軸承加工平臺（1）的一側安裝有氣動裝置（2），所述氣動裝置（2）的傳動部位上固定連接有軸承傳送架（3），通過氣動裝置（2）帶動軸承傳送架（3）的反復前后及左右移動，所述軸承傳送架（3）上的軸承限位架（4）兩個邊部之間的距離可調節，以適應不同尺寸的軸承的移動。

2.根據權利要求1所述的一種軸承加工用移動組件，其特征在于：所述軸承傳送架（3）包括固定在氣動裝置（2）傳動部位上的主板（31），所述主板（31）上固定多個分別對不同尺寸的軸承限位架（4）之間距離進行調節的調節部件（32），并將軸承限位架（4）分成兩個的分架（41），通過調節部件（32）調節二者之間的距離，從而調節軸承限位架（4）兩個邊部之間的距離。

3.根據權利要求2所述的一種軸承加工用移動組件，其特征在于：所述調節部件（32）包括固定在主板（31）上的分板（321），所述分板（321）的表面固定連接有供兩個滑塊（323）滑動的導軌（322），所述滑塊（323）頭部均螺紋連接有移動塊（324），所述移動塊（324）的內側壁上螺紋連接有雙螺紋桿（325），其兩邊的螺紋相反且以中間部位轉動，所述移動塊（324）的表面通過連接桿（326）與單一分架（41）相固定。

4.根據權利要求3所述的一種軸承加工用移動組件，其特征在于：所述雙螺紋桿（325）之間通過圓桿（36）相固定，并且位于最邊側的兩個雙螺紋桿（325）的底端也通過圓桿（36）與支撐軸承（33）的內圈相固定，且支撐軸承（33）安裝在軸承座（34）中，所述軸承座（34）的底端固定連接有底板（35），且底板（35）與主板（31）相固定。

5.根據權利要求4所述的一種軸承加工用移動組件，其特征在于：所述底板（35）上安裝有對圓桿（36）及雙螺紋桿（325）之間的轉動進行限制的限制組件（5）。

6.根據權利要求5所述的一種軸承加工用移動組件，其特征在于：所述限制組件（5）包括供最邊側圓桿（36）穿過的圓環塊（51），且圓環塊（51）的底部通過支撐板（52）與底板（35）相固定，所述圓環塊（51）的表面開設有多個插槽（53），所述最邊側圓桿（36）的側端開設有凹槽，其內安裝伸縮桿（54），所述伸縮桿（54）的頭部固定連接有轉板（55），所述轉板（55）的背部兩邊均固定連接有插塊（56）。

7.根據權利要求6所述的一種軸承加工用移動組件，其特征在于：所述轉板（55）的表面固定連接有便于將圓桿（36）及雙螺紋桿（325）進行轉動的把手（57）。

8.根據權利要求1所述的一種軸承加工用移動組件，其特征在于：所述軸承加工平臺（1）上安裝有抵住軸承背部的擋板（6）。

技術總結
本技術公開了一種軸承加工用移動組件，涉及軸承加工領域，其技術方案要點是：包括軸承加工平臺，所述軸承加工平臺的一側安裝有氣動裝置，所述氣動裝置的傳動部位上固定連接有軸承傳送架，通過氣動裝置帶動軸承傳送架的反復前后及左右移動，所述軸承傳送架上的軸承限位架兩個邊部之間的距離可調節，以適應不同尺寸的軸承的移動，效果是軸承傳送架上的軸承限位架兩個邊部之間的距離可調節，以適應不同尺寸的軸承的傳動，實用性更加高。
