本發明涉及醫用picc導管切口設備，具體是涉及了三向瓣膜式picc導管切口裝置。

背景技術：

1、三向瓣膜式picc導管是一種經外周手臂靜脈穿刺，導管可直達靠近心臟部位大靜脈的裝置。其末端側面有一個開口，開口處有三向瓣膜，這個三向瓣膜可以在不同的壓力下呈關閉，及內、外向打開三種狀態，從而起到避免血液反流、空氣栓塞以及管腔堵塞的作用，被廣泛應用于臨床治療。

2、現有的切割裝置一般都是對醫用導管進行切斷或環形切割，而三向瓣膜式picc導管需要在導管一側上切割一個不貫穿另一側管壁的長切口，通常都需要人工進行操作，切口規格難以統一，導致三向瓣膜式picc導管加工精度差、效率低，非常費時費力。

技術實現思路

1、本發明為了解決上述問題，提供了三向瓣膜式picc導管切口裝置，可以對picc導管進行切口，大幅度提升切口的精度和效率，并且結構不復雜，體積小，成本低，運行穩定。

2、本發明采用的技術方案是，提供了三向瓣膜式picc導管切口裝置，包括安裝臺、設置在安裝臺上的橫移機構、設置在橫移機構上的切割刀、設置在安裝臺上且與切割刀對應的承載機構，所述承載機構包括升降機構、設置在升降機構上的定位座、設置在定位座上的插管孔、設置在定位座上端的避刀縫和壓管缺口、設置在安裝臺上的壓管架、設置在壓管架上的壓管板和設置在壓管板上的避刀口；

3、所述定位座位于升降機構上端且借助升降機構具有朝向切割刀升降的自由度，所述插管孔與切割刀上下對應且與切割刀橫移軌跡平行，所述避刀縫位于定位座上端且與插管孔平行，避刀縫下端與插管孔上端連通且避刀縫寬度小于插管孔內徑，所述壓管缺口位于定位座上端面的后側，壓管缺口的底面與插管孔上部相交且露出插管孔內腔，所述壓管板與壓管缺口上下對應，所述避刀口寬度小于插管孔內徑且下端與插管孔對應，所述切割刀的刀尖端向下且伸入在避刀口內、刀刃端朝向避刀縫。

4、所述切割刀的刀尖端與壓管板下端面持平。

5、所述壓管缺口的底面與插管孔上側相交后，插管孔被切除的占比不高于二分之一且不低于五分之一。

6、所述壓管板呈環形結構，所述避刀口設置在壓管板前端上。

7、所述橫移機構包括橫移支架、設置在橫移支架上的橫移氣缸和設置在橫移氣缸前端的刀座，所述橫移氣缸驅動端水平向前并與刀座固定，所述切割刀固定于刀座上且刀尖端垂直向下、刀刃端向前，所述橫移氣缸驅動刀座向前平移且帶動切割刀同步平移。

8、所述刀座上設置有裝刀機構，所述裝刀機構包括設置在切割刀上的定位孔、設置在刀座外側端面上的定位柱和固定壓板、以及設置在固定壓板上且與定位柱對應的壁開口，所述刀座外側端面與插管孔平行，所述定位柱和定位孔適配，所述切割刀借助定位孔安裝在定位柱上且通過固定壓板壓緊固定。

9、所述升降機構包括設置在安裝臺上的升降氣缸和設置在升降氣缸驅動端上的升降座，所述升降氣缸驅動端向上且與升降座下端固定，所述定位座固定于升降座上端。

10、所述插管孔前端設置有喇叭口。

11、本發明的有益效果是，提供了三向瓣膜式picc導管切口裝置，壓管缺口的槽底與插管孔的上側相切，可以將插管孔內的導管上側露出，方便觀察，并且插管孔上方的開口小，使導管不會從插管孔內翹起，依然限位在插管孔內，壓管板下端面抵緊在壓管缺口的槽底上，并壓在導管上側，對插管孔內的導管壓緊，在切割刀刺入時，導管受力后不會在插管孔內發生旋轉、偏移或變形，插管孔配合壓管缺口、壓管板，可以對軟質的導管進行穩定限位，而且不會對導管造成損傷，并且切割刀位于壓管板的避刀口的位置，使切割刀在壓管板壓住導管的位置進行刺入，可更精準的刺入，進一步避免導管受力跑偏的情況，避刀縫可以避開切割刀，不妨礙切割刀的平移切割。

技術特征：

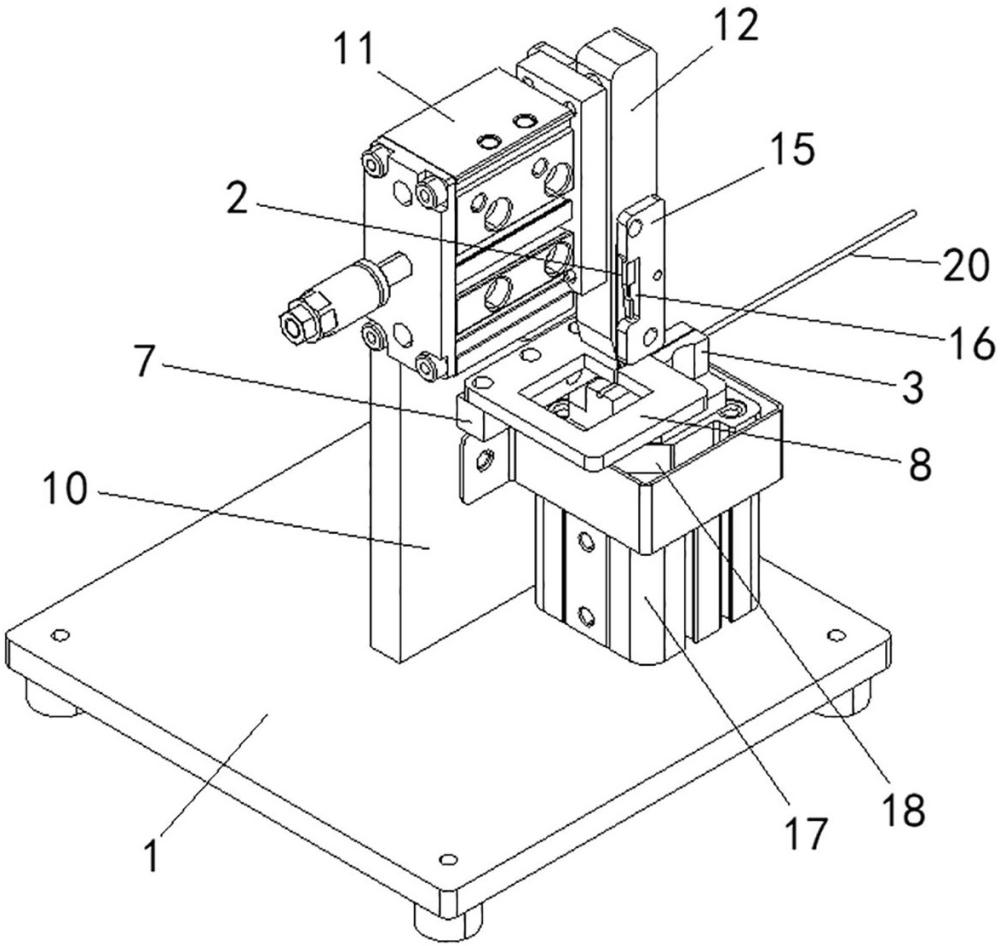

1.三向瓣膜式picc導管切口裝置，包括安裝臺（1）、設置在安裝臺（1）上的橫移機構、設置在橫移機構上的切割刀（2）、設置在安裝臺（1）上且與切割刀（2）對應的承載機構，其特征在于：所述承載機構包括升降機構、設置在升降機構上的定位座（3）、設置在定位座（3）上的插管孔（4）、設置在定位座（3）上端的避刀縫（5）和壓管缺口（6）、設置在安裝臺（1）上的壓管架（7）、設置在壓管架（7）上的壓管板（8）和設置在壓管板（8）上的避刀口（9）；

2.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述切割刀（2）的刀尖端與壓管板（8）下端面持平。

3.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述壓管缺口（6）的底面與插管孔（4）上側相交后，插管孔（4）被切除的占比不高于二分之一且不低于五分之一。

4.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述壓管板（8）呈環形結構，所述避刀口（9）設置在壓管板（8）前端上。

5.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述橫移機構包括橫移支架（10）、設置在橫移支架（10）上的橫移氣缸（11）和設置在橫移氣缸（11）前端的刀座（12），所述橫移氣缸（11）驅動端水平向前并與刀座（12）固定，所述切割刀（2）固定于刀座（12）上且刀尖端垂直向下、刀刃端向前，所述橫移氣缸（11）驅動刀座（12）向前平移且帶動切割刀（2）同步平移。

6.根據權利要求5所述的三向瓣膜式picc導管切口裝置，其特征在于：所述刀座（12）上設置有裝刀機構，所述裝刀機構包括設置在切割刀（2）上的定位孔（13）、設置在刀座（12）外側端面上的定位柱（14）和固定壓板（15）、以及設置在固定壓板（15）上且與定位柱（14）對應的壁開口（16），所述刀座（12）外側端面與插管孔（4）平行，所述定位柱（14）和定位孔（13）適配，所述切割刀（2）借助定位孔（13）安裝在定位柱（14）上且通過固定壓板（15）壓緊固定。

7.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述升降機構包括設置在安裝臺（1）上的升降氣缸（17）和設置在升降氣缸（17）驅動端上的升降座（18），所述升降氣缸（17）驅動端向上且與升降座（18）下端固定，所述定位座（3）固定于升降座（18）上端。

8.根據權利要求1所述的三向瓣膜式picc導管切口裝置，其特征在于：所述插管孔（4）前端設置有喇叭口（19）。

技術總結
本發明涉及醫用PICC導管切口設備技術領域，具體是涉及了三向瓣膜式PICC導管切口裝置，包括安裝臺、設置在安裝臺上的橫移機構、設置在橫移機構上的切割刀、設置在安裝臺上且與切割刀對應的承載機構，所述承載機構包括升降機構、設置在升降機構上的定位座、設置在定位座上的插管孔、設置在定位座上端的避刀縫和壓管缺口、設置在安裝臺上的壓管架、設置在壓管架上的壓管板和設置在壓管板上的避刀口。本設計可以對PICC導管進行切口，大幅度提升切口的精度和效率，并且結構不復雜，體積小，成本低，運行穩定。

技術研發人員：王棕巖,胡雷光,申方方
受保護的技術使用者：河北康衛仕醫療科技有限公司
技術研發日：
技術公布日：2025/4/28
