本技術屬于眼鏡片加工，涉及一種用于眼鏡片的裁片裝置。

背景技術：

1、眼鏡片是采用玻璃或樹脂等光學材料制作而成的具有一個或多個曲面的透明材料，打磨后常與眼鏡框裝配成眼鏡，用于糾正使用者的視力，獲得清晰視野。眼鏡片在加工時需要經過測量、裁切、磨邊等步驟，裁切是其中一個必不可少的步驟，在裁切之前需要對待裁切的眼鏡片固定。

2、在中國專利cn216506064u中公開的一種眼鏡鏡片裁片用固定夾具設置有轉盤，轉盤上部均勻間隔滑動式設置有四個第一連接桿，第一連接桿貫穿轉盤側壁，四個第一連接桿相互靠近的一側均設置有固定塊，四個第一連接桿相互靠近的一側均套接有第一彈性件，第一彈性件遠離固定塊的一側均連接轉盤內側壁，第一彈性件遠離轉盤內側壁的一側均連接固定塊，轉盤外部的第一連接桿上均設置有把手。

3、該固定夾具在使用時，需要工作人員拉動把手，把手帶動第一連接桿和定塊以轉盤為中心向外移動，第一彈性件壓縮，繼而工作人員將眼鏡片放置在第一連接桿上的固定塊內部下側，然后松開把手，把手上的第一連接桿和固定塊以轉盤為中心向內移動對眼鏡片進行固定。而用于固定的固定塊設置有四個，因此需要工作人員分別拉動不同的把手才能將眼鏡片放在四個固定塊之間，操作較為繁瑣，使工作人員工作量增加。

4、為解決上述問題，本實用新型提出了一種用于眼鏡片的裁片裝置。

技術實現思路

1、為解決背景技術中存在的問題，本實用新型提出了一種用于眼鏡片的裁片裝置。

2、為了實現上述目的，本實用新型采用的技術方案如下：包括底座，所述底座的頂部固定連接有固定座，固定座上螺紋套設有旋轉板，旋轉板的頂部轉動套設有圓盤，圓盤上滑動設置有若干個夾具，若干個夾具呈圓周陣列分布，旋轉板上設置有傳動組件，傳動組件驅動夾具在圓盤上滑動，夾具均滑動貫穿固定座；

3、所述圓盤的中部設置有放置眼鏡片的支撐組件，支撐組件處于若干個夾具之間；

4、所述固定座的上方設置有激光切割機，激光切割機的切割頭與支撐組件上下對應。

5、進一步地，所述底座為桶狀，底座的側面上開設有矩形槽，底座的內部設置有集水箱，集水箱的外表面固定連接有與矩形槽相適配的凸起，凸起上固定連接有把手。

6、進一步地，所述固定座的頂部開設有豎直向下的凹槽，凹槽的數量與夾具相適配，夾具分別滑動設置在對應的凹槽內。

7、進一步地，所述傳動組件包括卡齒和卡槽，卡齒和卡槽相嚙合，卡齒固定連接于旋轉板的上表面，卡齒呈渦狀布設；

8、所述夾具的底部均開設有與卡齒相適配的卡槽，所述圓盤的上表面開設有滑槽，滑槽的數量與夾具相適配，滑槽與凹槽一一對應；

9、所述卡齒伸出至滑槽內，夾具的底端滑動設置在對應的滑槽內。

10、進一步地，所述夾具伸出至固定座內部的一端均固定連接有弧形板，弧形板的弧形面上均設置有橡膠墊。

11、進一步地，所述支撐組件包括頂板，所述固定座的內部固定連接有支撐板，圓盤的中部開設有貫穿的通孔，圓盤中部的底面固定連接有固定板，固定板的直徑大于通孔的直徑，固定板處于支撐板的上方；

12、所述支撐板的頂部固定連接有固定柱，固定柱的頂部滑動貫穿固定板，頂板滑動設置在固定柱的上方，固定柱上設置有驅動頂板上下滑動的伸縮組件。

13、進一步地，所述伸縮組件包括彈簧，彈簧套設在固定柱上，彈簧的一端固定連接于頂板的下表面，彈簧的另一端固定連接于固定板的上表面；

14、所述固定柱的外表面開設有兩個相對稱的限位槽，頂板的底部固定連接有兩個限位塊，限位塊滑動設置在對應的限位槽內。

15、進一步地，所述支撐板和固定板上均開設有若干出水孔，出水孔呈圓周陣列分布。

16、與現有技術相比，本實用新型具有以下有益效果：

17、1.該用于眼鏡片的裁片裝置設置有旋轉板，旋轉板與固定座螺紋連接，在對放置在頂板上的眼鏡片進行固定時，通過轉動旋轉板，使旋轉板在固定座上向上移動，同時旋轉板也會在圓盤上轉動，推動圓盤向上移動，使若干個夾具一起向上移動，而旋轉板會帶動卡齒在卡槽上轉動，推動夾具一起向頂板處移動，使夾具一起對眼鏡片進行固定。進而只需要轉動旋轉板即可，不需要分別移動夾具，操作簡便，減少工作人員工作量，提高工作效率。

18、2.該用于眼鏡片的裁片裝置設置有頂板，頂板通過彈簧設置在固定柱的上方，在圓盤向上移動時，帶動固定板一起向上移動，推動彈簧向上移動，使頂板向上移動，進而使頂板隨著夾具一起向上移動，使頂板一直處于夾具的夾持范圍內。

技術特征：

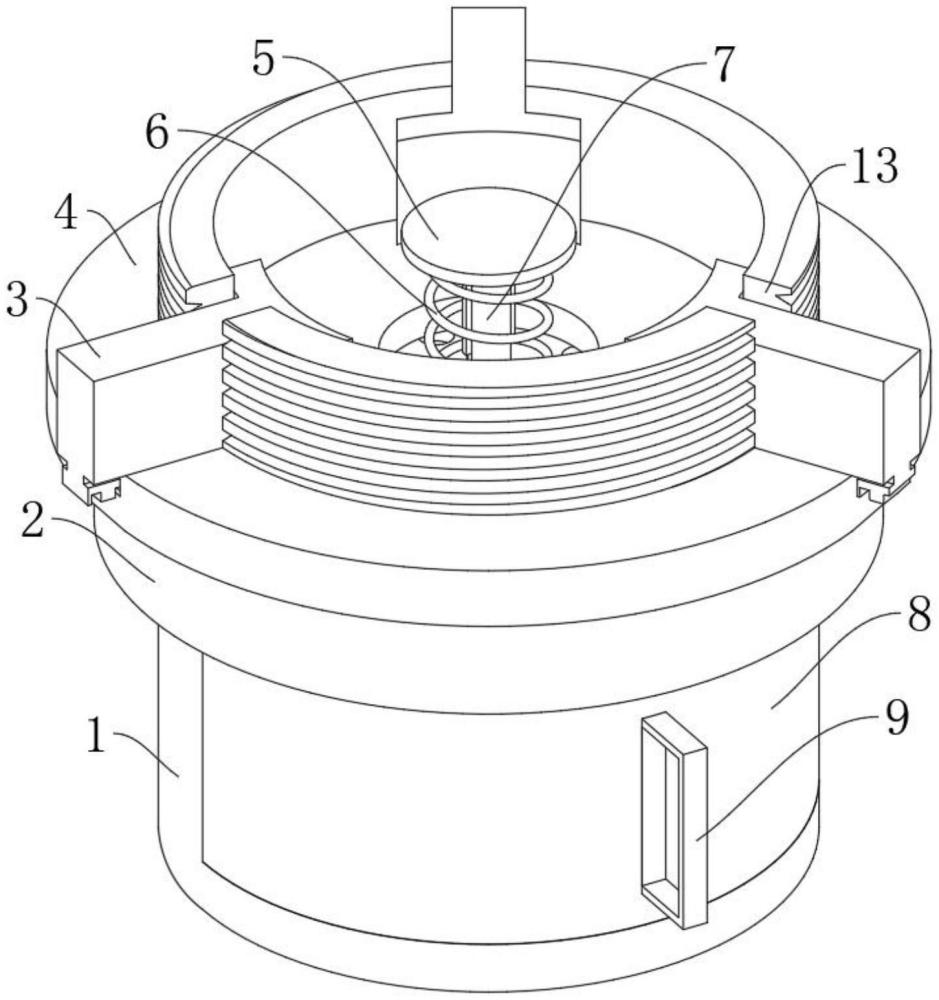

1.一種用于眼鏡片的裁片裝置，其特征在于，包括底座(1)，所述底座(1)的頂部固定連接有固定座(15)，固定座(15)上螺紋套設有旋轉板(2)，旋轉板(2)的頂部轉動套設有圓盤(4)，圓盤(4)上滑動設置有若干個夾具(3)，若干個夾具(3)呈圓周陣列分布，旋轉板(2)上設置有傳動組件，傳動組件驅動夾具(3)在圓盤(4)上滑動，夾具(3)均滑動貫穿固定座(15)；

2.根據權利要求1所述的一種用于眼鏡片的裁片裝置，其特征在于：所述底座(1)為桶狀，底座(1)的側面上開設有矩形槽，底座(1)的內部設置有集水箱(8)，集水箱(8)的外表面固定連接有與矩形槽相適配的凸起，凸起上固定連接有把手(9)。

3.根據權利要求1所述的一種用于眼鏡片的裁片裝置，其特征在于：所述固定座(15)的頂部開設有豎直向下的凹槽(13)，凹槽(13)的數量與夾具(3)相適配，夾具(3)分別滑動設置在對應的凹槽(13)內。

4.根據權利要求3所述的一種用于眼鏡片的裁片裝置，其特征在于：所述傳動組件包括卡齒(16)和卡槽(17)，卡齒(16)和卡槽(17)相嚙合，卡齒(16)固定連接于旋轉板(2)的上表面，卡齒(16)呈渦狀布設；

5.根據權利要求1所述的一種用于眼鏡片的裁片裝置，其特征在于：所述夾具(3)伸出至固定座(15)內部的一端均固定連接有弧形板，弧形板的弧形面上均設置有橡膠墊。

6.根據權利要求1所述的一種用于眼鏡片的裁片裝置，其特征在于：所述支撐組件包括頂板(5)，所述固定座(15)的內部固定連接有支撐板(12)，圓盤(4)的中部開設有貫穿的通孔，圓盤(4)中部的底面固定連接有固定板(14)，固定板(14)的直徑大于通孔的直徑，固定板(14)處于支撐板(12)的上方；

7.根據權利要求6所述的一種用于眼鏡片的裁片裝置，其特征在于：所述伸縮組件包括彈簧(6)，彈簧(6)套設在固定柱(7)上，彈簧(6)的一端固定連接于頂板(5)的下表面，彈簧(6)的另一端固定連接于固定板(14)的上表面；

8.根據權利要求6所述的一種用于眼鏡片的裁片裝置，其特征在于：所述支撐板(12)和固定板(14)上均開設有若干出水孔，出水孔呈圓周陣列分布。

技術總結
本技術屬于眼鏡片加工技術領域，涉及一種用于眼鏡片的裁片裝置，包括底座，所述底座的頂部固定連接有固定座，固定座上螺紋套設有旋轉板，旋轉板的頂部轉動套設有圓盤，圓盤上滑動設置有若干個夾具，若干個夾具呈圓周陣列分布，旋轉板上設置有傳動組件，傳動組件驅動夾具在圓盤上滑動，夾具均滑動貫穿固定座，所述圓盤的中部設置有放置眼鏡片的支撐組件，支撐組件處于若干個夾具之間，所述固定座的上方設置有激光切割機，激光切割機的切割頭與支撐組件上下對應。本技術的優點在于：設置有旋轉板，旋轉板與固定座螺紋連接，轉動旋轉板即可推動夾具一起向頂板處移動，使夾具一起對眼鏡片進行固定，不需要分別移動夾具，操作簡便。

技術研發人員：黃旗
受保護的技術使用者：臺州市正大光學有限公司
技術研發日：20240701
技術公布日：2025/4/28
