本技術涉及鋁板加工領域，更具體地說，涉及一種便于卸料的彎折機構。

背景技術：

1、在建筑工程上，通常需要對板材進行彎折操作，其中板材的種類多種多樣，其中鋁板就是較為常見的建筑板材，在需要對其進行建筑使用的時候，需要先使板材彎折至對應的形狀后再投入使用，而進行板材的彎折操作時，通常是在對應的彎折機構上進行的，現有的彎折機構的種類較多，大多數的彎折機構均是利用傳動部件帶動對應的彎折板向下擠壓板材，帶動板材在對應的底部板體上進行彎折，完成彎折加工操作。

2、但現有的彎折機構在使用的時候存在的問題是：

3、板材在經過傳動部件受力完成彎折之后，易出現彎折狀態的板材貼合整體下模的情況，繼而導致難以快速完成下料操作，影響加工效率；同時現有的彎折機構通過傳動機構帶動板材彎折的過程中，整體結構中無限位機構，易出現彎折不到位的情況，影響加工品質。

4、因此，本實用新型提出一種便于卸料的彎折機構。

技術實現思路

1、本實用新型旨在于解決上述背景技術提出的技術問題，提供一種便于卸料的彎折機構，能夠解決：

2、板材在經過傳動部件受力完成彎折之后，易出現彎折狀態的板材貼合整體下模的情況，繼而導致難以快速完成下料操作，影響加工效率的問題；

3、同時現有的彎折機構通過傳動機構帶動板材彎折的過程中，整體結構中無限位機構，易出現彎折不到位的情況，影響加工品質的問題。

4、為實現上述目的，本實用新型提供如下技術方案：一種便于卸料的彎折機構，包括主體，主體的正面上下位分別配套設置有上模結構和下模結構，上模結構的頂端固定連接有液壓機構，液壓機構同時和主體頂部固定連接，主體的表面兩側開設有導向槽，上模結構同時和導向槽滑動連接。

5、進一步的優選方案：上模結構包括有固定連接的第一上模和第二上模，第一上模頂部同時和液壓機構底端固定連接，下模結構包括有固定連接的下模和其頂部一側表面的限位板，下模的表面同時開設有限位開腔，下模的頂部固定開設有安裝槽。

6、進一步的優選方案：上模結構中還包括有配套設置的第一彈簧、連接柱和限位環，限位環固定連接于連接柱的頂端，第一彈簧和連接柱同時固定套接，同時第一彈簧、連接柱和限位環三者均嵌入第一上模和第二上模內部，第二上模的內部對應連接柱開設有底端呈收口狀的柱腔。

7、進一步的優選方案：第一上模和第二上模呈上下位對應嵌合設置，兩者均呈梯形設置，第二上模的底部呈矩形內凹設置。

8、進一步的優選方案：連接柱底端垂直延伸至第二上模底部?jī)?nèi)側設置，同時連接柱的底端另固定套接有一組橡膠環座，限位環同時位于第二上模內部的柱腔中。

9、進一步的優選方案：下模整體呈矩形設置，而限位開腔沿下模頂部?jī)蓚?cè)位置向下垂直開設，限位開腔并列開設有兩組，下模和限位開腔整體呈“w”狀設置，同時限位開腔和第二上模底部?jī)啥宋恢脼樯舷挛幌鄬?duì)設置。

10、進一步的優選方案：下模結構中還包括有固定連接的支撐墊板和第二彈簧，第二彈簧的底端固定連接有安裝座，支撐墊板、第二彈簧和安裝座均嵌入安裝槽中，而安裝槽同時開設于兩組限位開腔之間位置。

11、進一步的優選方案：支撐墊板呈梯形墊板縱向設置，第二彈簧設置為金屬壓縮彈簧垂直設置。

12、進一步的優選方案：下模的背面另固定連接有一組垂直設置的矩形擋板，矩形擋板同時位于支撐墊板背面位置，而限位板整體呈“l(fā)”狀倒置豎向設置，位于下模的一側背面位置，和下模背面的矩形擋板相鄰分布。

13、有益效果：

14、1.通過第二上模達到對下模上放置的外部板材兩端位置進行下壓彎折操作的效果，通過連接柱達到接觸到下模上放置的外部板材表面對其進行預先下壓定位處理的效果，通過第一彈簧達到為連接柱提供助力效果，輔助連接柱對外部板材進行定位處理，通過限位環達到避免連接柱出現脫模的情況。

15、2.通過下模達到對外部板材支撐放置的效果，通過限位開腔達到板材兩端的彎折位置進行限位的效果。

16、3.通過支撐墊板達到對外部板材進行支撐放置的效果，同時便于后續的板材下料，通過第二彈簧達到為支撐墊板提供助力的效果，同時便于支撐墊板根據受力情況自適應調節的效果，有利于后續的板材下料。

17、4.通過下模(8)背面位置的矩形擋板和限位板(9)，達到便于外部板材在下模(8)表面放置的效果。

技術特征：

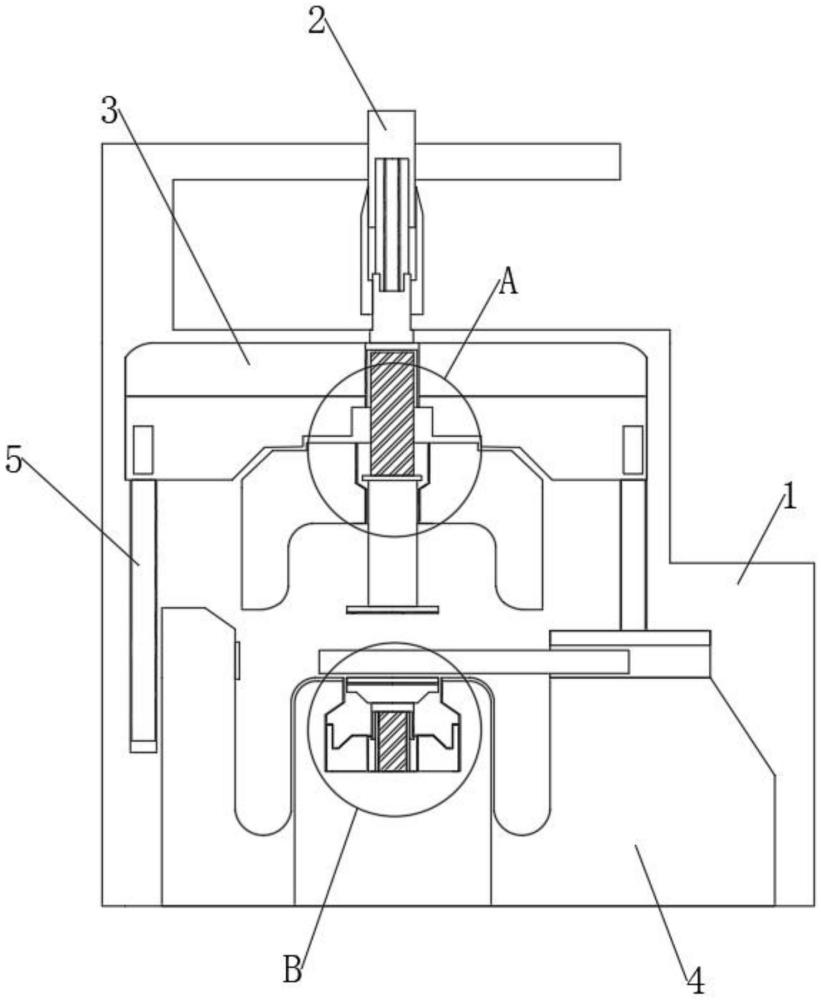

1.一種便于卸料的彎折機構，其特征在于：包括有主體(1)，主體(1)的正面上下位分別配套設置有上模結構(3)和下模結構(4)，上模結構(3)的頂端固定連接有液壓機構(2)，液壓機構(2)同時和主體(1)頂部固定連接，主體(1)的表面兩側開設有導向槽(5)，上模結構(3)同時和導向槽(5)滑動連接。

2.根據權利要求1所述的一種便于卸料的彎折機構，其特征在于：所述上模結構(3)包括有固定連接的第一上模(6)和第二上模(7)，第一上模(6)頂部同時和液壓機構(2)底端固定連接，下模結構(4)包括有固定連接的下模(8)和其頂部一側表面的限位板(9)，下模(8)的表面同時開設有限位開腔(10)，下模(8)的頂部固定開設有安裝槽(14)。

3.根據權利要求2所述的一種便于卸料的彎折機構，其特征在于：所述上模結構(3)中還包括有配套設置的第一彈簧(11)、連接柱(12)和限位環(13)，限位環(13)固定連接于連接柱(12)的頂端，第一彈簧(11)和連接柱(12)同時固定套接，同時第一彈簧(11)、連接柱(12)和限位環(13)三者均嵌入第一上模(6)和第二上模(7)內部，第二上模(7)的內部對應連接柱(12)開設有底端呈收口狀的柱腔。

4.根據權利要求2所述的一種便于卸料的彎折機構，其特征在于：所述第一上模(6)和第二上模(7)呈上下位對應嵌合設置，兩者均呈梯形設置，第二上模(7)的底部呈矩形內凹設置。

5.根據權利要求3所述的一種便于卸料的彎折機構，其特征在于：所述連接柱(12)底端垂直延伸至第二上模(7)底部?jī)?nèi)側設置，同時連接柱(12)的底端另固定套接有一組橡膠環座，限位環(13)同時位于第二上模(7)內部的柱腔中。

6.根據權利要求2所述的一種便于卸料的彎折機構，其特征在于：所述下模(8)整體呈矩形設置，而限位開腔(10)沿下模(8)頂部?jī)蓚?cè)位置向下垂直開設，限位開腔(10)并列開設有兩組，下模(8)和限位開腔(10)整體呈“w”狀設置，同時限位開腔(10)和第二上模(7)底部?jī)啥宋恢脼樯舷挛幌鄬?duì)設置。

7.根據權利要求2所述的一種便于卸料的彎折機構，其特征在于：所述下模結構(4)中還包括有固定連接的支撐墊板(15)和第二彈簧(16)，第二彈簧(16)的底端固定連接有安裝座(17)，支撐墊板(15)、第二彈簧(16)和安裝座(17)均嵌入安裝槽(14)中，而安裝槽(14)同時開設于兩組限位開腔(10)之間位置。

8.根據權利要求7所述的一種便于卸料的彎折機構，其特征在于：所述支撐墊板(15)呈梯形墊板縱向設置，第二彈簧(16)設置為金屬壓縮彈簧垂直設置。

9.根據權利要求2所述的一種便于卸料的彎折機構，其特征在于：所述下模(8)的背面另固定連接有一組垂直設置的矩形擋板，矩形擋板同時位于支撐墊板(15)背面位置，而限位板(9)整體呈“l(fā)”狀倒置豎向設置，位于下模(8)的一側背面位置，和下模(8)背面的矩形擋板相鄰分布。

技術總結
本技術提供了一種便于卸料的彎折機構，包括有主體，主體的正面上下位分別配套設置有上模結構和下模結構，上模結構的頂端固定連接有液壓機構，液壓機構同時和主體頂部固定連接，主體的表面兩側開設有導向槽，上模結構同時和導向槽滑動連接。通過第二上模達到對下模上放置的外部板材兩端位置進行下壓彎折操作的效果，通過連接柱達到接觸到下模上放置的外部板材表面對其進行預先下壓定位處理的效果，通過第一彈簧達到為連接柱提供助力效果，輔助連接柱對外部板材進行定位處理，通過限位環達到避免連接柱出現脫模的情況。

技術研發人員：戴偉,余慶連,李子冉,束開俊,王麗
受保護的技術使用者：安徽晶鋁建材科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
