本技術涉及散熱銅片，具體為一種散熱銅片焊接板。

背景技術：

1、散熱模組是筆記本電腦上必不可少的零部件，散熱銅片是散熱模組中的核心部件，在對散熱銅片進行焊接前，需要先對散熱銅片進行定位，避免散熱銅片在焊接過程中發生移動，從而影響焊接效果：

2、但是現有的散熱銅片焊接板不便于對散熱銅片進行固定和定位，操作時需要人工將兩個散熱銅片相互對齊壓緊，使兩個散熱銅片的焊接處緊貼，而人工對齊壓緊的操作效率較低，也較為耗費人力，從而導致裝置的使用便捷性較差。

技術實現思路

1、本實用新型的目的在于提供一種散熱銅片焊接板，具有將結構簡單，操作方便，便于對散熱銅片定位和固定，提高工作效率和焊接精度的特點。

2、為實現上述目的，本實用新型提供如下技術方案：一種散熱銅片焊接板，包括焊接板主體，所述焊接板主體的上方后端轉動連接有絲桿，所述焊接板主體的上方前端固定連接有滑桿，所述絲桿和滑桿之間設置有兩個定位板，所述絲桿的外壁活動連接有兩個活動塊，所述滑桿的外壁滑動連接有兩個滑塊，兩個所述活動塊分別與兩個定位板的背部固定連接，兩個所述滑塊分別與兩個定位板的前端固定連接，所述定位板的上端面開設有定位凹槽，所述定位板的上端面通過銷軸轉動連接有兩個壓緊件，兩個所述壓緊件分別位于定位凹槽的前后兩側，所述壓緊件的外壁貫穿活動連接有活動桿，所述活動桿的底端固定連接有壓緊塊，所述壓緊塊和壓緊件之間固定連接有套接于活動桿外壁的彈簧。

3、為了調節散熱銅片定位深度，作為本實用新型的一種散熱銅片焊接板優選的，所述定位凹槽的內側設置有調節板，所述定位板的外壁螺紋連接有延伸至定位凹槽內側的螺桿，所述螺桿的一端與調節板轉動連接。

4、為了便于將兩個散熱銅片拼接，作為本實用新型的一種散熱銅片焊接板優選的，所述定位凹槽與兩個定位板相對的一側貫穿連通。

5、為了拉動活動桿，作為本實用新型的一種散熱銅片焊接板優選的，所述活動桿的頂端固定連接有拉塊，所述螺桿的另一端固定連接有螺母。

6、為了驅動絲桿轉動，作為本實用新型的一種散熱銅片焊接板優選的，所述絲桿的一端安裝有用于驅動絲桿轉動的電機。

7、為了支撐固定焊接板，作為本實用新型的一種散熱銅片焊接板優選的，所述焊接板主體的底部固定連接有多個支腿。

8、與現有技術相比，本實用新型的有益效果如下：

9、焊接散熱銅片時，首先將需要焊接的兩個散熱銅片分別放置在兩個定位凹槽內側，根據需要調節定位深度，擰動對應的螺母帶動螺桿轉動，螺桿轉動時帶動調節板在定位凹槽內部移動，調節之后將散熱銅片與調節板抵接，進一步轉動前后兩側的壓緊件，并且向上提拉拉塊，拉塊通過活動桿帶動壓緊塊上移，彈簧收縮，將壓緊塊轉動至散熱銅片上端時，松開拉塊，在彈簧的反彈力下帶動壓緊塊將散熱銅片壓緊固定，兩側散熱銅片均固定后，啟動電機帶動絲桿轉動，絲桿為雙向絲桿，外壁螺紋方向相反，從而帶動其外壁的活動塊相對移動，從而帶動定位板相對移動，將兩個散熱銅片的焊接面拼接，便于后續的焊接工作進行，設備結構簡單，操作方便，便于對散熱銅片定位和固定，提高工作效率和焊接精度。

技術特征：

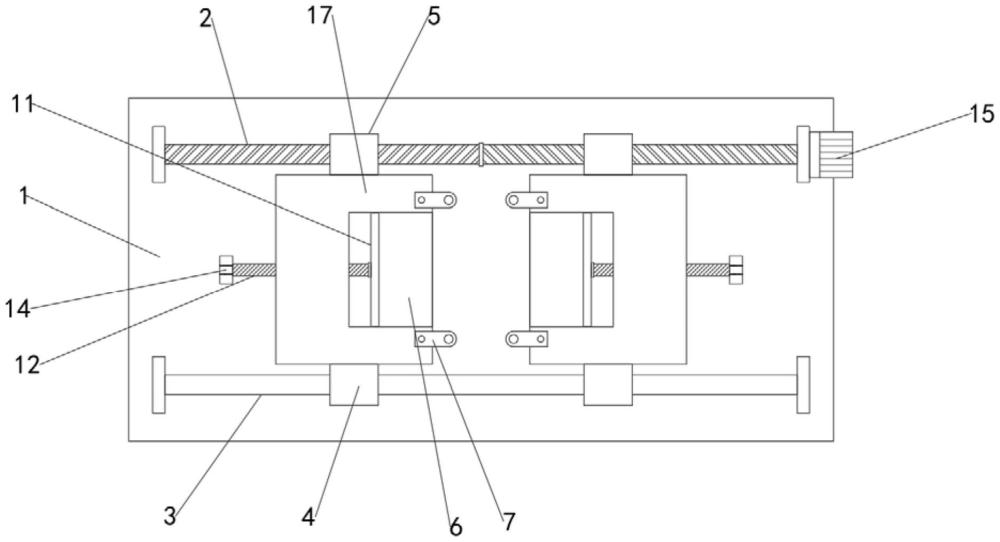

1.一種散熱銅片焊接板，包括焊接板主體(1)，其特征在于：所述焊接板主體(1)的上方后端轉動連接有絲桿(2)，所述焊接板主體(1)的上方前端固定連接有滑桿(3)，所述絲桿(2)和滑桿(3)之間設置有兩個定位板(17)，所述絲桿(2)的外壁活動連接有兩個活動塊(5)，所述滑桿(3)的外壁滑動連接有兩個滑塊(4)，兩個所述活動塊(5)分別與兩個定位板(17)的背部固定連接，兩個所述滑塊(4)分別與兩個定位板(17)的前端固定連接，所述定位板(17)的上端面開設有定位凹槽(6)，所述定位板(17)的上端面通過銷軸轉動連接有兩個壓緊件(7)，兩個所述壓緊件(7)分別位于定位凹槽(6)的前后兩側，所述壓緊件(7)的外壁貫穿活動連接有活動桿(8)，所述活動桿(8)的底端固定連接有壓緊塊(9)，所述壓緊塊(9)和壓緊件(7)之間固定連接有套接于活動桿(8)外壁的彈簧(10)。

2.根據權利要求1所述的一種散熱銅片焊接板，其特征在于：所述定位凹槽(6)的內側設置有調節板(11)，所述定位板(17)的外壁螺紋連接有延伸至定位凹槽(6)內側的螺桿(12)，所述螺桿(12)的一端與調節板(11)轉動連接。

3.根據權利要求1所述的一種散熱銅片焊接板，其特征在于：所述定位凹槽(6)與兩個定位板(17)相對的一側貫穿連通。

4.根據權利要求2所述的一種散熱銅片焊接板，其特征在于：所述活動桿(8)的頂端固定連接有拉塊(13)，所述螺桿(12)的另一端固定連接有螺母(14)。

5.根據權利要求1所述的一種散熱銅片焊接板，其特征在于：所述絲桿(2)的一端安裝有用于驅動絲桿(2)轉動的電機(15)。

6.根據權利要求1所述的一種散熱銅片焊接板，其特征在于：所述焊接板主體(1)的底部固定連接有多個支腿(16)。

技術總結
本技術涉及散熱銅片技術領域，具體為一種散熱銅片焊接板，包括焊接板主體，所述焊接板主體的上方后端轉動連接有絲桿，所述焊接板主體的上方前端固定連接有滑桿，所述絲桿和滑桿之間設置有兩個定位板，所述絲桿的外壁活動連接有兩個活動塊，將壓緊塊轉動至散熱銅片上端時，松開拉塊，在彈簧的反彈力下帶動壓緊塊將散熱銅片壓緊固定，兩側散熱銅片均固定后，啟動電機帶動絲桿轉動，絲桿為雙向絲桿，外壁螺紋方向相反，從而帶動其外壁的活動塊相對移動，從而帶動定位板相對移動，將兩個散熱銅片的焊接面拼接，便于后續的焊接工作進行，設備結構簡單，操作方便，便于對散熱銅片定位和固定，提高工作效率和焊接精度。

技術研發人員：錢進,郭明
受保護的技術使用者：日月新半導體（威海）有限公司
技術研發日：20240702
技術公布日：2025/4/28
