本技術涉及齒圈生產，具體來說，涉及一種齒圈生產用定位裝置。

背景技術：

1、現代汽車安全技術中，防抱死制動系統（abs）扮演著重要角色。abs的核心在于防止在緊急剎車時車輪鎖死，從而保持車輛的操控性。在abs系統中，齒圈是關鍵的傳感器部件，通過檢測齒圈上的齒距來監測車輪的轉速。因此，齒圈的制造精度直接關系到abs系統的響應速度和穩定性。因此，對abs齒圈的加工精度要求較高，齒圈在進行加工的過程中一般經過，毛坯鍛造-毛坯的檢測-調質處理-車床加工-滾齒-鉆孔-淬火處理-高溫回火-探傷-檢測-上油包裝，特別是在進行滾齒的過程中對于精度的要求較高，需要穩定的定位裝置進行固定，以避免在切削的過程中發生偏移，誤差較大的齒圈容易影響機械組件的使用壽命。然而，現有的齒圈生產用定位裝置不便于適應不同大小的齒圈定位工作，并且，在加工過程中，也容易造成齒圈發生移動，影響加工精度。

2、例如，中國專利cn218785257u公開了一種齒圈加工用定位裝置，包括底座，底座的頂面開設圓形的第一凹槽，第一凹槽內設有柱體，柱體通過升降機構與底座連接，螺桿的另一端延伸至第二凹槽內且均固定安裝第一斜齒輪，滑槽內分別滑動配合安裝l型限位桿。

3、該齒圈加工用定位裝置存在以下缺點：雖然通過l型限位桿在齒圈內部進行固定，從而避免對齒圈的齒塊造成遮擋，方便使用者對齒圈的加工，但是，不便于適應不同大小的齒圈定位工作，并且，在加工過程中，也容易造成齒圈發生移動，影響加工精度。

4、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種齒圈生產用定位裝置，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種齒圈生產用定位裝置，包括操作臺，操作臺的頂部一側設置有支撐板，支撐板的頂部一側設置基座，基座的一側圓周外部套設有定位組件，定位組件的一側中部設置有輔助組件，操作臺的一端側壁設置有控制面板。

4、進一步的，為了在定位組件的作用下，可以實現對不同大小的齒圈進行固定，并且可以更便捷的進行齒圈更換，實現齒圈的夾緊定位，防止齒圈偏斜，造成生產偏差，影響產品質量，從而保證了該齒圈生產用定位裝置的穩定性和適用性，定位組件包括設置在基座一側圓周外部的安裝架，安裝架的一側設置有定位盤，定位盤的一側中部設置有連接柱，連接柱的外側套設有方形塊，定位盤的圓周外側開設有若干滑槽，滑槽內均設置有滑塊，且滑塊與方形塊之間通過l形連桿連接，其中兩個相對稱的滑塊之間通過若干液壓伸縮桿連接，方形塊的一側四角處均設置有與l形連桿一端相配合的固定柱一，滑塊的一側均設置有與l形連桿另一端相配合的固定柱二，滑塊的兩端側壁均開設有與滑槽相配合的凹槽，其中兩個滑塊的一側設置有立塊，立塊的一側頂端和底端均設置有與液壓伸縮桿相配合的連接桿，l形連桿的一端設置有與固定柱一相配合的圓環一，l形連桿的另一端的端部設置有與固定柱二相配合的圓環二，滑塊的另一側設置有弧形夾板，定位盤的另一側中部開設有與輔助組件相配合的放置槽。

5、進一步的，為了在輔助組件的作用下，可以實現在齒圈內壁進行多點限位，防止在定位加工過程中齒圈產生大幅振動、偏轉導致齒圈形變的現象發生，從而提高了該齒圈生產用定位裝置的工作效率，輔助組件包括設置在放置槽內部的伺服電機，伺服電機的一側設置有輔助板一，輔助板一的內壁對稱開設有移動槽一，移動槽一內部均設置有移動板一，移動板一的一側壁均設置有若干齒槽一，輔助板一的中部且位于兩個移動板一之間設置有與齒槽一相嚙合的齒輪一，且伺服電機的輸出抽貫穿輔助板一的一側并與齒輪一的一側相連接，輔助板一的一側兩端均設置有與定位盤相連接的固定板一，移動板一的兩端均設置有輔助限位板一，齒輪一的另一側連接有轉軸，轉軸的一側設置有輔助板二，輔助板二的內壁對稱開設有移動槽二，移動槽二內部均設置有移動板二，移動板二的一側壁均設置有若干齒槽二，輔助板二的中部且位于兩個移動板二之間設置有與齒槽二相嚙合的齒輪二，且轉軸一側貫穿輔助板二的一側并與齒輪二相連接，輔助板二的一側兩端均設置有與定位盤相連接的固定板二，移動板二的兩端均設置有輔助限位板二。

6、本實用新型的有益效果為：

7、1、本實用新型結構合理可靠，操作簡單，使得在定位組件的作用下，可以實現對不同大小的齒圈進行固定，并且可以更便捷的進行齒圈更換，實現齒圈的夾緊定位，防止齒圈偏斜，造成生產偏差，影響產品質量，從而保證了該齒圈生產用定位裝置的穩定性，同時，在輔助組件的作用下，可以實現在齒圈內壁進行多點限位，防止在定位加工過程中齒圈產生大幅振動、偏轉導致齒圈形變的現象發生，進而提高了該齒圈生產用定位裝置的工作效率，適用性更廣。

8、2、通過設置定位組件，當需要對齒圈進行定位固定時，啟動液壓伸縮桿伸長，液壓伸縮桿伸長則帶動兩個相對稱的滑塊之間的距離增大，在滑塊移動的同時則帶動l形連桿移動，l形連桿移動則帶動方形塊以連接柱為中心進行正向轉動，方形塊轉動則使得另外兩個滑塊在滑槽中滑動，從而使得滑塊之間可以進行同步運動，則帶動弧形夾板同時進行向外運動，此時，將齒圈放置在弧形夾板上，再次啟動液壓伸縮桿收縮，液壓伸縮桿收縮則帶動兩個相對稱的滑塊之間的距離減小，在滑塊移動的同時則帶動l形連桿移動，l形連桿移動則帶動方形塊以連接柱為中心進行反向轉動，方形塊轉動則使得另外兩個滑塊在滑槽中滑動，從而使得滑塊之間可以進行同步運動，則帶動弧形夾板同時進行向內運動，當四個弧形夾板均與齒圈外壁接觸時，則實現對不同大小齒圈的定位固定工作，進而保證了該齒圈生產用定位裝置的穩定性。

9、3、通過設置輔助組件，當需要對齒圈內壁進行多點限位時，則啟動伺服電機工作，伺服電機的輸出軸則帶動齒輪一轉動，齒輪一轉動則帶動移動板一在移動槽一內滑動，此時，齒輪一轉動的同時，則通過轉軸帶動齒輪二轉動，從而齒輪二轉動則帶動移動板二在移動槽二內滑動，當輔助限位板一及輔助限位板二接觸到齒圈內壁時，則實現對齒圈內壁進行多點限位，進而防止在定位加工過程中齒圈產生大幅振動、偏轉導致齒圈形變的現象發生，提高了該齒圈生產用定位裝置的工作效率，適用性更廣。

技術特征：

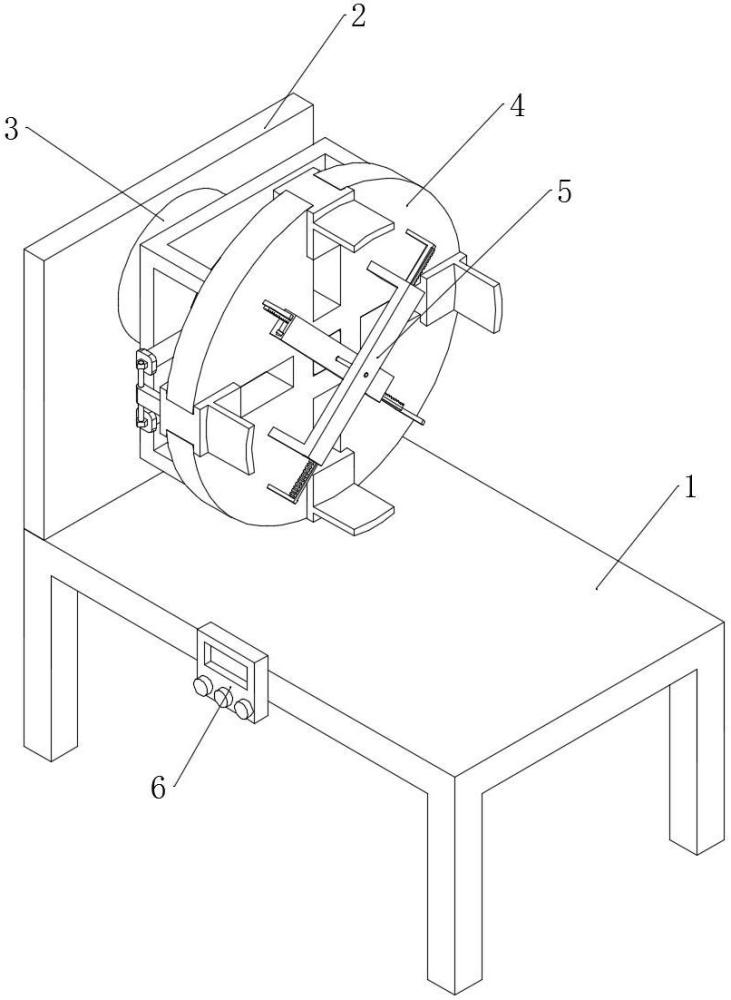

1.一種齒圈生產用定位裝置，包括操作臺（1），其特征在于，所述操作臺（1）的頂部一側設置有支撐板（2），所述支撐板（2）的頂部一側設置基座（3），所述基座（3）的一側圓周外部套設有定位組件（4），所述定位組件（4）的一側中部設置有輔助組件（5），所述操作臺（1）的一端側壁設置有控制面板（6）；

2.根據權利要求1所述的一種齒圈生產用定位裝置，其特征在于，所述滑塊（406）的兩端側壁均開設有與所述滑槽（405）相配合的凹槽（4011），其中兩個所述滑塊（406）的一側設置有立塊（4012），所述立塊（4012）的一側頂端和底端均設置有與所述液壓伸縮桿（408）相配合的連接桿（4013）。

3.根據權利要求2所述的一種齒圈生產用定位裝置，其特征在于，所述l形連桿（407）的一端設置有與所述固定柱一（409）相配合的圓環一（4014），所述l形連桿（407）的另一端的端部設置有與所述固定柱二（4010）相配合的圓環二（4015），所述滑塊（406）的另一側設置有弧形夾板（4016），所述定位盤（402）的另一側中部開設有與所述輔助組件（5）相配合的放置槽（4017）。

4.根據權利要求3所述的一種齒圈生產用定位裝置，其特征在于，所述輔助組件（5）包括設置在所述放置槽（4017）內部的伺服電機（501），所述伺服電機（501）的一側設置有輔助板一（502），所述輔助板一（502）的內壁對稱開設有移動槽一（503），所述移動槽一（503）內部均設置有移動板一（504），所述移動板一（504）的一側壁均設置有若干齒槽一（505）；

5.根據權利要求4所述的一種齒圈生產用定位裝置，其特征在于，所述齒輪一（506）的另一側連接有轉軸（508），所述轉軸（508）的一側設置有輔助板二（509），所述輔助板二（509）的內壁對稱開設有移動槽二（5010），所述移動槽二（5010）內部均設置有移動板二（5011），所述移動板二（5011）的一側壁均設置有若干齒槽二（5012）；

技術總結
本技術公開了一種齒圈生產用定位裝置，涉及齒圈生產技術領域，包括操作臺，操作臺的頂部一側設置有支撐板，支撐板的頂部一側設置基座，基座的一側圓周外部套設有定位組件，定位組件的一側中部設置有輔助組件，操作臺的一端側壁設置有控制面板。本技術結構合理可靠，操作簡單，使得在定位組件的作用下，可以實現對不同大小齒圈的夾緊定位，防止齒圈偏斜，造成生產偏差，影響產品質量，從而保證了該齒圈生產用定位裝置的穩定性，同時，在輔助組件的作用下，可以實現在齒圈內壁進行多點限位，防止在定位加工過程中齒圈產生大幅振動、偏轉導致齒圈形變的現象發生，進而提高了該齒圈生產用定位裝置的工作效率。

技術研發人員：吳克志
受保護的技術使用者：邢臺安發機械配件有限公司
技術研發日：20240703
技術公布日：2025/4/28
