本技術涉及工裝夾具，尤其涉及鉆孔工裝。

背景技術：

1、鉆孔是機械加工中常用的加工工序，汽車、航空航天、石油天然氣、機床、電子設備和醫療器械等行業中都有廣泛的應用。

2、在鉆孔過程中，特別是在鉆削深孔時，鉆頭會長時間持續鉆削工件。如果工件在夾持過程中存在松動或者變形，會導致鉆孔直徑不均勻、鉆孔位置偏離設計要求或者切削過程不穩定，從而影響到工件的裝配和外觀，因此提高工件夾持穩定性就非常重要。

3、需要說明的是，在上述背景技術部分公開的信息僅用于加強對本公開的背景的理解，因此可以包括不構成對本領域普通技術人員已知的現有技術的信息。

技術實現思路

1、針對上述現有技術的缺點，本實用新型的目的是提供鉆孔工裝，以提升工件鉆孔中的穩定性。

2、本實用新型的技術方案如下：

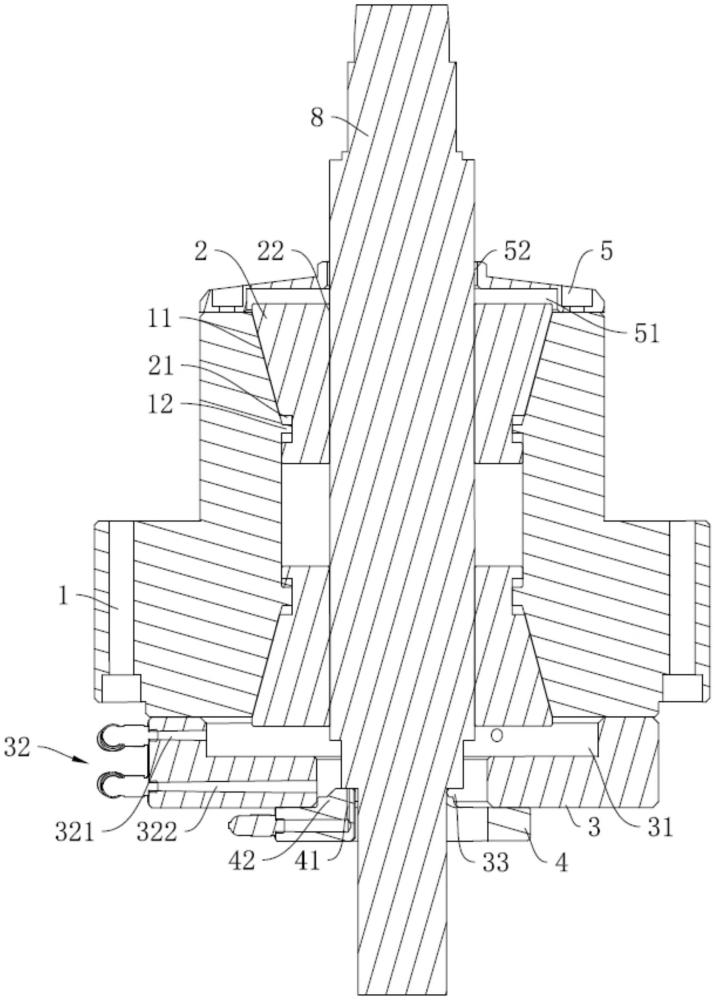

3、一種鉆孔工裝，包括夾具體、彈性夾頭、驅動板和定位板，所述夾具體上設置夾頭孔，所述夾頭孔的孔口外擴呈錐形；圓臺狀的所述彈性夾頭設置在所述夾頭孔內，所述夾頭孔的傾斜孔壁貼合所述彈性夾頭的表面；所述驅動板設置在所述夾具體上，所述驅動板、所述夾具體和所述彈性夾頭之間形成第一腔體，所述驅動板上開設有連通所述第一腔體的介質通路；沿所述夾頭孔的軸線方向，所述彈性夾頭上貫穿開設夾持孔，所述驅動板上開設有第一通孔，所述夾持孔連通所述第一腔體；所述定位板設置在所述驅動板上堵住所述第一通孔，所述定位板靠近所述驅動板的一面為定位面，連通所述第一通孔的所述定位面上，設置有氣孔。

4、本實用新型的有益技術效果如下：

5、(1)本實用新型中的鉆孔工裝，彈性夾頭和夾具體之間設置有貼合的錐面，且在彈性夾頭尺寸較大的一側設置有第一腔體。通過介質通路向第一腔體充入介質，即可擠壓彈性夾頭向夾頭孔的窄側移動。移動過程中利用夾頭孔收窄的孔壁擠壓彈性夾頭，使得彈性夾頭收縮，進而縮小夾持孔的孔徑夾緊工件。該夾緊動作通過向第一腔體充入介質完成，無需人為進行夾緊的操作，反應迅速，夾緊力大。另外還設置有定位板，定位板上設置有氣孔。工件通過定位板快速定位的同時，工件抵住氣孔，通過氣孔的通斷，即可快速判斷工件是否放置到位，也便于實現自動化檢測。提升工件裝夾速度，提升鉆孔效率。同時，簡單的裝夾操作，和氣孔的快速定位功能，不僅提升手動加工時的加工效率，也便于實現自動化生產。

6、(2)進一步地，彈性夾頭設置有兩個，兩個彈性夾頭配合一起夾緊工件，提升夾持的穩定性。

7、(3)進一步地，定位板通過三個定位凸起定位工件，三點定位，確保工件正確放置時會同時堵住三個氣孔，減少工件擺放是否準確判斷的失誤率。

技術特征：

1.一種鉆孔工裝，其特征在于：包括夾具體、彈性夾頭、驅動板和定位板，

2.如權利要求1所述的鉆孔工裝，其特征在于：所述夾頭孔貫穿所述夾具體，所述夾頭孔的兩端分別設置有彈性夾頭。

3.如權利要求2所述的鉆孔工裝，其特征在于：遠離所述第一腔體的所述夾具體上設置有蓋板，所述蓋板、所述夾具體和靠近所述蓋板的所述彈性夾頭之間形成第二腔體；沿所述夾頭孔的軸線方向，所述蓋板上開設有第二通孔。

4.如權利要求3所述的鉆孔工裝，其特征在于：所述第二腔體連通所述第一腔體，或者所述蓋板上開設有連通所述第二腔體的介質通路。

5.如權利要求1所述的鉆孔工裝，其特征在于：所述介質通路包括單獨設置的第一通路和第二通路。

6.如權利要求1所述的鉆孔工裝，其特征在于：所述夾頭孔的孔壁上設置有限位凸起，所述彈性夾頭上開設有限位槽供所述限位凸起卡入。

7.如權利要求1所述的鉆孔工裝，其特征在于：所述定位板的定位面上設置有三個定位凸起，所述氣孔開設在所述定位凸起上。

8.如權利要求1所述的鉆孔工裝，其特征在于：還包括豎直設置的連接板，和垂直所述連接板的支撐板，兩塊所述連接板設置在所述支撐板的對側，所述夾具體設置在所述支撐板上。

9.如權利要求8所述的鉆孔工裝，其特征在于：所述支撐板上設置有噴嘴，所述噴嘴對準所述夾具體遠離所述定位板的一端，所述噴嘴連接氣源。

10.如權利要求1所述的鉆孔工裝，其特征在于：所述夾具體和所述驅動板之間、所述定位板和所述驅動板之間、以及所述第一通孔內，都設置有密封圈。

技術總結
本技術涉及鉆孔工裝，包括一種鉆孔工裝，其特征在于：包括夾具體、彈性夾頭、驅動板和定位板，所述夾具體上設置夾頭孔，所述夾頭孔的孔口外擴呈錐形；圓臺狀的所述彈性夾頭設置在所述夾頭孔內，所述夾頭孔的傾斜孔壁貼合所述彈性夾頭的表面；所述驅動板設置在所述夾具體上，所述驅動板、所述夾具體和所述彈性夾頭之間形成第一腔體，所述驅動板上開設有連通所述第一腔體的介質通路；沿所述夾頭孔的軸線方向，所述彈性夾頭上貫穿開設夾持孔，所述驅動板上開設有第一通孔，所述夾持孔連通所述第一腔體。本技術利用彈性夾頭和夾具體之間的錐面夾持工件，通過定位板快速檢測工件是否夾持到位，保證工件裝夾的速度和穩定性，便于實現自動化。

技術研發人員：虞國富,許勇,楊士吉,黃非,張坤報
受保護的技術使用者：安格爾智能科技（無錫）有限公司
技術研發日：20240703
技術公布日：2025/4/28
